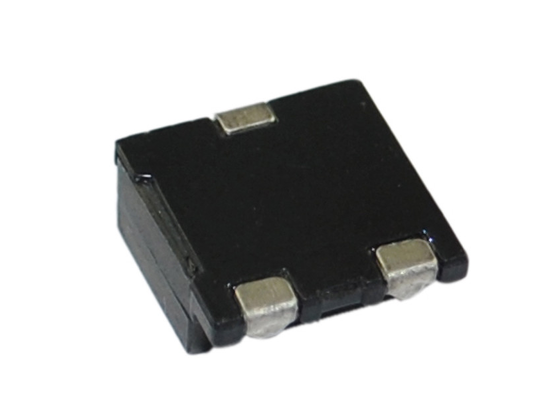

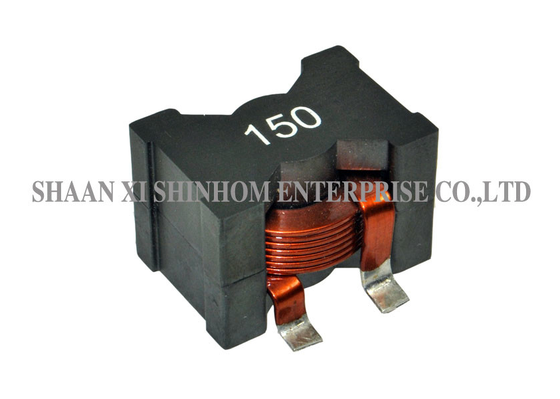

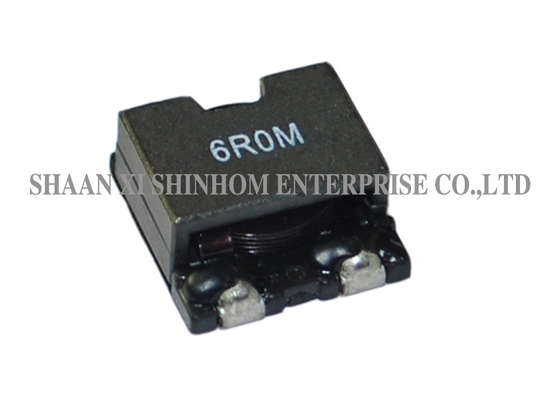

Kabel datar seri CEP104-125HT untuk sistem komunikasi dan catu daya otomotif

CEP104/105/124/125HT Seri induktor daya arus tinggi

PeraturanCEP104/105/124/125HT seri induktor daya SMD terlindungfitur adesain frekuensi tinggidanProses penggulung kawat datar, menawarkanstruktur terlindung,paket profil rendah, danDCR rendah, dengan kapasitas arus ultra-tinggi hingga28A.Peraturanproses kawat datarmemberikan kapasitas arus yang lebih kuat dan kehilangan daya yang lebih rendah.Stabilitas termal yang sangat baikmemastikan operasi yang dapat diandalkan dalam jangka panjang dalam berbagai kondisi kerja.Hal ini banyak digunakan dalamKonverter DC-DC untuk laptop,sistem komunikasi,sistem tenaga mobil,TV LCD/PDP,sistem jaringan,peripheral komputer, danSumber daya CPUIni adalah pilihan yang ideal untuk desain pasokan listrik bertekanan tinggi.

Fitur:

• Desain Frekuensi Tinggi
• Konstruksi yang Terlindung
• Kawat datar yang digunakan
• Stabilitas Termal yang Luar Biasa
• Profil rendah, DCR rendah.
• Super Large Current hingga 28A
• Induktor khusus tersedia

Aplikasi:

• Notebook, DC/DC Converter
• Sistem Komunikasi
• Sistem Otomotif Pemasok listrik
• Televisi LCD PDP
• Sistem Jaringan
• Peralatan Periferal Komputer
• Sumber Daya CPU

Catatan:

• Pengujian induktansi: HP4284A, 100kHz/1V atau setara
• RDC:QuadTech 1880 Miliohmmeter
• Isat Nilai L saat ini turun 65% tip.at IDC terhadap nilai awal
• Irms Peningkatan suhu 40°CMax Referensi Suhu lingkungan
• Kemampuan pengelasan: 75% dari kawat timah harus ditutupi
• Metode pengelasan: Gelombang,Reflow
• Suhu operasi:-40°C sampai +105°C
• Suhu penyimpanan: -55°C sampai +125°C
• Kekuatan lentur terminal:24.5N Min
• Tahan kelembaban: △L/L≤±10% △Q/Q≤±25%

Catatan: Spesifikasi produk dapat disesuaikan.

FAQ

T: Apa keuntungan dari penggulung kawat datar dibandingkan dengan kawat bulat tradisional?

A: kawat datar memiliki luas permukaan yang lebih besar, menawarkankapasitas arus yang lebih tinggi,DCR bawah, dandisipasi panas yang lebih baikDalam aplikasi arus tinggi, induktor kawat datar secara efektif mengurangi kehilangan daya dan kehilangan efek kulit, meningkatkan efisiensi secara keseluruhan,khusus cocok untuk aplikasi arus tinggi hingga tingkat 28A.

T: Apa keuntungan dari struktur terlindung?

A: Struktur terlindung menggunakan desain sirkuit magnet tertutup untuk membatasi aliran magnet di dalam inti.Ini secara efektif mengurangi aliran kebocoran dan gangguan elektromagnetik ke sirkuit sensitif di dekatnya, meningkatkan kinerja sistem EMC.

T: Apa pentingnya stabilitas termal yang sangat baik?

A: Stabilitas termal yang sangat baik memastikan induktor mempertahankan kinerja listrik yang stabil di rentang suhu yang luas,membuatnya cocok untuk aplikasi dengan variasi suhu yang besar seperti elektronik otomotif dan peralatan komunikasi, meningkatkan keandalan sistem.

T: Bagaimana cara meminta sampel?

A: Anda dapat mengirimkan sampel aplikasi melalui situs web atau email kami. Mohon berikan informasi perusahaan Anda dan model target.gratisdan akan dikirim dalam3-5 hari kerja. Masa pengiriman pesanan massal umumnya2- 8 minggu.
