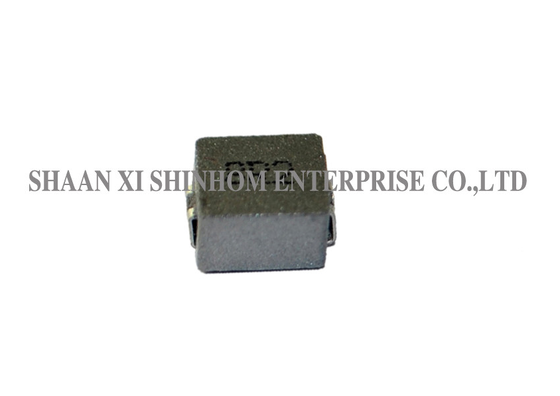

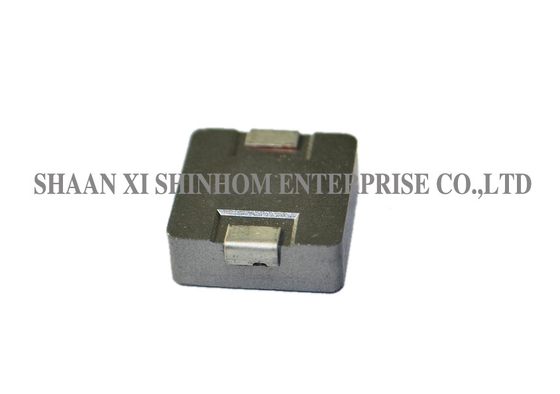

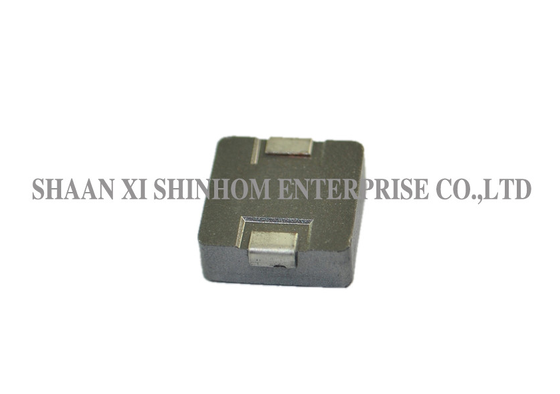

High Current SMD Power Choke LPM1240-1270 Series Tinggi Terendah dalam Paket untuk Notebook dan Server

LPM1240/1250/1260/1265/1270 seri induktor daya arus tinggi

PeraturanInduktor daya SMD berselindung seri LPM1240-1270fitur astruktur kompositdanDesain terlindung, menawarkantinggi terendah dalam ukuran kemasan, yangDCR terendah/μHdalam ukuran bungkusannya, dan kemampuan yang sangat baik untuk menangani transient tinggi arus tanpa kejenuhan.struktur kompositsecara signifikan mengurangi kebisingan yang terdengar, membuatnya cocok untuk kebisingan sensitif suhu operasi:-40 sampai +105°C. Suhu penyimpanan:-40 sampai +105°C, memenuhi berbagai persyaratan lingkungan yang keras.Konverter DC-DC,sistem tenaga terdistribusi,komputer pribadi dan perangkat elektronik genggam,PDA / laptop / desktop / server,Konverter POL arus tinggi, danperangkat bertenaga bateraiIni adalah pilihan yang ideal untuk desain pasokan listrik kepadatan tinggi yang kompak.

• Mengatasi arus transitor tinggi tanpa kejenuhan.
• Suara gemuruh yang sangat rendah, karena konstruksi komposit.
• Konstruksi terlindung
• Ketinggian terendah dalam jejak paket ini.
• DCR / H terendah, dalam ukuran paket ini.

• Konverter DC/DC dalam sistem tenaga terdistribusi
• Aplikasi yang digunakan dalam power switching
• Komputer pribadi dan peralatan elektronik genggam lainnya.
• Aplikasi PDA / notebook / desktop / server
• Konverter POL arus tinggi
• Low profile, power supply arus tinggi
• Perangkat bertenaga baterai

• Frekuensi pengujian: 100KHz / 0.25Vdc
• Panas Rated Current (Irms) akan menyebabkan kenaikan suhu kumparan sekitar,△T=40°C tanpa kehilangan inti.
• Saturasi arus (Isat) akan menyebabkan L0 turun sekitar 20%
• Suhu bagian (ambient + kenaikan suhu) tidak boleh melebihi 125°C di bawah Kondisi operasi terburuk. Desain sirkuit, komponen, ukuran jejak PCB dan ketebalan, aliran udara dan ketentuan pendinginan lainnya semua mempengaruhi bagian Suhu bagian harus diverifikasi pada aplikasi akhir.
• Suhu operasi: -40°C - +105°C.
• Suhu penyimpanan: -40°C - +105°C.

Catatan: Spesifikasi produk dapat disesuaikan.

T: Bagaimana struktur komposit mengurangi suara bising?

A:Struktur komposit menggunakan bahan inti khusus dan proses pengisian untuk Efektif mengurangi getaran yang disebabkan oleh efek magnetostrictive. secara signifikan mengurangi kebisingan yang terdengar dalam rentang frekuensi yang terdengar, membuat sangat cocok untuk perangkat portabel sensitif kebisingan dan konsumen aplikasi elektronik.

T: Apa perbedaan antara Irms dan Isat?

A: Irms (arus nominal)adalah nilai arus DC yang menyebabkan kenaikan suhu sekitar 40 ° C di kumparan.Isat (arus jenuh)adalah nilai arus puncak di mana induktansi turun sekitar 20%. Untuk pemilihan, kami merekomendasikan mengambillebih rendahdari kedua nilai dan memastikan suhu komponen (ambient suhu + kenaikan suhu) tidak melebihi125°C.

T: Apa keuntungan dari desain tinggi terendah dalam ukuran paketnya?

A:Desain tinggi terendah dalam ukuran bungkusannya menghemat ruang vertikal PCB, membuatnya sangat cocok untuk desain perangkat kompak dengan ketinggian terbatas, memenuhi tren miniaturisasi dan faktor bentuk ramping tanpa Mengkompromikan kemampuan penanganan daya.

T: Bagaimana cara meminta sampel?

A:Anda dapat mengirimkan contoh aplikasi melalui situs web kami atau email. memberikan informasi perusahaan dan model target Anda.gratisdan akan dikirim dalam3-5 hari kerja. Masa pengiriman pesanan massal umumnya2- 8 minggu.
