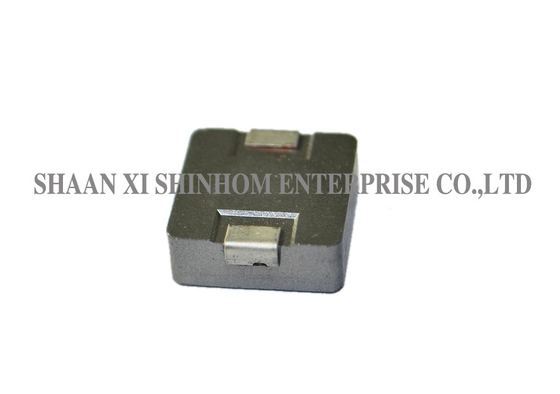

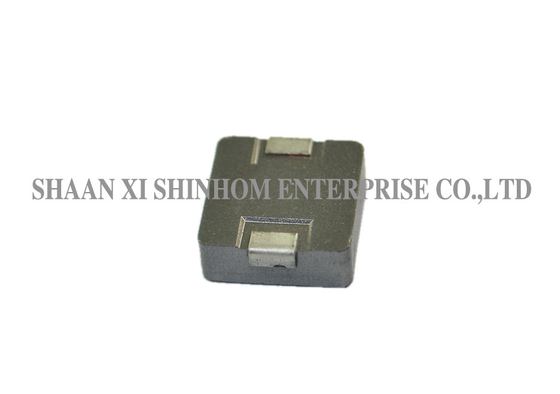

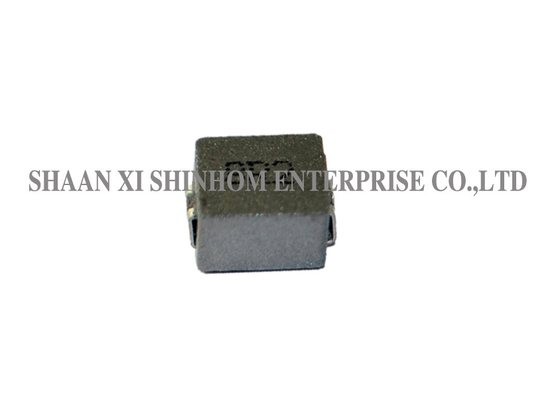

Induktor SMD Berlapis Seri LPM1040/1045 untuk Konverter POL Arus Tinggi dan Catu Daya FPGA

Induktor daya arus tinggi Seri LPM1040/1045

The Induktor daya SMD terlindung seri LPM1040/1045 memiliki struktur komposit dan desain terlindung, menawarkan ketinggian terendah dalam ukuran paketnya,  DCR/μH terendah dalam ukuran paketnya, dan respons frekuensi tinggi, secara efektif menangani lonjakan arus transien tinggi tanpa saturasi. Struktur komposit secara signifikan mengurangi kebisingan yang terdengar, menjadikannya cocok untuk aplikasi yang sensitif terhadap kebisingan. Induktor ini banyak digunakan dalam PDA/laptop/desktop/server, konverter POL arus tinggi, catu daya arus tinggi profil rendah, perangkat bertenaga baterai, sistem daya terdistribusi, dan konverter DC-DC untuk catu daya FPGA. Induktor ini adalah pilihan ideal untuk desain catu daya berdensitas tinggi yang ringkas.

FITUR:

• Konstruksi terlindung
• Ketinggian terendah dalam jejak paket ini.
• Konstruksi terlindung.
• DCR/H terendah, dalam ukuran paket ini.
• Menangani lonjakan arus transien tinggi tanpa saturasi.
• Kebisingan dengung ultra rendah, karena konstruksi komposit.
• Frekuensi hingga 5MHz.

APLIKASI:

• Aplikasi PDA/notebook/desktop/server
• Konverter POL arus tinggi
• Catu daya profil rendah, arus tinggi
• Perangkat bertenaga baterai
• Konverter DC/DC dalam sistem daya terdistribusi
• Konverter DC/DC untuk Field Programmable Gate Array (FPGA)
• Aplikasi yang digunakan dalam switching daya
• Komputer pribadi dan peralatan elektronik genggam lainnya.

CATATAN:·

• Frekuensi Uji : 100KHz / 0.25Vdc
• Instrumen Pengujian : L:HP4284A, CH11025,CH3302, CH1320, CH1320S LCR METER/Rdc:CH16502, Agilent33420A MICRO OHMMETER.
• Arus Terukur Panas (Irms) akan menyebabkan kenaikan suhu kumparan kira-kira,△T=40℃ tanpa kehilangan inti.
• Arus Saturasi (Isat) akan menyebabkan L0 turun kira-kira 20%
• Suhu komponen (suhu sekitar + kenaikan suhu) tidak boleh melebihi 125℃ dalam kondisi operasi terburuk. Desain sirkuit, komponen, ukuran dan ketebalan jejak PCB, aliran udara dan ketentuan pendinginan lainnya semuanya memengaruhi suhu komponen. Suhu komponen harus diverifikasi dalam aplikasi akhir.
• Suhu Operasi & Suhu Penyimpanan: -40℃ - +105℃.

Catatan: Spesifikasi produk dapat disesuaikan.

FAQ

T: Bagaimana struktur komposit mengurangi kebisingan yang terdengar?

A: Struktur komposit menggunakan bahan inti dan proses pengisian khusus untuk secara efektif mengurangi getaran yang disebabkan oleh efek magnetostriksi. Hal ini secara signifikan mengurangi kebisingan yang terdengar dalam rentang frekuensi yang terdengar, menjadikannya sangat cocok untuk perangkat portabel yang sensitif terhadap kebisingan dan aplikasi elektronik konsumen.

T: Apa keuntungan dari desain ketinggian terendah dalam ukuran paketnya?

A: Desain ketinggian terendah dalam ukuran paketnya menghemat ruang vertikal PCB, menjadikannya sangat cocok untuk desain perangkat ringkas yang dibatasi ketinggian, memenuhi tren miniaturisasi dan faktor bentuk yang ramping tanpa mengorbankan kemampuan penanganan daya.

T: Apa arti DCR/μH terendah dalam ukuran paketnya?

A: DCR/μH terendah dalam ukuran paketnya berarti induktor ini menawarkan resistansi DC dan kehilangan daya terendah per mikrohenry dalam ukuran paket yang sama, memastikan efisiensi konversi yang tinggi dan pembangkitan panas yang rendah. Induktor ini cocok untuk desain catu daya berdensitas tinggi dengan persyaratan efisiensi dan manajemen termal yang ketat.

T: Apa keuntungan dari struktur terlindung?

A: Struktur terlindung menggunakan desain sirkuit magnetik tertutup untuk menahan fluks magnetik di dalam inti. Hal ini secara efektif mengurangi kebocoran fluks dan interferensi elektromagnetik ke sirkuit sensitif di dekatnya, meningkatkan kinerja EMC sistem.
