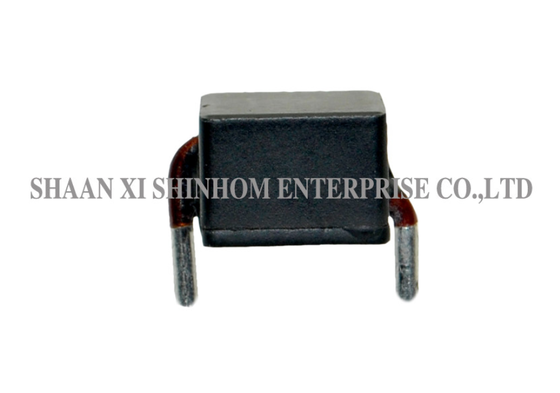

Induktor Daya Teras Besi Terskrin Seri HQ1108 untuk Komputer Notebook

HQ1108 Series High Current Power Inductor

PeraturanHQ1108 series high-current power inductordiproduksi dengan menggunakanshielded coredandesain struktur komposit, specifically designed for PDAs and laptops, ensuring the lowest DCR, high current capacity, and low audible noise. The product features astruktur yang kuat dan dapat diandalkanwith a maximum height of8 mmdan a maximum footprint of15.5*11mm. Itu sesuai denganRoHS Directive 2002/95/ECHal ini cocok untukPDA,laptop, danserverIni adalah pilihan ideal untuk aplikasi induktor daya arus tinggi dalam manajemen daya dan konversi DC-DC.

Fitur

• Lowest DCR per microhenry

• Height 8mm max.

• Footprint ₹ 15.5*11mm max.

• Current rating up to 50Apk

• Induktansi range 0.14μH to 2.25μH

• Handles high transient currents without saturation (mengatasi arus transisi tinggi tanpa saturasi)

• Ultra-low audible noise

• Memenuhi arahan RoHS 2002/95/EC

Aplikasi:

• Aplikasi PDA / notebook / desktop / server
• Konverter POL arus tinggi
• Low profile, power supply arus tinggi
• Perangkat bertenaga baterai
• Konverter DC/DC dalam sistem tenaga terdistribusi
• DC/DC converter untuk Field Programmable Gate Array (FPGA)

Catatan:

• Test Frequency: 100KHz / 0.1Vdc
• Instrumen pengujian: L:HP4284A, CH11025, CH3302, CH1320, CH1320S LCR METER/Rdc:CH16502, Agilent33420A MICRO OHMMETER.
• Heat Rated Current (Irms) akan menyebabkan suhu kumparan meningkat sekitar,△T = 40 °C tanpa kehilangan inti.
• Saturation Current (Isat) akan menyebabkan L0 untuk turun sekitar 10%
• Suhu bagian (ambient + temp rise) tidak boleh melebihi 125°C dalam kondisi operasi terburuk.aliran udara dan ketentuan pendinginan lainnya semua mempengaruhi suhu bagianSuhu bagian harus diverifikasi pada aplikasi akhir.
• Suhu operasi: -40°C - +105°C.
• Suhu penyimpanan: -40°C - +105°C.

Catatan: Spesifikasi produk dapat disesuaikan.

FAQ

T: Bagaimana cara meminta sampel?

A:Anda dapat mengirimkan contoh aplikasi melalui situs web kami atau email.gratisdan akan dikirim dalam3-5 hari kerja. Masa pengiriman pesanan massal umumnya2- 8 mingguProduk khusus akan dikonfirmasi secara terpisah.

T: Apakah Anda mendukung pesanan uji coba kecil?

A:Ya, pesanan uji coba kecil (di bawah MOQ standar) dapat dinegosiasikan dan menerima standar kualitas dan komitmen pengiriman yang sama dengan pesanan massal. Silakan hubungi tim penjualan kami untuk rincian.

Q: What is the significance of the shielded core and composite structure for applications?

A:The shielded core reduces electromagnetic interference, while the composite structure provides ultra-low audible noise. The high transient current handling capability prevents saturation, yaitu kemampuan penanganan arus transisi tinggi yang mencegah saturasi,making it suitable for high-current POL converters and low-profile high-current power supplies membuat ini cocok untuk high-current POL converters dan low-profile high-current power supplies. Ini cocok untuk aplikasi seperti PDA, laptop, dan server.
