Transformer Sensor Arus Utama 15A Keakuratan Tinggi 60 mH Induktansi Sekunder Arus untuk 50 kHz hingga 500 kHz Pemantauan Daya PCB

5000
MOQ

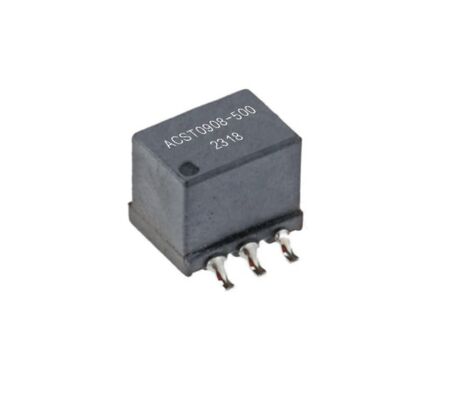

High-Accuracy 15A Primary Current 60 mH Secondary Inductance Current Sense Transformer for 50 kHz to 500 kHz PCB Power Monitoring
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Menyoroti:

Transformator Penginderaan Arus Primer 15A

,

Induktansi Sekunder 60 mH Sensor Arus AC

,

Transformator Arus Mount-PCB 50 kHz hingga 500 kHz
Informasi dasar
Tempat asal: Tiongkok
Nama merek: SHINHOM
Sertifikasi: RoHS
Nomor model: ACST0908
Dokumen: ACST0908 Series_.pdf
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 2 ~ 8 minggu
Syarat-syarat pembayaran: L/C,T/T
Deskripsi Produk
Transformator Sensor Arus Kompak Akurasi Tinggi untuk Pemantauan Daya PCB
Seri ACST0908 adalah keluarga performa tinggi dari Transformator Sensor Arus yang dirancang untuk pemantauan arus AC yang presisi dalam elektronik daya modern. Dirancang untuk aplikasi pemasangan PCB, transformator kompak ini menawarkan rasio lilitan yang stabil, DCR rendah, dan kinerja isolasi yang kuat, menjadikannya ideal untuk catu daya mode-teralih, rangkaian kontrol motor, sistem pencahayaan, dan peralatan otomatisasi industri.
Dengan peringkat arus primer 15A, dan induktansi sekunder hingga 60 mH, Seri ACST0908 memberikan pengoperasian yang andal di berbagai frekuensi dari 50 kHz hingga 500 kHz. Setiap model menampilkan konstruksi yang dioptimalkan untuk memastikan akurasi keluaran yang konsisten dan stabilitas termal yang sangat baik di bawah berbagai kondisi beban.
Sebagai bagian dari Sensor Arus AC canggih yang digunakan dalam pemantauan daya dan umpan balik, Seri ACST0908 membantu para insinyur mencapai efisiensi, keamanan, dan kontrol yang lebih baik dalam sistem AC yang sangat penting.
Fitur Utama
  • Konstruksi yang Sesuai RoHS
    Memastikan bahan yang aman bagi lingkungan yang cocok untuk perakitan elektronik modern.
  • Opsi Rasio Lilitan yang Akurat
    Tersedia dalam konfigurasi 1:50, 1:100, dan 1:200 untuk desain sistem yang fleksibel.
  • Pengoperasian Frekuensi Tinggi
    Ideal untuk aplikasi dari 50 kHz hingga 500 kHz, mendukung umpan balik SMPS dan penggerak motor yang efisien.
  • Paket Kompak Pemasangan PCB
    Desain jejak kecil yang kompatibel dengan penyolderan reflow otomatis.
  • Isolasi Listrik yang Kuat
    Tahan tegangan isolasi 1.2 kV antara lilitan primer dan sekunder.
  • Resistansi Primer Rendah
    Hanya 7 mΩ, meminimalkan kehilangan daya pada jalur arus tinggi.
  • Andal pada Suhu Ekstrem
    Rentang udara bebas pengoperasian: -40°C hingga +150°C
    Penyimpanan: -40°C hingga +125°C
Karakteristik Listrik @ 25 °C
Nomor Bagian Rasio Lilitan Induktansi Detik (mH) Min (10 kHz, 0.1 V) DCR Maks (Primer / Sekunder) Tegangan Isolasi (kV) Resistansi Terminasi untuk 1 Vout / 1 A in (Ω)
ACST0908-500 1:50 3.8 7.0 mΩ / 0.5 Ω 1.2 kV 50 Ω
ACST0908-101 1:100 14.8 7.0 mΩ / 3.2 Ω 1.2 kV 100 Ω
ACST0908-201 1:200 60.0 7.0 mΩ / 6.6 Ω 1.2 kV 200 Ω
Karakteristik Fisik & Informasi Lilitan
  • Dimensi: 10.8 × 9.0 × 8.2 mm
  • Jarak Pin: 2.54 mm
  • Paket yang kompatibel dengan pemasangan permukaan
  • Pola Lahan yang Disarankan: Tata letak 6.38 mm × 11.8 mm
  • Pin Primer: 1-2-5-6
  • Pin Sekunder: 3-4
Aplikasi
  • Peralatan Pesawat & Dirgantara
    Pemantauan presisi untuk sistem AC yang sangat penting.
  • Perangkat Bawah Laut dan Maritim
    Penginderaan arus yang stabil dalam kondisi lingkungan yang keras.
  • Sistem Kontrol Pembangkit Listrik
  • Perangkat Transportasi
    Kereta, kapal, modul daya otomotif.
  • Peralatan Pencahayaan LED/CCFL
    Pengukuran umpan balik dalam rangkaian penggerak frekuensi tinggi.
  • Kontrol Motor & Otomatisasi Industri
  • Peralatan Pemrosesan Data
    Catu daya server, konverter DC/AC efisiensi tinggi.
  • Pencegahan Bencana & Sistem Pemantauan Keselamatan
