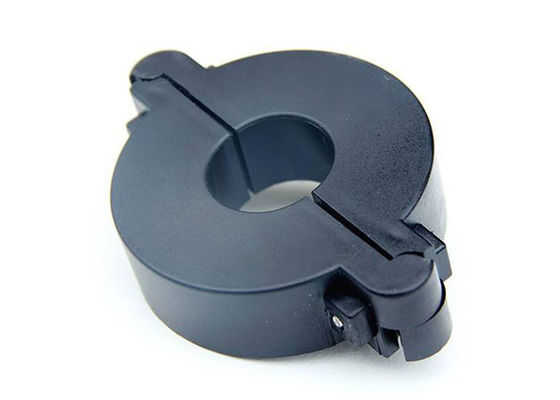

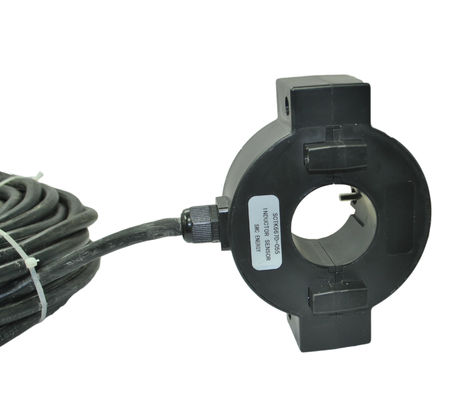

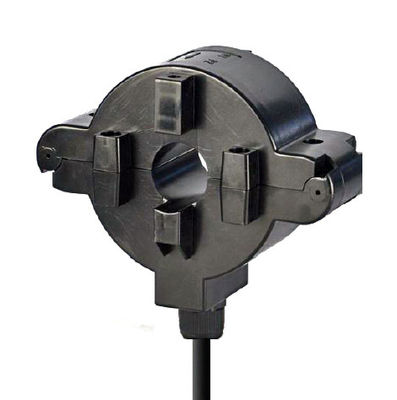

Seri SCTK667D 300A/5A Sensor Arus Inti Split Toroidal Tegangan Rendah
Trafo arus split-core telah dirancang khusus untuk memfasilitasi pemasangannya di jaringan baru atau yang sudah ada. Mereka dapat dipasang tanpa membuka sirkuit kabel atau bus-bar.Resistor presisi internal melintasi belitan sekunder CT memberikan output tegangan aman yang rendah.Berlaku untuk pengukuran, pemantauan, dan perlindungan arus untuk kabel dan peralatan listrik. Pengukuran arus dan daya untuk motor listrik, penerangan, kompresor udara, sistem pemanas dan ventilasi, peralatan kondisi udara, dan sistem kontrol otomatisasi.Perangkat pemantauan arus, daya, dan energi.Perangkat perlindungan relai.
Fitur:
Parameter Listrik
| Frekuensi | 50-60Hz |
| Masukan Nilai | 5A-300A |
| Rentang pengukuran | 1%Dalam-120%Dalam |
| Nilai Keluaran | 0-5A |
| Perbandingan | ± 0,1％ |
| Sudut fase | ±30 menit |
| Kekuatan dielektrik | 2.5KV/1mA/1min |
| Resistansi Isolasi | DC500V/100MΩmin |
Parameter Mekanik
| Kasus | PC /UL94-V0 |
| Gelendong | PC |
| Inti | Permalloy |
| Struktur internal | Epoksi |
| Konstruksi | Mengikat |
| Suhu Operasi | 25℃～＋75℃ |
| Kelembaban Operasi | 85% |
| Koneksi Keluaran | UL1015 22AWG Wire (kawat twinsted) 2.5m |
Pilihan jenis
| P/T | Masukan Nilai (A) | Keluaran (A) | Ketepatan | Dimensi Jendela (mm) | |
| SCTK667D-025 | 50-400A | 1A/5A | 0.5,1.0,3.0 | 25 | |
| SCTK667D-032 | 100-630A | 1A/5A | 0.5,1.0,3.0 | 32 | |
| SCTK667D-045 | 100-1000A | 1A/5A | 0.5,1.0,3.0 | 45 | |
| SCTK667D-055 | 100-1200A | 1A/5A | 0.5,1.0,3.0 | 55 | |
| SCTK667D-065 | 100-1500A | 1A/5A | 0.5,1.0,3.0 | 65 | |
| SCTK667D-080 | 200-2000A | 1A/5A | 0.5,1.0,3.0 | 80 | |
| SCTK667D-100 | 500-3000A | 1A/5A | 0.5,1.0,3.0 | 100 | |
Catatan: Spesifikasi produk dapat disesuaikan
