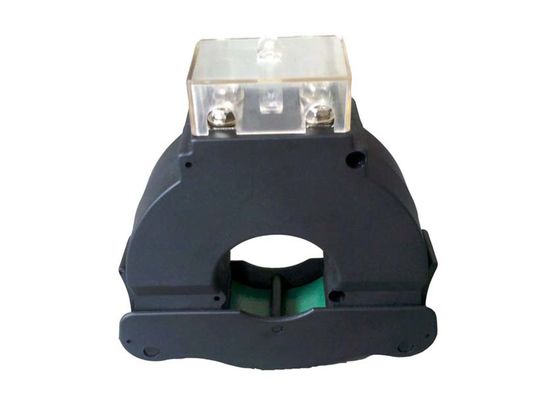

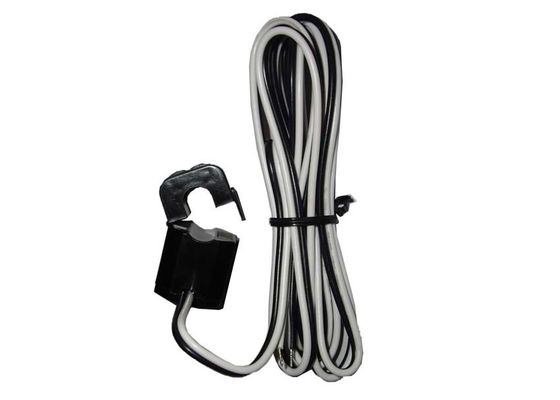

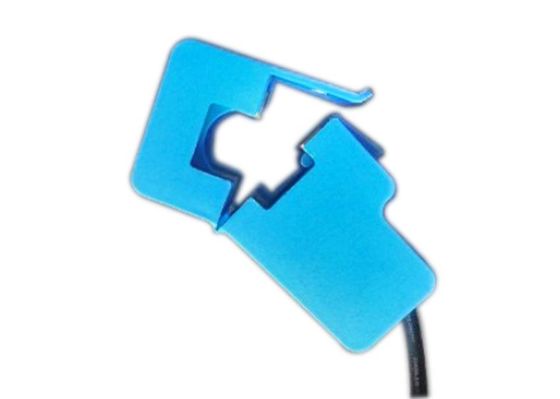

Seri SCTK681D CE RoHS Split Core Current Transformer, CT Tegangan Rendah Untuk Pemantauan Energi
Trafo arus ujung terbuka terutama digunakan dalam proyek renovasi sistem distribusi daya, pemasangan mudah, tidak perlu membongkar bus, juga dapat beroperasi langsung, tidak mempengaruhi konsumsi daya normal pelanggan, untuk proyek transformasi pengguna untuk menghemat tenaga, sumber daya material, sumber daya keuangan, meningkatkan efisiensi. Rangkaian transformator arus ini dapat digunakan dengan perangkat perlindungan, pengukuran, dan pengukuran relai.
Cangkang transformator arus Seri SCTK681D terbuat dari cetakan injeksi polikarbonat impor yang tahan api dan tahan suhu pada 140, inti besi terbuat dari strip baja silikon canai dingin yang berorientasi, dan kawat sekunder terbuat dari kawat enamel elektromagnetik berkekuatan tinggi.Produk ini memiliki keunggulan struktur baru, penampilan cantik, pemasangan yang nyaman, ukuran kecil, ringan, akurasi tinggi, dan kapasitas besar.
Fitur:
Aplikasi:
Parameter Mekanis
| Kasus | PA / UL94-V0 |
| Gelendong | PBT |
| Inti | Permalloy |
| Struktur internal | Pengelasan |
| Konstruksi | Dasi |
| Operasi Temp | －25 ℃ ～ ＋ 75 ℃ |
| Kelembaban Operasi | ≤85% |
| Koneksi Output | UL1015 20AWG Wire (kawat twinsted) 2.5m |
Parameter Listrik
| Frekuensi | 50Hz-400Hz |
| Input Terukur | 5A-1200A |
| Rentang pengukuran | 10% Masuk-130% Masuk |
| Output Terukur | 0,333V (AC) atau 0-5A |
| Perbandingan | ≤ ± 0,5% |
| Sudut fase | ≤ ± 60 menit |
| Kekuatan dielektrik | 2.5KV / 1mA / 1 menit |
| Resistensi Isolasi | DC500V / 100MΩmin |
Jenis pemilihan
| P / N |
Input Terukur (SEBUAH) |
Keluaran (mA / V) | Ketepatan | Dimensi (mm) | ||||
| Ø0 | SEBUAH | B | C | |||||
| SCTK681D-016 |
5-150A (5,10,50,100,150) |
0-1A 0,333V |
0,5,1,0 | 16 | 65 | 33 | 32 | |
| SCTK681D-024 |
10-400A (10.50.100.250.400) |
0-5A 0,333V |
0,5,1,0 | 24 | 80 | 45 | 34 | |
| SCTK681D-035 |
5-630A (, 50.100.250.400.600) |
0-5A 0,333V |
0,5,1,0 | 35 | 99 | 60.5 | 42 | |
| SCTK681D-050 |
100-1200A (500.600.800.1000.1200) |
0-5A 0,333V |
0,5,1,0 | 50 | 125 | 82 | 52 | |
Catatan: Spesifikasi produk dapat disesuaikan
