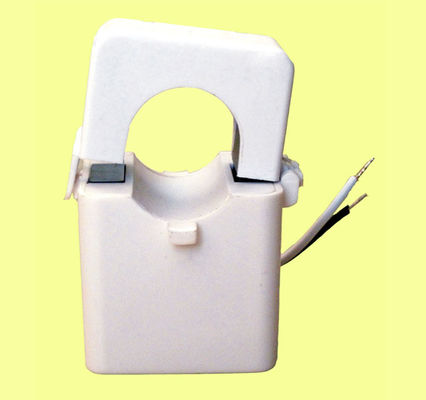

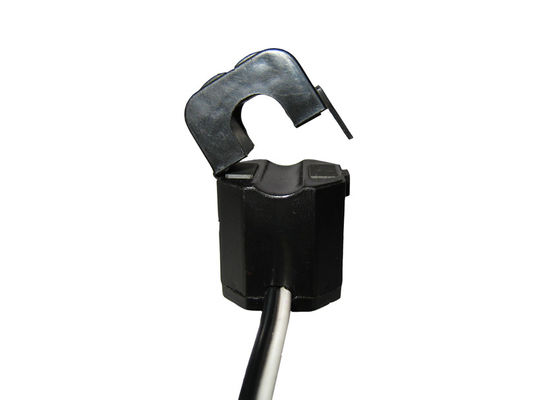

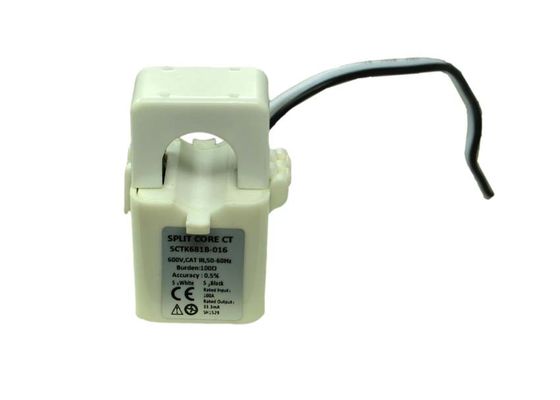

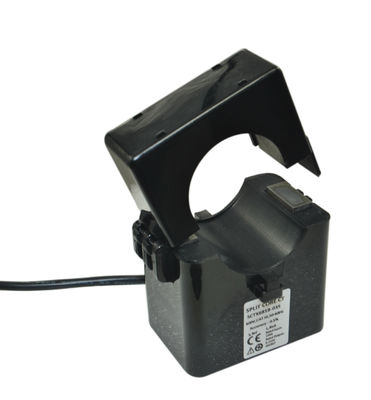

SCTK681B Seri tegangan rendah 5A ~ 630A Input 333mV 500mV Output Split Coil Current Transformer, Akurasi Tinggi
Seri SCTK681B dari split core current transformer dirancang untuk pemasangan yang cepat dan mudah.Desain inti terbagi memungkinkan pengukuran arus non-kontak melalui induksi medan magnet tanpa mengharuskan kabel utama diambil offline dan diputuskan untuk pemasangan CT. Metode ini memungkinkan pengukuran yang lebih aman. , pengukuran arus yang lebih mudah dan portabel.Sebuah resistor beban presisi internal di seluruh belitan sekunder CT memberikan output tegangan rendah yang aman dan memungkinkan pembukaan yang aman dari sekunder
Fitur:
Aplikasi:
Parameter Mekanis
| Kasus | PA / UL94-V0 |
| Gelendong | PBT |
| Inti | Permalloy |
| Struktur internal | Epoksi |
| Konstruksi | Dasi |
| Operasi Temp | －25 ℃ ～ ＋ 75 ℃ |
| Kelembaban Operasi | ≤85% |

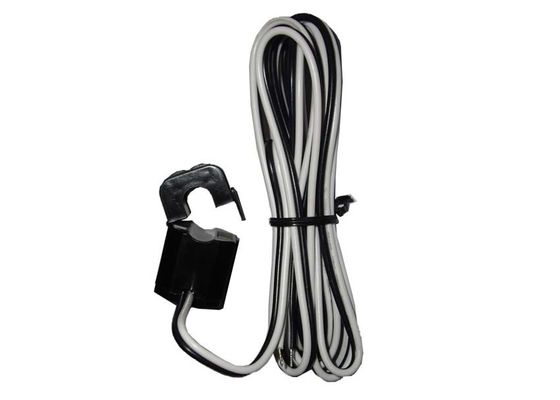

| Koneksi Output | UL1015 20AWG Wire (kawat twinsted) 2.5m |
Parameter Listrik
| Frekuensi | 50Hz-2KHz |
| Input Terukur | 5A-630A |
| Rentang pengukuran | 10% Masuk-130% Masuk |
| Output Terukur | 0,333V (AC) atau 0-500mA |
| Perbandingan | ≤ ± 1,0% |
| Sudut fase | ≤ ± 60 menit |
| Kekuatan dielektrik | 2.5KV / 1mA / 1 menit |
| Resistensi Isolasi | DC500V / 100MΩmin |
Jenis pemilihan
| P / N |
Input Terukur (SEBUAH) |
Keluaran (mA / V) | Ketepatan | Dimensi (mm) | ||||
| Ø0 | SEBUAH | B | C | |||||
| SCTK681B-010 |
5-75A (5,10,20,50,75) |
0-50mA 0,333V |
0.5,1.0,3.0 | 10 | 41.5 | 30 | 26.5 | |
| SCTK681B-016 |
5-150A (5,10,50,100,150) |
0-100mA 0,333V |
0.5,1.0,3.0 | 16 | 53 | 36 | 30.5 | |
| SCTK681B-024 |
10-250A (10,50,100,200,250) |
0-200mA 0,333V |
0.5,1.0,3.0 | 24 | 70 | 51.5 | 39.0 | |
| SCTK681B-035 |
10-630A (20.100.250.400.600) |
0-500mA 0,333V |
0.5,1.0,3.0 | 35 | 84 | 65 | 41.0 | |
Catatan: Spesifikasi produk dapat disesuaikan
