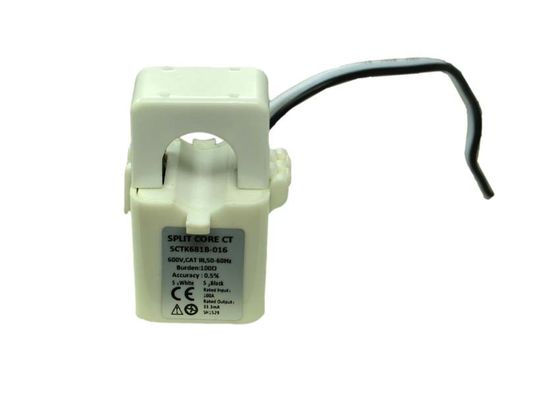

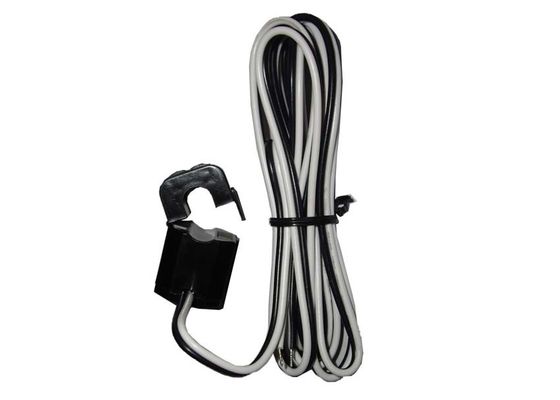

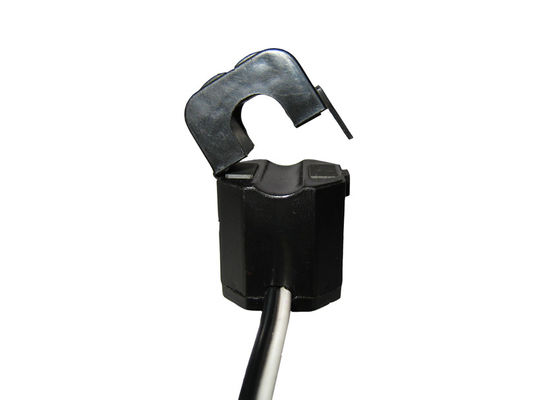

Seri SCTK681B split core current transformer dirancang untuk pemasangan yang cepat dan mudah. Desain split core memungkinkan pengukuran arus non-kontak melalui induksi medan magnet tanpa mengharuskan kawat primer dibawa offline dan dilepas untuk pemasangan CT. Metode ini memungkinkan lebih aman , pengukuran arus lebih mudah dan portabel. Sebuah resistor beban presisi internal di belitan sekunder CT memberikan output tegangan rendah yang aman dan memungkinkan pembukaan sekunder yang aman
Fitur:
Aplikasi:
Parameter Mekanik
| Kasus | PA / UL94-V0 |
| Gelendong | PBT |
| Inti | Permalloy |
| Struktur internal | Epoksi |
| Konstruksi | Dasi |
| Temp operasi | －25 ℃ ～ ＋ 75 ℃ |
| Kelembaban Operasi | ≤85% |
| Koneksi Output | UL1015 20AWG Wire (kawat twinsted) 2.5m |
Parameter kelistrikan
| Frekuensi | 50Hz-2KHz |
| Input dinilai | 5A-630A |
| Rentang pengukuran | 10% In-130% In |
| Nilai Output | 0.333V (AC) atau 0-500mA |
| Perbandingan | ≤ ± 1,0% |
| Sudut fase | ≤ ± 60 menit |
| Kekuatan dielektrik | 2.5KV / 1mA / 1 menit |
| Resistensi isolasi | DC500V / 100MΩmnt |
Jenis pemilihan
| P / N | Input dinilai (SEBUAH) | Output (mA / V) | Ketepatan | Dimensi (mm) | ||||
| Ø0 | SEBUAH | B | C | |||||
| SCTK681B-010 | 5-75A (5,10,20,50,75) | 0-50mA 0.333V | 0,5,1.0,3.0 | 10 | 41.5 | 30 | 26.5 | |
| SCTK681B-016 | 5-150A (5,10,50,100,150) | 0-100mA 0.333V | 0,5,1.0,3.0 | 16 | 53 | 36 | 30.5 | |
| SCTK681B-024 | 10-250A (10,50,100,200,250) | 0-200mA 0.333V | 0,5,1.0,3.0 | 24 | 70 | 51.5 | 39.0 | |
| SCTK681B-035 | 10-630A (20.100.250.400.600) | 0-500mA 0.333V | 0,5,1.0,3.0 | 35 | 84 | 65 | 41.0 | |
Catatan: Spesifikasi produk dapat disesuaikan
