Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Masukan: | 0A-1000A | keluaran: | 0.333VAC atau 0-5A |
---|---|---|---|
Mengukur jangkauan: | 10% In-130% In | Akurasi: | 0.2、0.5、1.0 |
Inti Material: | Permalloy | Disesuaikan: | Ya |
Cahaya Tinggi: | split core ct,sensor arus inti perpecahan |

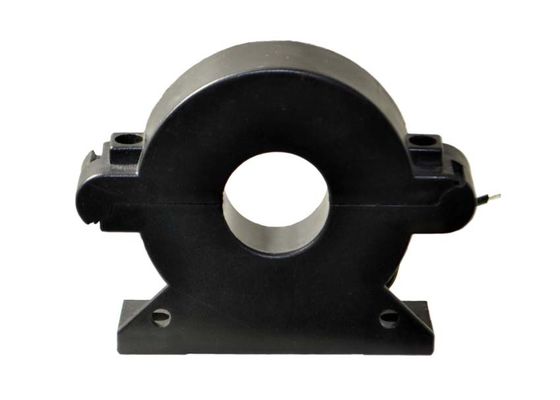

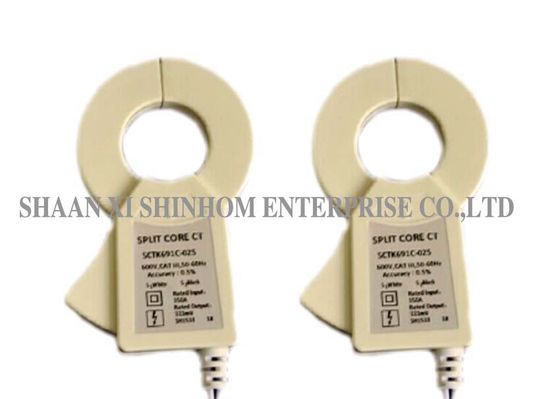

SCTK691C Series Split Core Current Transformer dengan Rentang Arus 0mA hingga 1000A Uji Arus Fase Tunggal
Seri SCTK691C adalah transformator arus penjepit, CT dapat dipasang ke panel yang ada, seperti pusat kontrol atau pusat beban, untuk mengukur atau memantau watt. CT ini dapat dipasang tanpa melepaskan kabel yang ada untuk memudahkan pemasangan
Fitur:
Aplikasi:
Parameter kelistrikan
Frekuensi | 50-2.5KHz |
Input dinilai | 0,5A-630A |
Rentang pengukuran | 10% In-130% In |
Nilai Output | 0.333V (AC) atau 0-5A |
Perbandingan | ≤ ± 0,2% |
Sudut fase | ≤ ± 10 menit |
Kekuatan dielektrik | 5.0KV / 1mA / 1 menit |
Resistensi isolasi | DC500V / 100MΩmnt |
Parameter Mekanik
Kasus | PC / UL94-V0 |
Gelendong | PBT |
Struktur internal | Epoksi |
Temp operasi | -25 ℃ ~ + 75 ℃ |
Kelembaban Operasi | ≤85% |
Koneksi Output | Terminal atau UL1015 22AWG Kawat 1.5m |
Jenis pemilihan
P / N | Input dinilai (SEBUAH) | Output (mA / V) | Ketepatan | Dimensi (mm) | |||||
SEBUAH | B | C | D | E | |||||
SCTK691C-010 | 0,5-100A | 0.333V / 0-50mA | 0.2.0.5.1.0 | 63.0 | 25.0 | 20.0 | 10.0 | 37.0 | |
SCTK691C-016 | 1-250A | 0.333V / 0-100mA | 0.2.0.5.1.0 | 71.0 | 20.0 | 15.0 | 16.0 | 43.0 | |
SCTK691C-025 | 5-400A | 0.333V / 0-200mA | 0.2.0.5.1.0 | 87.0 | 20.0 | 15.0 | 25.0 | 52.0 | |
SCTK691C-036 | 5-630A | 0.333V / 0-200mA / 1A | 0.2.0.5.1.0 | 117.0 | 27.0 | 22.0 | 35.0 | 71.0 | |
SCTK691C-050 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2.0.5.1.0 | 135.0 | 27.0 | 22.0 | 50.0 | 100.0 |
Catatan: Spesifikasi produk dapat disesuaikan
