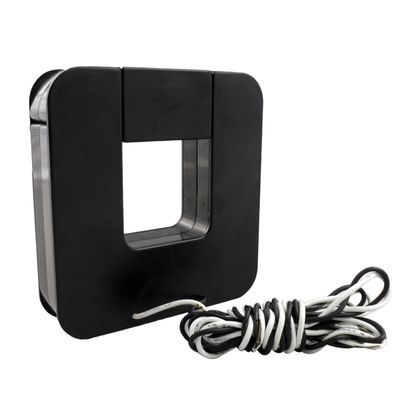

SCTK660C seri transformator arus retro-fit (split-core) telah dirancang khusus untuk memfasilitasi pemasangannya dalam pekerjaan bersih baru atau yang sudah ada. Mereka dapat dipasang tanpa membuka kabel atau sirkuit bus-bar. Sebuah resistor presisi internal di gulungan sekunder CT memberikan output tegangan aman rendah. Ini dapat menghemat waktu dan biaya pemasangan.
Pengukuran saat ini, pemantauan dan perlindungan untuk kabel dan peralatan listrik. Pengukuran arus dan daya untuk motor listrik, penerangan, kompresor udara, sistem pemanas dan ventilasi, peralatan kondisi udara dan sistem kontrol otomasi. Saat ini, perangkat pemantauan daya dan energi. Perangkat perlindungan jarak jauh .
2. Fitur
Struktur penguncian sendiri, aman, mudah dipasang, portabel Lebar jendela bagian dalam, memungkinkan penjepitan kabel besar atau bus-bar Berbagai ukuran untuk mengakomodasi semua instalasi yang ada.
Parameter kelistrikan
| Perbandingan | ≤ ± 0,2 ％ |
| Sudut fase | ≤ ± 10 menit |
| Rentang pengukuran | 10% In-130% In |
| Nilai Output | 0.333V (AC) atau 0-5A |
| Frekuensi | 50-2.5KHz |
| Input dinilai | 0,5A-1000A |
| Kekuatan dielektrik | 5.0KV / 1mA / 1 menit |
| Resistensi isolasi | DC500V / 100MΩmnt |
Parameter Mekanik
| Kasus | PC / UL94-V0 |
| Gelendong | PBT |
| Konstruksi | Dasi |
| Struktur internal | Epoksi |
| Inti | Permalloy |
| Kelembaban Operasi | ≤85% |
| Temp operasi | －25 ℃ ～ ＋ 75 ℃ |
| Koneksi Output | Terminal atau UL1015 22AWG Kawat 1.5m |
Jenis pemilihan
| P / N | Input dinilai (a) | Output (mA / V) | Ketepatan | Dimensi (mm) | |||
| SEBUAH | B | C | D | ||||
| SCTK660C-010 | 0,5-100A | 0.333V / 0-50mA | 0.2.0.5.1.0 | 57.0 | 50.0 | 22.0 | 10.0 |
| SCTK660C-019 | 1-250A | 0.333V / 0-100mA / 1A | 0.2.0.5.1.0 | 66.0 | 59.0 | 22.0 | 19.0 |
| SCTK660C-025 | 5-400A | 0.333V / 0-200mA / 1A / 5A | 0.2.0.5.1.0 | 73.0 | 65.0 | 22.0 | 25.0 |
| SCTK660C-032 | 5-630A | 0.333V / 0-200mA / 1A / 5A | 0.2.0.5.1.0 | 82.0 | 74.0 | 22.0 | 32.0 |
| SCTK660C-045 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2.0.5.1.0 | 95.0 | 86.0 | 22.0 | 45.0 |
Catatan: Spesifikasi produk dapat disesuaikan
