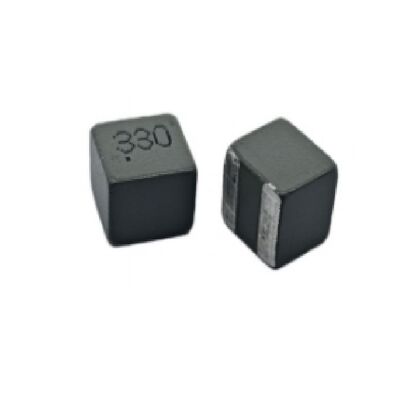

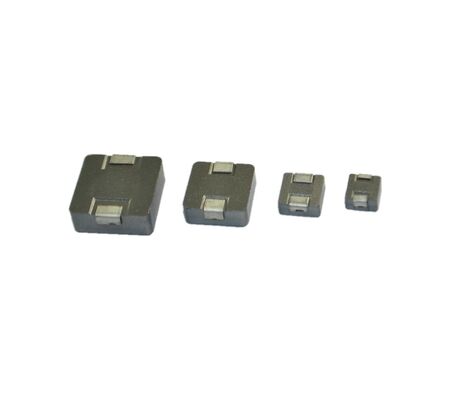

Induktor Daya Cetakan SMD Seri LPM6030B dengan Profil Ultra-Rendah 3,0 mm, Arus Saturasi Tinggi (39A), dan DCR Ultra-Rendah untuk Sirkuit Daya Arus Tinggi

5000
MOQ
LPM6030B Series SMD Molded Power Inductor with 3.0mm Ultra-Low Profile, High Saturation Current (39A), and Ultra-Low DCR for High-Current Power Circuits
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Menyoroti:

Induktor Daya SMD Profil Ultra-rendah 3.0Mm

,

Induktor Daya Cetakan Arus Saturasi Tinggi

,

Induktor Daya Dip DCR Ultra-Rendah
Informasi dasar
Tempat asal: Cina
Nama merek: SHINHOM
Sertifikasi: RoHS
Nomor model: LPM6030B
Dokumen: LPM6030B Series_.pdf
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 2~8 minggu
Syarat-syarat pembayaran: L/C,T/T
Deskripsi Produk
Induktor Daya Cetakan SMD Seri LPM6030B
Dirancang untuk sirkuit daya arus tinggi dengan ruang terbatas, seri LPM6030B mewakili terobosan dalam teknologi induktor profil rendah, dengan ketinggian sangat ramping hanya 3,0 mm. Memanfaatkan inti bubuk besi karbonil yang canggih, induktor daya SMD ini memberikan kinerja arus saturasi tinggi yang luar biasa, dengan peringkat hingga 39A, memastikan pengoperasian yang stabil di bawah kondisi beban yang berat. DCR ultra-rendahnya meminimalkan kerugian konduksi, menjadikannya ideal untuk desain konversi daya dengan efisiensi tinggi dan kepadatan tinggi dalam elektronik portabel dan kompak.
Fitur Utama
  • Kisaran induktansi: 0,18µH hingga 3,3µH (±20% @0Adc)
  • Arus peringkat panas (IDC): 8A hingga 32A
  • Arus saturasi (Isat): 12.2A hingga 39A
  • DCR (Biasa): 1,59mΩ hingga 19,92mΩ
  • Frekuensi Resonansi Mandiri (Umum): 26MHz hingga 141MHz
  • Profil ultra-rendah: 6.6mm x 6.4mm x 3.0mm
  • 100% bebas timah dan sesuai RoHS
  • Suhu pengoperasian: -40°C hingga +165°C
Spesifikasi Teknis
Parameter Rentang/Nilai
Rentang Induktansi 0,18µH hingga 3,3µH (±20% @0Adc)
Arus Peringkat Panas (IDC) 8A hingga 32A
Arus Saturasi (Isat) 12.2A hingga 39A
DCR (Khas) 1,59mΩ hingga 19,92mΩ
Frekuensi Resonansi Diri 26MHz hingga 141MHz
Ukuran 6.6mm x 6.4mm x 3.0mm
Suhu Operasional -40°C hingga +165°C
Aplikasi
  • Konverter DC/DC arus tinggi untuk penyaluran daya CPU dan GPU di laptop dan ultrabook
  • Modul manajemen daya (PMM) di ponsel cerdas, tablet, dan layar LCD
  • Catu daya terpasang untuk peralatan jaringan dan komunikasi
  • Konverter titik beban (PoL) di server dan perangkat penyimpanan
  • Elektronik konsumen portabel termasuk DSC, DVC, dan PDA
Pertanyaan yang Sering Diajukan
Apa keunggulan utama LPM6030B dengan tinggi 3,0 mm?
Profil ultra-rendah 3,0 mm memungkinkan integrasi ke dalam perangkat modern yang sangat tipis, seperti laptop ramping dan modul kompak, di mana ketinggian Z sangat terbatas.
Bagaimana arus saturasi tinggi menguntungkan konverter DC/DC?
Arus saturasi yang tinggi memastikan induktor mempertahankan induktansinya dalam kondisi beban tinggi, mencegah penurunan kinerja dan memastikan output tegangan stabil dalam aplikasi VRM CPU/GPU.
Apakah induktor ini cocok untuk peralihan frekuensi tinggi?
Ya, dengan SRF tipikal hingga 141MHz untuk model induktansi rendah, produk ini stabil untuk digunakan pada catu daya mode sakelar frekuensi tinggi modern.
Apa yang ditunjukkan oleh arus peringkat panas (IDC)?
Arus DC inilah yang menyebabkan suhu induktor naik sekitar 40°C di atas suhu sekitar, sehingga memberikan pedoman untuk manajemen termal dalam pengoperasian berkelanjutan.
