Rumah /Produk/Celupkan Induktor Daya/LQH6050S Series AEC-Q200 Compliant Common Mode Choke dengan High Common Mode Impedance dalam Paket SMD Kompak untuk Penekanan EMI

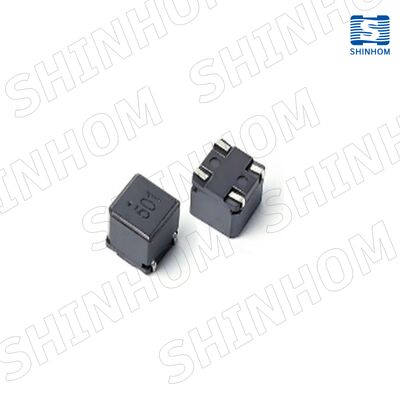

LQH6050S Series AEC-Q200 Compliant Common Mode Choke dengan High Common Mode Impedance dalam Paket SMD Kompak untuk Penekanan EMI

5000
MOQ
LQH6050S Series AEC-Q200 Compliant Common Mode Choke with High Common Mode Impedance in Compact SMD Package for EMI Suppression
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Induktansi: 1,5-10 μH
Impedansi CM: 600-3000 @10MHz
Nilai saat ini: 3,1-5,6 A @125°C
DCR: 4-17 mΩ
Tegangan terukur: 80VDC
Informasi dasar
Tempat asal: Cina
Nama merek: SHINHOM
Sertifikasi: RoHS/ISO/UL/CE/IATF16949/CNAS
Nomor model: Seri LQH6050S
Dokumen: LQH6050S series_.pdf
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 2~8 minggu
Syarat-syarat pembayaran: L/C,T/T
Deskripsi Produk
Seri LQH6050S AEC-Q200 SMD Common Mode Choke untuk Suppression EMI Power Line
Ringkasan Produk

Seri LQH6050S adalah kompak, cetakan SMD common mode choke dirancang untuk supresi EMI superior kebisingan dalam listrik dan sinyal jalur.sangat cocok untuk aplikasi otomotif dan industri di mana keandalan dalam kondisi sulit diperlukan.

Fitur Utama
  • AEC-Q200 sesuai untuk keandalan kelas otomotif
  • Paket SMD kompak menghemat ruang papan
  • Impedansi mode umum yang tinggi untuk penyaringan EMI yang efektif
  • Konstruksi cetakan yang kokoh mendukung perakitan PCB otomatis
  • Ideal untuk penyaringan daya, pengurangan kebisingan jalur sinyal, dan kepatuhan EMC
Karakteristik Listrik (@25°C)
Nomor Bagian Induktansi (μH) Min. CM Impedansi (Ω) @10MHz Typ. Listrik nominal (A) @125°C DCR (mΩ) Max. Resistensi isolasi (MΩ)
LQH6050S-101 1.5 600 5.6 4 ≥ 10
LQH6050S-201 3.5 1200 4.4 7 ≥ 10
LQH6050S-301 6.5 1800 3.7 11 ≥ 10
LQH6050S-501 10 3000 3.1 17 ≥ 10
Spesifikasi Umum
  • Arus nominal berdasarkan kenaikan suhu Irms sebesar 20°C
  • Tes induktansi: 0,1V, 100kHz
  • Tegangan nominal: 80VDC
  • Tahan tegangan: 200VDC
  • Suhu operasi: -55°C ~ +150°C (termasuk kenaikan suhu)
  • Suhu penyimpanan: -55°C ~ +150°C
  • Kemasan: Pita & Reel (300 pcs/reel)
Aplikasi
  • Elektronika otomotif (ECU, infotainment, ADAS)
  • Kabel listrik industri dan antarmuka sinyal
  • Peralatan komunikasi
  • Penghapusan kebisingan untuk konverter DC-DC dan filter daya
Keuntungan Produk
Struktur cetakan memberikan kekuatan mekanik yang sangat baik dan ketahanan panas,sementara impedansi mode umum yang tinggi memastikan attenuasi yang efektif dari kebisingan yang tidak diinginkan tanpa mempengaruhi frekuensi sinyal yang diinginkan.
