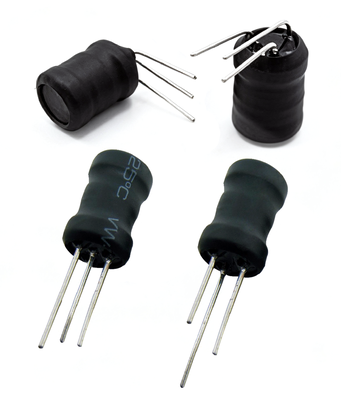

LCHB Series 3-Pin Drum Inductor Vertical Through-Hole Inductor untuk Piezo Buzzer & LED Boost Circuits

100
MOQ
LCHB Series 3-Pin Drum Inductor – Vertical Through-Hole Inductor for Piezo Buzzer & LED Boost Circuits
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Frekuensi terukur: 50Hz atau 60Hz
Keanehan Dielektrik: 2.5KV/1mA/1 menit
Aplikasi: Pemantauan daya, manajemen energi, dan sistem perlindungan
Kelembaban relatif: 10%~95%
Menyoroti:

Induktor Drum Lubang Melalui Vertikal

,

Induktor Drum Piezo Buzzer

,

Induktor Drum 3-Pin Seri LCHB
Informasi dasar
Tempat asal: Cina
Nama merek: SHINHOM
Sertifikasi: RoHS/ISO/UL/CE/IATF16949/CNAS
Nomor model: LCHB0608/LCHB0810/LCHB0912/LCHB1016
Dokumen: LCHB0608-3W Series.pdf
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 2~8 minggu
Syarat-syarat pembayaran: L/C,T/T
Deskripsi Produk

Induktor Drum 3-Pin Seri LCHBdilengkapi struktur lubang tembus vertikal (DIP) dan desain belitan dengan tap tengah, memberikan solusi kompak, hemat biaya, dan ringan untuk berbagai aplikasi elektronik berdaya rendah. Seri induktor inti drum 3-pin ini mencakupLCHB0608, LCHB0810, LCHB0912, dan LCHB1016pilihan ukuran, denganKonfigurasi belitan A, B, dan Ctersedia untuk memenuhi kebutuhan sirkuit yang berbeda. Kisaran induktansi mencakup 0,02mH hingga 300mH, dengan resistansi DC serendah 0,02Ω, memastikan penyimpanan energi yang efisien dan kinerja listrik yang stabil. Dengan ukurannya yang ringkas, struktur sederhana, dan kinerja yang andal, seri LCHB banyak digunakan dalam driver penguat piezo buzzer, sirkuit penguat LED mini, konverter DC-DC mikro, penyaringan sinyal elektronik konsumen, dan modul audio mainan elektronik.

Fitur
  • Struktur DIP Vertikal 3-Pin
  • Desain Gulungan Berketuk Tengah
  • Ukuran Kompak & Konstruksi Ringan
  • Biaya Rendah untuk Produksi Massal
  • Rentang Induktansi Lebar: 0,02mH–300mH
  • Resistensi DC Rendah: Turun hingga 0,02Ω
  • Berbagai Ukuran: LCHB0608 / 0810 / 0912 / 1016
  • Konfigurasi Berliku Berganda: A, B, C
Spesifikasi Seri Produk
Seri Dimensi (mm) Rentang Induktansi (mH) Rentang DCR (Ω) Rentang Rasio Putaran (N1:N2) Aplikasi Khas
LCHB0608-3W 6×8 0,02 ~ 80 0,05 ~ 1400 1:1.1 ~ 1:18.4 Perangkat portabel ultra-kompak
LCHB0810-3W 8 × 10 0,04 ~ 120 0,8 ~ 275 1:1.6 ~ 1:23.3 Rangkaian konverter boost umum
LCHB0912-3W 9 × 12 0,10 ~ 200 0,6 ~ 400 1:1.6 ~ 1:26.3 Aplikasi peningkatan dan pemfilteran daya sedang
LCHB1016-3W 10×16 0,47 ~ 160 2,8~200 1:10.1 ~ 1:17.7 Sirkuit konverter penambah daya lebih tinggi

Catatan:Spesifikasi di atas mewakili rentang parameter umum untuk setiap seri. Untuk detail karakteristik kelistrikan masing-masing model, silakan merujuk ke lembar data lengkap.

Semua produk seri LCHB tersedia denganKonfigurasi belitan A, B, dan C, memberikan opsi fleksibel untuk topologi sirkuit yang berbeda, persyaratan rasio putaran, dan desain tata letak PCB.

Aplikasi
  • Sirkuit Penggerak Piezo Buzzer– Pembangkitan pulsa tegangan tinggi dan meningkatkan konversi
  • Konverter Peningkatan LED Ringkas– Aplikasi penyimpanan energi dan peningkatan voltase
  • Miniatur Konverter Daya DC-DC– Konversi daya dan pemfilteran keluaran
  • Penyaringan Elektronik Konsumen– Penekanan kebisingan dan stabilisasi sinyal
  • Mainan & Audio Elektronik– Pemrosesan audio dan sirkuit daya kompak
Pertanyaan Umum

Q: Bisa drum 3 pininduktorganti trafo di rangkaian boost?

A:Ya. Seri LCHB menggunakan struktur belitan ganda yang disadap di tengah pada inti magnet tunggal, memungkinkan peningkatan tegangan dan fungsi transfer energi serupa dengan transformator kecil di sirkuit elektronik kompak.

T: Bagaimana cara memilih ukuran seri LCHB yang tepat?

A:Pilih ukuran yang sesuai sesuai dengan daya yang dibutuhkan, ruang PCB, nilai induktansi, dan tegangan keluaran. Model yang lebih kecil ideal untuk elektronik portabel, sedangkan model yang lebih besar memberikan kemampuan penyimpanan energi yang lebih tinggi.

Q: Apa perbedaan antara konfigurasi belitan A, B, dan C?

A:Versi A, B, dan C mewakili perbedaanstruktur belitan dan konfigurasi timahdirancang untuk tata letak PCB dan persyaratan koneksi sirkuit yang berbeda.

Performa kelistrikannya setara di antara ketiga konfigurasi. Faktor pemilihan utama adalah desain tata letak PCB, susunan pin, dan persyaratan struktur belitan.

T: Berapa ketahanan panas penyolderan Induktor Seri LCHB?

A:Induktor Drum Seri LCHB dapat bertahanSuhu penyolderan 260°C selama 10 detik. Ini juga memberikan ketahanan pelarut yang sangat baik menurut MIL-STD-202E, sehingga cocok untuk proses penyolderan gelombang dan penyolderan manual.
