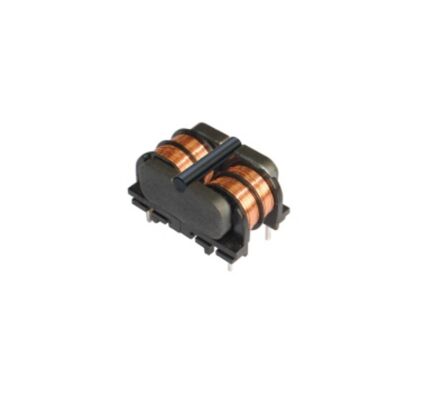

Induktor Mode Umum Induktansi Tinggi dengan DCR Rendah dan Standar Isolasi UL untuk Penyaringan EMI

5000
MOQ
High Inductance Common Mode Inductor with Low DCR and UL Insulation Standards for EMI Filtering
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Menyoroti:

Induktor Mode Umum Induktansi Tinggi

,

Induktor Mode Diferensial DCR Rendah

,

Induktor Filter EMI Standar Isolasi UL
Informasi dasar
Tempat asal: Tiongkok
Nama merek: SHINHOM
Sertifikasi: RoHS
Nomor model: LFUR17A
Dokumen: LFUR17A_.pdf
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 2 ~ 8 minggu
Syarat-syarat pembayaran: L/C,T/T
Deskripsi Produk
Induktor Mode Umum & Diferensial Induktansi Tinggi Keandalan Tinggi untuk Penyaringan Kebisingan Saluran Listrik
Detail Produk
Seri LFUR17A adalah lini kinerja tinggi dari Induktor Mode Umum dan Induktor Penekanan Mode Diferensial, yang dirancang untuk memberikan atenuasi kebisingan yang luar biasa untuk elektronik daya modern. Sebagai bagian dari Filter EMI canggih, Filter RFI, dan Filter Kebisingan Saluran Listrik Induktansi Tinggi, seri ini menyediakan induktansi yang dioptimalkan, DCR rendah, dan kinerja yang andal dalam desain pemasangan PCB yang ringkas.
Direkayasa untuk memenuhi standar isolasi UL dan persyaratan keselamatan pencahayaan AS, seri LFUR17A sangat ideal untuk SMPS efisiensi tinggi, driver LED, lampu latar CCFL, sistem daya switching offline, dan perkakas listrik. Induktor ini menawarkan induktansi mode diferensial yang sangat baik dengan resistansi rendah, memungkinkan pengoperasian yang stabil di bawah lingkungan yang bising dan kondisi ground yang berfluktuasi.
Dengan nilai induktansi mulai dari 3.3 mH hingga 100 mH, DCR serendah 0.21 Ω, dan peringkat arus hingga 2.5 A, seri LFUR17A memastikan penekanan EMI/RFI yang kuat sambil mempertahankan dimensi yang ringkas yang cocok untuk tata letak PCB yang padat.
Fitur Utama
  • Dirancang untuk Memenuhi Persyaratan Isolasi UL
    Memastikan keselamatan dan keandalan untuk aplikasi pencahayaan dan daya yang menuntut.
  • Penekanan Kebisingan Mode Umum & Diferensial
    Peningkatan efektivitas penyaringan untuk interferensi frekuensi tinggi dan frekuensi rendah.
  • Induktansi Tinggi dengan Resistansi Rendah
    Dioptimalkan untuk penyaringan kebisingan saluran listrik dengan kehilangan daya minimal.
  • Jejak PCB yang Ringkas
    Desain hemat ruang yang cocok untuk catu daya dan sistem pencahayaan kepadatan tinggi.
  • Kinerja Stabil di Bawah Tekanan Termal
    Suhu pengoperasian dari -40°C hingga +125°C.
  • Induktansi Stray Tinggi (Lstray)
    Mendukung peningkatan atenuasi mode diferensial.
  • Rentang Aplikasi Luas
    Ideal untuk elektronik daya konsumen dan industri.
Karakteristik Listrik @ 25 °C
Nomor Bagian Induktansi (mH) Lstray (µH) Tip DCR (Ω) Maks IDC (A) Maks
LFUR17A-332Y3.3900.212.50
LFUR17A-103Y104500.321.65
LFUR17A-153Y157950.521.32
LFUR17A-273Y2714800.950.92
LFUR17A-333Y3316801.010.88
LFUR17A-393Y3921001.600.85
LFUR17A-473Y4727001.670.75
LFUR17A-683Y6835002.380.62
LFUR17A-783Y7841002.570.58
LFUR17A-104Y10057703.870.50
Informasi Teknis & Karakteristik Fisik
  • Dimensi: 25.0 * 18.8 * 16.5 mm (maks)
  • Tata Letak Pin: 4-pin melalui lubang
  • Tata Letak Pad: Dioptimalkan untuk penyolderan PCB yang stabil
  • Uji Induktansi: 10 kHz, 0.05 V (HP4284A)
  • Kondisi Uji Listrik: 25°C, 33% RH (kecuali dinyatakan lain)
  • Batas Kenaikan Suhu: 55°C maks
  • Suhu Pengoperasian: -40°C hingga +125°C
  • Suhu Lingkungan: -40°C hingga +85°C
  • Hi-Pot:
    • 1500 VAC / 50 Hz / 1 mA / 2 s (lilitan ke inti)
    • 2500 VAC / 50 Hz / 3 mA / 2 s (lilitan ke lilitan)
  • Desain Kustom Tersedia
Aplikasi
  • Perkakas Listrik & Peralatan Industri
    Meningkatkan stabilitas EMC di lingkungan switching yang bising.
  • Sistem Pencahayaan LED & CCFL
    Penekanan kebisingan yang andal untuk sirkuit pencahayaan frekuensi tinggi.
  • Balast Elektronik
    Memastikan kinerja pencahayaan yang stabil dan bebas kedip.
  • Catu Daya Switching Offline
    Ideal untuk adaptor, pengisi daya, SMPS, dan modul daya yang ringkas.
  • Perangkat dengan Grounding yang Tidak Stabil
    Menyaring kebisingan mode umum dan mode diferensial secara efektif.
  • Penyaringan Input & Output Saluran Listrik
    Mengurangi emisi dan meningkatkan kepatuhan terhadap standar EMC.
