Compact Common Mode Choke dengan Induktansi 3,3 mH sampai 100 mH dan Kapasitas Pengolahan Pulsa Tinggi 2,5 A

5000
MOQ

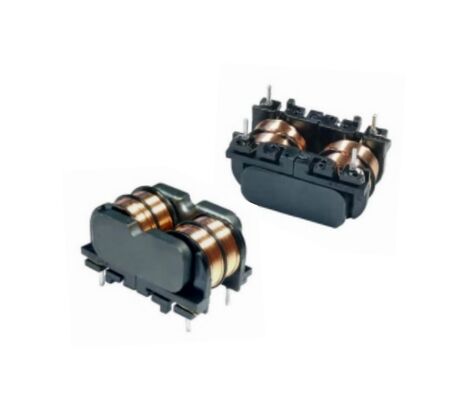

Compact Common Mode Choke with 3.3 mH to 100 mH Inductance and 2.5 A High Pulse-Handling Capability
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Menyoroti:

Peredam Mode Umum 3.3 mH hingga 100 mH

,

Filter EMI 2.5 A

,

Filter RFI Kemampuan Penanganan Impuls Tinggi
Informasi dasar
Tempat asal: Tiongkok
Nama merek: SHINHOM
Sertifikasi: RoHS
Nomor model: LFUR17
Dokumen: LFUR17_-.pdf
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 2 ~ 8 minggu
Syarat-syarat pembayaran: L/C,T/T
Deskripsi Produk
Koil Mode Umum Kompak Berkinerja Tinggi untuk Penyaringan Kebisingan Saluran Listrik
Seri LFUR17 adalah lini Koil Mode Umum berkinerja tinggi yang dirancang untuk elektronik daya generasi berikutnya yang membutuhkan pengurangan kebisingan yang efisien dan induktansi yang stabil. Sebagai komponen kunci dalam keluarga yang lebih luas dari Filter EMI, Filter RFI, dan Filter Penekanan Kebisingan LC, Seri LFUR17 menawarkan faktor bentuk yang ringkas dengan kinerja listrik yang sangat baik untuk berbagai catu daya switching dan perangkat elektronik konsumen.
Direkayasa dengan bahan inti magnetik yang dioptimalkan, Seri LFUR17 memberikan induktansi tinggi dengan resistansi rendah, memungkinkan peningkatan efisiensi penyaringan tanpa kehilangan daya yang berlebihan. Komponen mendukung kemampuan penanganan pulsa yang tinggi dan menampilkan rasio induktansi/arus terdepan di industri, memastikan penekanan yang andal terhadap kebisingan mode umum di spektrum frekuensi yang luas.
Koil ini dirancang untuk penyolderan gelombang, menawarkan kemudahan perakitan dan stabilitas termal yang konsisten. Dengan opsi induktansi mulai dari 3,3 mH hingga 100 mH, DCR rendah, dan peringkat IDC hingga 2,5 A, Seri LFUR17 memberikan kinerja luar biasa untuk konverter AC/DC, ballast LED, pengisi daya, adaptor, dan sistem daya switching ringkas lainnya.
Fitur Utama
  • Induktansi Tinggi & DCR Rendah Memastikan atenuasi kebisingan yang kuat sambil meminimalkan kehilangan daya dalam rangkaian switching.
  • Kemampuan Penanganan Pulsa Tinggi Cocok untuk konverter daya yang beroperasi di bawah kondisi beban dinamis.
  • Dioptimalkan untuk Penekanan Kebisingan LC Bekerja tanpa hambatan dalam Filter EMI dan Filter RFI untuk kinerja EMC yang unggul.
  • Rasio Induktansi/Arus Terdepan di Industri Karakteristik impedansi yang stabil di berbagai rentang frekuensi.
  • Struktur Ringkas, Ramah SMD Dirancang untuk penyolderan gelombang dan perakitan otomatis volume tinggi.
  • Kinerja Suhu yang Andal Suhu pengoperasian: -40°C hingga +85°C Disarankan untuk tidak melebihi suhu inti 125°C dalam kondisi terburuk.
Spesifikasi Listrik (25 °C)
Nomor Bagian Induktansi (mH) DCR Maks (mΩ) IDC Maks (A) Kondisi Uji
LFUR17-332Y 3,3 mH 120 mΩ 2,5 A 1 kHz, 0,25 V
LFUR17-103Y 10 mH 312 mΩ 1,65 A 1 kHz, 0,25 V
LFUR17-153Y 15 mH 520 mΩ 1,32 A 1 kHz, 0,25 V
LFUR17-273Y 27 mH 1000 mΩ 0,92 A 1 kHz, 0,25 V
LFUR17-393Y 39 mH 1450 mΩ 0,85 A 1 kHz, 0,25 V
LFUR17-473Y 47 mH 1650 mΩ 0,75 A 1 kHz, 0,25 V
LFUR17-683Y 68 mH 1950 mΩ 0,62 A 1 kHz, 0,25 V
LFUR17-783Y 78 mH 2500 mΩ 0,58 A 1 kHz, 0,25 V
LFUR17-104Y 100 mH 3500 mΩ 0,45 A 1 kHz, 0,25 V
Karakteristik Teknis & Fisik
  • Dimensi: 25,0 × 18,8 × 13,5 mm (paket tipikal)
  • Kondisi Uji: 1 kHz, 0,25 V (standar HP4284A)
  • Tegangan Tahan Dielektrik: 1500 VAC (50/60 Hz, 3 mA, 2 detik, lilitan ke inti) 2500 VAC (50/60 Hz, 3 mA, 2 detik, lilitan ke lilitan)
  • Suhu Pengoperasian: -40°C hingga +85°C
  • Suhu Penyimpanan: -20°C hingga +60°C
  • Desain khusus pelanggan tersedia
Impedansi Mode Umum
Kurva respons frekuensi untuk Seri LFUR17 menunjukkan puncak impedansi yang kuat yang cocok untuk menekan kebisingan yang disalurkan dalam rentang 0,1 MHz - 10 MHz, ideal untuk catu daya switching dan kepatuhan EMC.
Label:

common mode power line choke

common mode toroidal chokes

common mode inductor
