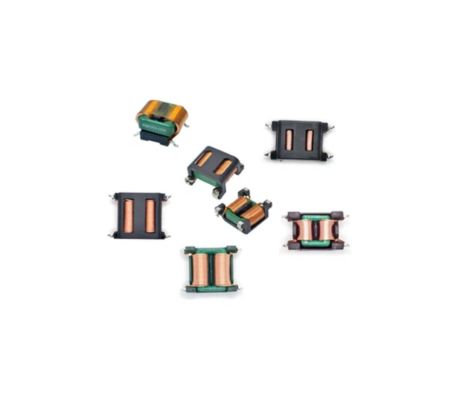

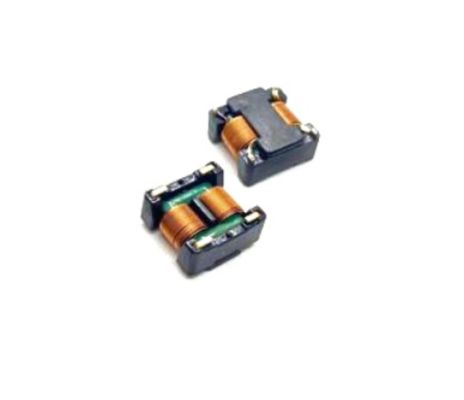

Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter

5000
MOQ
Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Menyoroti:

Kumparan Mode Umum DCR Ultra-Rendah

,

Compact SMD Common Mode Choke
Informasi dasar
Tempat asal: Tiongkok
Nama merek: SHINHOM
Sertifikasi: RoHS
Nomor model: SQS1010A
Dokumen: SQS1010A Series_.pdf
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 2 ~ 8 minggu
Syarat-syarat pembayaran: L/C,T/T
Deskripsi Produk
Compact, High-Performance Ultra-Low DCR SMD Flat Common Mode Choke untuk Suppression Noise Power Supply
Dirancang untuk elektronik daya modern, SQS1010A Series mewakili garis berkualitas tinggiInduktor SMDyang dirancang khusus sebagaiPenyekatan mode umumuntuk supresi interferensi elektromagnetik yang unggul.
Fitur Utama
  • Paket datar SMD kompak untuk desain PCB terbatas ruang
  • Konstruksi inti persegi untuk kebocoran rendah dan penurunan resistensi DC (DCR)
  • Bahan permeabilitas tinggi memastikan impedansi tinggi pada frekuensi rendah
  • Peredam kebisingan yang sangat baik karena kapasitas yang rendah
  • Ketahanan isolasi tinggi dan peringkat peradangan UL94V-0
  • RoHS dan REACH sesuai, cocok untuk pasar global
Spesifikasi
Nomor Bagian Induktansi Min. (mH) DCR Max. (mΩ) Listrik nominal (A) Wire Gauge Berbalik ref.
SQS1010A-001 10 200 0.8 - 1.2 0.1*0.7 37
SQS1010A-002 10 200 1.0 - 1.5 0.1*1.0 37
Informasi Teknis & Kondisi Operasi
  • Frekuensi pengujian: 1,0 kHz, 0,25 V
  • Tegangan nominal: 80Vac - 265Vac
  • Tegangan tahan: 1,0 kVac selama 2 detik
  • Kisaran suhu operasi: -25°C sampai +125°C (termasuk kenaikan suhu kumparan)
  • Rentang suhu penyimpanan: -25°C sampai +100°C
  • Resistensi isolasi: 100 MΩ Min. @ 500 Vdc
Aplikasi
  • Sumber daya daya modus switching (SMPS):Desain kepadatan tinggi untuk peralatan konsumen dan industri
  • Elektronik Konsumen:Televisi LCD/LED, adaptor daya laptop, dan pengisi baterai
  • Peralatan rumah tangga:Manajemen daya dan penyaringan kebisingan dalam berbagai peralatan rumah tangga
  • Elektronik Industri:Penghapusan kebisingan saluran listrik dalam sistem kontrol dan penggerak motor
