Name: Transformer pemicu kilat presisi tinggi OEM untuk sistem ledakan berdenyut
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: STEEC6.2
Availability: InStock

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Operating Frequency: 1kHz (Inductance Test Frequency)

Insulation: 0.5kV AC reinforced isolation (PRI-SEC/CoIL-CORE)

Storage Temperature: -40℃ to +125℃ (non-condensing environment)

Core Material: Ferrite EEC6.2 K2.3P

Operating Temperature: -40℃ to +130℃ (full load operation)

Informasi dasar

Place of Origin: China

Nama merek: SHINHOM

Sertifikasi: RoHS

Model Number: STEEC6.2

Dokumen: STEEc.pdf

Syarat-syarat pembayaran & pengiriman

Delivery Time: 2~8 weeks

Payment Terms: T/T,L/C

Galeri

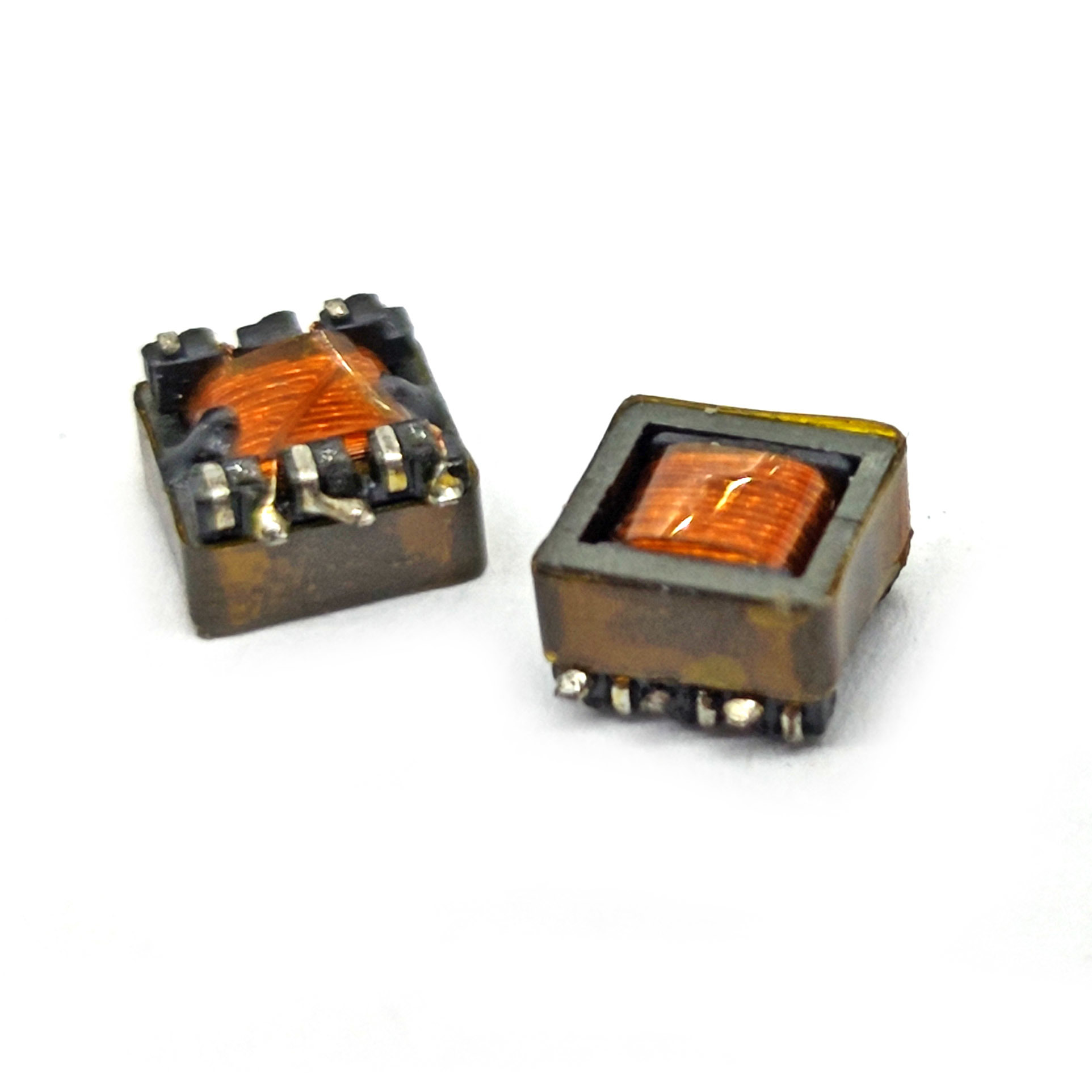

Transformer pemicu kilat presisi tinggi OEM untuk sistem ledakan berdenyut

Deskripsi Produk

Dirancang untuk solusi daya switch-mode yang kompak, STEEC6.2 Series menggunakan inti ferit EEC6.2 dengan bobin fenolik bersertifikat UL.Ini memberikan stabilitas induktansi ±15% dan isolasi yang diperkuat (0.5kV AC). Menampilkan # 1218 pita suhu tinggi dan enkapsulasi varnis, ia beroperasi secara andal pada suhu sekitar 130 ° C. Ideal untuk aplikasi industri dan konsumen terbatas ruang.

Parameter Listrik

Model	Induktansi (L6-4)	Induktansi (L3-1)	DCR (R6-4)	DCR (R3-1)	Tes Hi-Pot (PRI-SEC/COIL-CORE)
STEEC6.2-001	830μH ± 15%	5.3μH ±15%	≤ 11,0Ω	≤ 200mΩ	0.5kV AC, 50Hz, 2mA, 1s
STEEC6.2-002	830μH ± 15%	20μH ± 15%	≤ 11,0Ω	≤ 450mΩ	0.5kV AC, 50Hz, 2mA, 1s
Kondisi pengujian: 1kHz, 0,25V untuk induktansi; EPE 7112 untuk Hi-Pot

Daftar Bahan

Bobbin: Fenol T375J (UL 594VΦ, 130°C)
Inti: EEC6.2 K2.3P Ferrit
Kawat: Polyurethane GRD2/GRD3 (180°C)
Pita: #1218 (180°C)
Laminasi: T42604 (130°C)

Aplikasi
Sistem Tenaga Industri:

Konverter DC/DC terisolasi ≤20W
Modul daya bantu untuk PLC

Elektronik Konsumen:

Unit pencahayaan belakang driver LED
Sirkuit umpan balik pengisi daya USB-C

Desain yang Kritis untuk Keselamatan:

Isolasi yang diperkuat untuk pasokan listrik medis
Pengaturan tegangan papan kontrol HVAC
