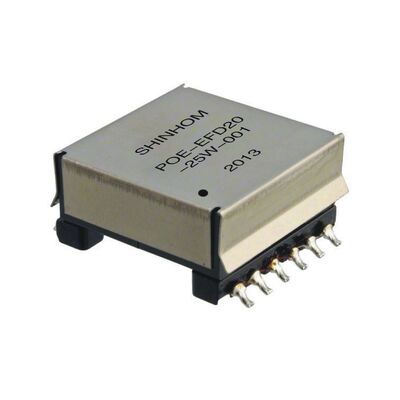

Transformer planar POE 150W efisiensi tinggi dengan input 36V-57V dan 200 kHz - 700 kHz Frekuensi Switch

Transformator Konverter Maju POE Datar Profil Rendah Efisiensi Tinggi adalah transformator POE yang dibuat khusus yang dirancang untuk aplikasi daya PoE yang ringkas dan berkepadatan tinggi. Dirancang sebagai transformator konverter maju POE Datar, ia mendukung rentang input yang luas (36V-57V) dan kelas daya hingga 150W, memberikan konversi daya terisolasi yang andal dalam sistem yang dibatasi ruang termasuk telepon IP, kamera pengawas, AP Nirkabel, dan perangkat IoT. Produk ini sesuai dengan RoHS dan mendukung isolasi yang diperkuat hingga 1500VDC.

• Rentang Daya & Input: Mendukung hingga 150W dengan tegangan input nominal 36V -57V, dioptimalkan untuk arsitektur daya PoE.
• Topologi Konverter Maju: Dioptimalkan untuk arsitektur konverter maju (termasuk opsi jembatan setengah/penuh dan penjepit aktif) untuk efisiensi konversi tinggi dan output yang stabil.
• Operasi Frekuensi Tinggi: Frekuensi switching dioptimalkan antara 200 kHz - 700 kHz, memungkinkan desain magnetik yang ringkas dan berkepadatan tinggi -- pilihan transformator frekuensi tinggi yang andal untuk sistem daya modern.
• Desain Profil Rendah: Profil ultra-rendah dengan tinggi 10.5 mm (dapat disesuaikan) untuk rakitan SMD tipis dan desain papan yang ketat.
• Isolasi Tinggi & Rentang Suhu: Peringkat isolasi 1500 VDC dan suhu pengoperasian/penyimpanan yang luas -40 °C hingga +125°C untuk kinerja lapangan yang kuat.
• Kepatuhan & Bahan: Bebas timbal, sesuai dengan RoHS; terminasi selesai dengan Sn-0.7Cu. Varian terpilih mengutip kepatuhan IEC60950 jika berlaku.
• Versatilitas Aplikasi: Dirancang khusus sebagai transformator POE untuk pengiriman daya PoE, sangat ideal untuk kamera pengawas, telepon IP, titik akses nirkabel, dan perangkat IoT/edge bertenaga PoE lainnya.

• Topologi: Konverter maju (mendukung topologi jembatan setengah/penuh dan penjepit aktif).
• Frekuensi Switching: 200 kHz - 700 kHz (dioptimalkan).
• Tegangan Isolasi: 1500 VDC (kondisi uji hi-pot tipikal ditunjukkan dalam lembar data).
• Suhu Pengoperasian: -40°C hingga +125°C (termasuk kenaikan suhu sendiri).
• Profil: Profil rendah, 10.5 mm maks (dapat disesuaikan dalam beberapa varian paket).

• Daya: Kelas 50W-150W tergantung pada model; konfigurasi 120W/150W yang umum digunakan untuk tahap daya PoE.
• Lilitan/Induktansi/DCR Khas: Beberapa lilitan khusus bagian dan nilai OCL/LK disediakan dalam lembar data produk untuk pencocokan desain yang akurat (lihat tabel lembar data untuk nomor bagian POE-TP65-116 ~ POE-TP65-130). Desainer harus memilih nomor bagian yang cocok dengan rasio lilitan target dan induktansi kebocoran untuk topologi konverter mereka.

• Sistem Daya PoE: Catu daya PoE terpusat, midspan, dan injektor PoE.
• Pengawasan: Memberi daya pada kamera IP dan modul PTZ di mana profil rendah dan isolasi diperlukan.
• Jaringan Perusahaan: AP Nirkabel dan telepon VoIP/IP yang memerlukan daya terisolasi yang andal.
• Perangkat IoT & Edge: Modul daya profil rendah untuk sensor ringkas dan perangkat gateway.

• Dioptimalkan untuk topologi PoE modern -- magnetik frekuensi tinggi yang ringkas mengurangi area PCB dan meningkatkan karakteristik termal.
• Isolasi yang kuat dan rentang suhu yang luas memastikan keandalan lapangan dalam penerapan industri dan komersial.
• Beberapa varian bagian dan opsi lilitan memungkinkan desainer untuk mencocokkan rasio lilitan, induktansi kebocoran, dan DCR dengan desain konverter maju untuk kinerja maksimum.

Untuk pemilihan bagian, lihat tabel lembar data (seri POE-TP65) untuk lilitan yang tepat, OCL, LK, DCR, dan nilai hi-pot per nomor bagian. Contoh item seri dan jejak mekanis ditunjukkan dalam lembar data untuk mendukung tata letak PCB dan desain pad.

Saat mengintegrasikan ke dalam rangkaian konverter maju atau penjepit aktif, konfirmasikan persyaratan induktansi kebocoran dan rasio lilitan untuk memenuhi target transien dan regulasi.
