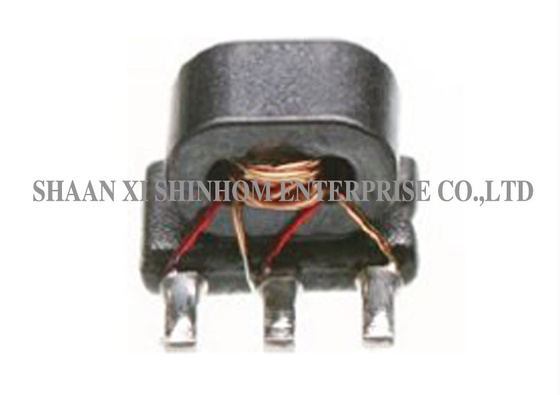

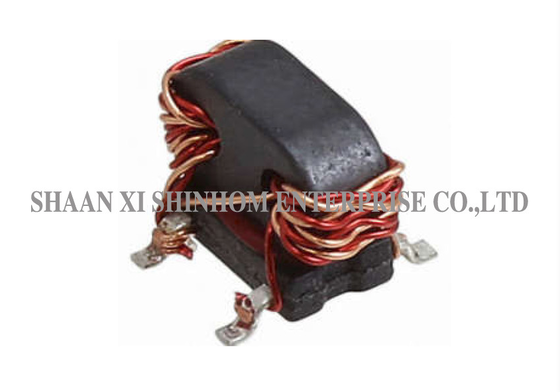

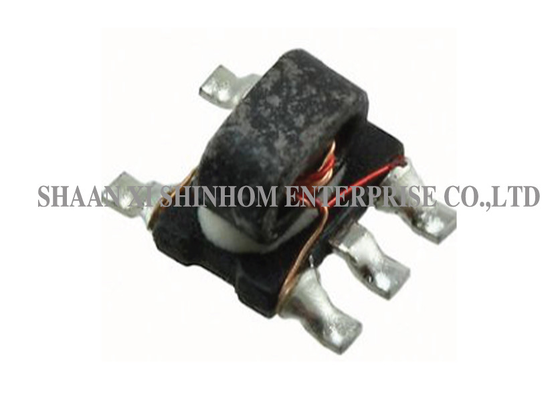

Balun Jalur Transmisi Broadband 1:1 75Ω 50-1250MHz untuk Front-End RF dan Pencocokan Broadband

Ini.1Transformator RF balun jalur transmisidirancang untuk komunikasi nirkabel broadband dan aplikasi konversi sinyal RF.struktur jalur transmisiuntuk mencapai konversi sinyal seimbang/tidak seimbang, menawarkancakupan frekuensi luasdankeseimbangan amplitudo/fase yang sangat baikkarakteristik.Produk ini menggunakanPaket SMDdengankerugian utama yang rendahdankehilangan input return yang sangat baikkinerja, memastikan efisiensi transmisi sinyal yang tinggi dan pantulan yang rendah.Hal ini banyak digunakan dalamPenguat push-pull,Sistem antena, danJaringan pencocokan broadbandIni adalah pilihan ideal untuk komunikasi nirkabel broadband dan konversi sinyal RF front-end.

Fitur:

• 1: 1 CT Impedansi
• 75Ω Impedansi Karakteristik
• Kekuatan RF: 0.25W
• arus DC: 30mA
• Frekuensi: 50 sampai 1250 MHz
• Kerugian penyisipan: 1,3dB Max
• Input Return loss: 11.0dB Min

Aplikasi

• Komunikasi nirkabel broadband

• Penerima VHF/UHF

• Transmitter VHF/UHF

• Penguat push-pull

• Sistem antena

• Modul RF front-end

• Pencocokan impedansi broadband

• Peralatan pengujian dan pengukuran

SPESIFIKASI ELEKTRONIK ((25°C,Z=75Ω)

• Frekuensi: 50-1250MHz
• Suhu operasi: -40°C sampai 85°C
• Suhu penyimpanan: -55°C sampai 100°C

FAQ

T: Apa perbedaan antara balun jalur transmisi dan balun kawat tradisional?

A:Ajalur transmisi balunmenggunakan teori jalur transmisi untuk mencapai pencocokan broadband dan konversi seimbang/tidak seimbang, menawarkan cakupan frekuensi yang lebih luas (50-1250MHz) dan kinerja frekuensi tinggi yang lebih baik.Balun tradisional yang terikat dengan kawat bergantung pada kopling inti magnetikStruktur jalur transmisi cocok untuk aplikasi broadband dan frekuensi tinggi.

Pertanyaan: Apa dampak dari kerugian masukan ≤1,3dB dan kerugian pengembalian input ≥11dB pada kinerja sistem?

A:Kerugian masukan ≤1,3dB memastikan efisiensi transmisi sinyal yang tinggi dengan kehilangan energi yang rendah. Kerugian kembali masukan ≥11dB (biasanya 25dB) memastikan pencocokan impedansi yang baik,mengurangi pantulan sinyal dan gelombang berdiri, meningkatkan kinerja sistem secara keseluruhan. Hal ini sangat cocok untuk sistem komunikasi nirkabel dengan persyaratan anggaran link yang ketat.

T: Bagaimana cara meminta sampel?

A:Anda dapat mengirimkan contoh aplikasi melalui situs web atau email kami. Harap berikan informasi perusahaan Anda dan model target.gratisdan akan dikirim dalam3-5 hari kerja. Masa pengiriman pesanan massal umumnya2- 8 minggu. MOQ dan lead time untuk produk kustom akan dikonfirmasi secara terpisah.
