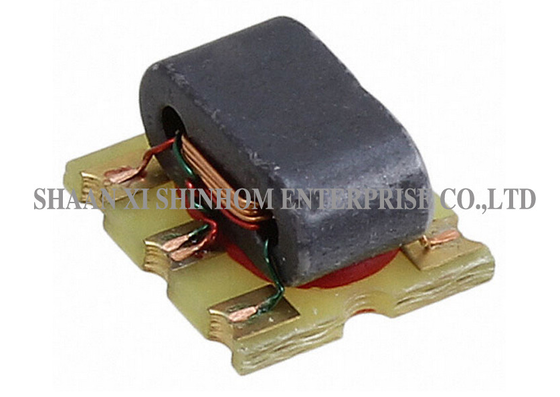

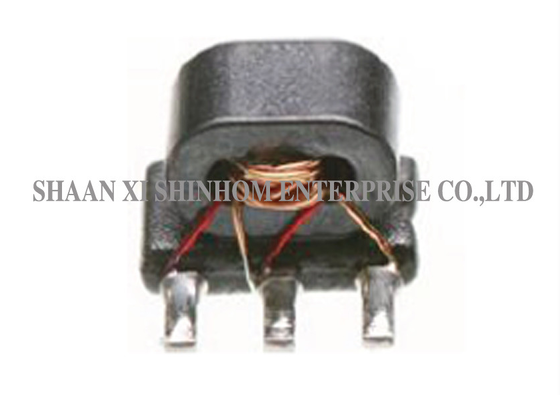

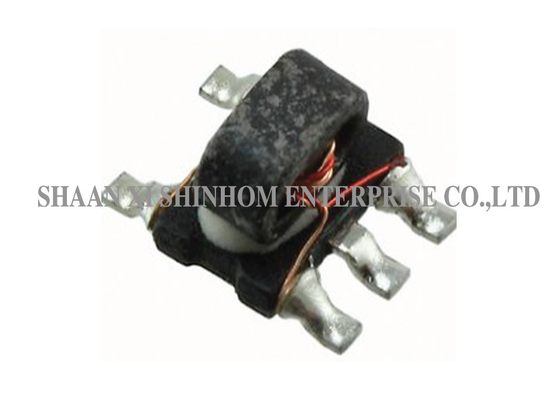

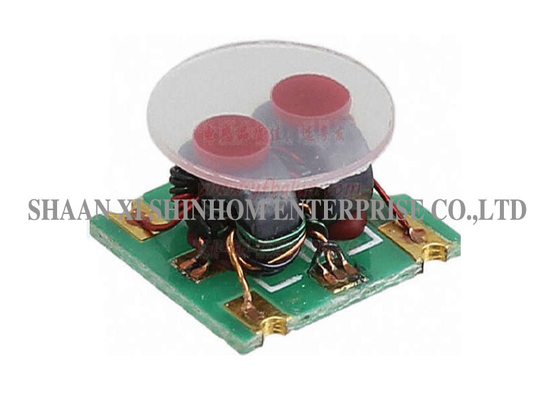

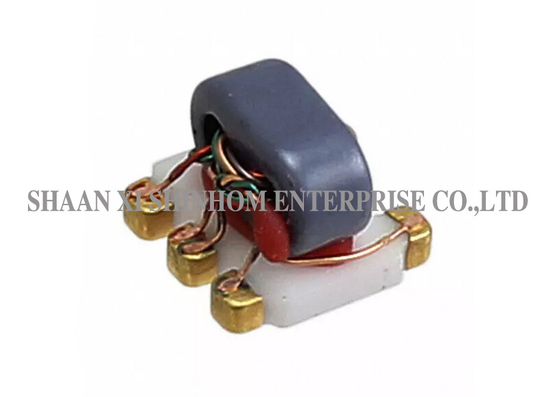

Broadband Transmission Line Balun 1:2 75Ω 5-1250MHz untuk RF Front-End

Ini balun jalur transmisi 1:2 transformator RF dirancang untuk aplikasi komunikasi nirkabel broadband dan konversi sinyal RF. Menggunakan struktur jalur transmisi untuk secara bersamaan mencapai transformasi impedansi 1:2 dan konversi sinyal seimbang/tidak seimbang. Produk ini menggunakan paket SMD dengan cakupan frekuensi ultra-lebar (5-1250MHz), kehilangan jalur utama yang rendah, dan kinerja keseimbangan amplitudo/fase yang stabil dan andal di seluruh rentang frekuensi yang lebar. Produk ini banyak digunakan pada penerima/pemancar VHF/UHF, penguat push-pull, sistem antena, dan jaringan pencocokan broadband dalam aplikasi RF. Ini adalah pilihan ideal untuk transformasi impedansi dan konversi sinyal dalam sistem 75Ω.

Fitur:

• Impedansi 1: 2
• Impedansi Karakteristik 75Ω
• Daya RF: 0.5W
• Arus DC: 30mA
• Frekuensi: 5 hingga 1250 MHz

Aplikasi

• Komunikasi nirkabel broadband
• Penerima VHF/UHF
• Pemancar VHF/UHF
• Penguat push-pull
• Sistem antena
• Modul front-end RF
• Pencocokan impedansi broadband
• Peralatan uji dan pengukuran

SPESIFIKASI ELEKTRIK (25℃,Z=75Ω)

• Frekuensi: 5-1250MHz
• Suhu operasi: -40℃ hingga 85℃
• Suhu penyimpanan: -55℃ hingga 100℃

FAQ

T: Bagaimana Anda membangun hubungan bisnis yang baik dalam jangka panjang dengan kami?

J: Kami bersikeras pada produk berkualitas tinggi dan pengiriman cepat untuk memastikan pelanggan kami memenangkan lebih banyak proyek. Pada saat yang sama, kami memperlakukan setiap pelanggan sebagai teman dan dengan tulus berbisnis dengan mereka untuk membangun persahabatan jangka panjang.

T: Bagaimana Anda mengontrol kualitas?

J: Kami mengontrol kualitas produk melalui inspeksi kualitas masuk (IQC) dan pengujian kualitas 100% sebelum pengemasan dan pengiriman, memastikan setiap produk memenuhi spesifikasi.

T: Berapa jumlah pesanan minimum (MOQ)?

J: Jumlah pesanan minimum bervariasi berdasarkan jenis produk. MOQ untuk produk standar biasanya 1000 buah, sedangkan produk kustom mungkin memerlukan MOQ yang lebih tinggi. Pesanan percobaan kecil dapat dinegosiasikan. Silakan hubungi tim penjualan kami dengan persyaratan spesifik Anda.

T: Bagaimana keseimbangan amplitudo ±1.8dB dan keseimbangan fase ±7° memengaruhi kinerja sistem di seluruh rentang frekuensi lebar 5-1250MHz?

J: Di seluruh rentang ultra-lebar 10 oktaf, spesifikasi ini memastikan sinyal diferensial mempertahankan keseimbangan yang dapat diterima di seluruh pita penuh, secara efektif menekan harmonik urutan genap dan kebisingan mode umum.

T: Bagaimana balun jalur transmisi 1:2 mencapai transformasi impedansi dari 75Ω ke 150Ω?

J: Ini menggunakan struktur jalur transmisi untuk mengonversi sinyal tunggal 75Ω menjadi sinyal diferensial 150Ω (atau sebaliknya), cocok untuk mencocokkan sistem 75Ω ke beban diferensial 150Ω, seperti tahap input penguat push-pull.
