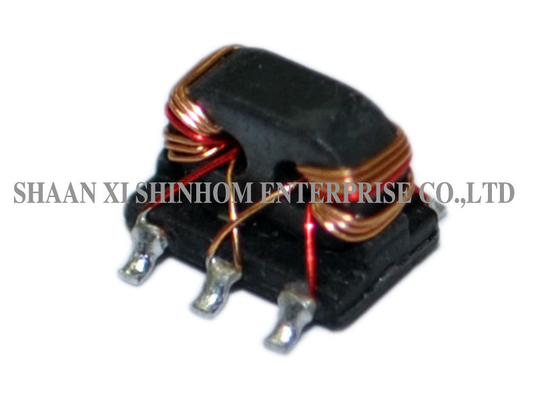

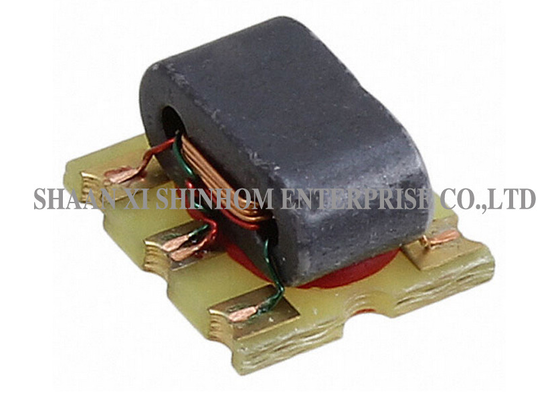

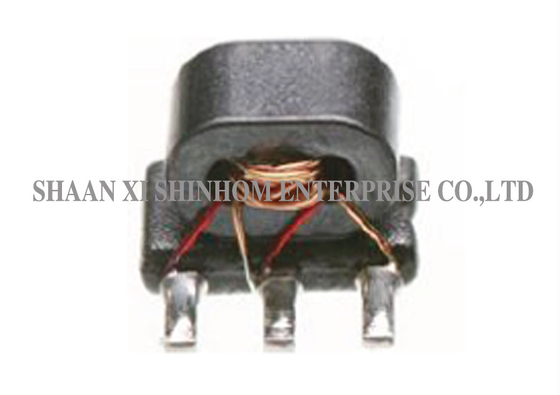

Transformator Balun 1:1 75Ω 0.5W 1-350MHz untuk Penguat Push-Pull dan Sistem Antena

Ini transformator RF balun CT SMD 1:1 dirancang untuk aplikasi komunikasi nirkabel broadband dan konversi sinyal RF, mencapai konversi sinyal seimbang/tidak seimbang dan pencocokan impedansi. Produk ini menggunakan paket SMD, menawarkan rentang frekuensi yang luas, kehilangan jalur utama yang rendah, dan karakteristik keseimbangan amplitudo/fase yang sangat baik, memastikan kualitas transmisi sinyal diferensial. Desain center-tap cocok untuk topologi sirkuit seperti penguat push-pull dan mixer. Produk ini banyak digunakan pada penerima/pemancar VHF/UHF, sistem antena, dan jaringan pencocokan broadband dalam aplikasi RF. Ini adalah pilihan ideal untuk konversi dan pencocokan sinyal front-end RF.

Fitur:

• Impedansi CT 1:1
• Impedansi Karakteristik 75Ω
• Daya RF: 0,5W
• Arus DC: 30mA
• Frekuensi: 1 hingga 350 MHz

Aplikasi

• Komunikasi nirkabel broadband
• Penerima VHF/UHF
• Pemancar VHF/UHF
• Penguat push-pull
• Sistem antena
• Modul front-end RF
• Pencocokan impedansi broadband
• Peralatan uji dan pengukuran

SPESIFIKASI ELEKTRIKAL (25℃, Z=75Ω)

• Frekuensi: 1-350MHz
• Suhu operasi: -40℃ hingga 85℃
• Suhu penyimpanan: -55℃ hingga 100℃

FAQ

T: Apa perbedaan antara transformator balun CT 1:1 dan balun 1:1 standar?

gratis Balun CT 1:1 memiliki center tap (CT) pada lilitan sekunder, membuatnya cocok untuk topologi sirkuit seperti penguat push-pull dan mixer yang memerlukan center tap, menyediakan output diferensial atau konversi tidak seimbang-ke-seimbang. Balun 1:1 standar tidak memiliki center tap dan memiliki fungsi yang relatif lebih sederhana.T: Apa arti kehilangan jalur utama tipikal 0,4-0,5dB?J:

Kehilangan jalur utama 0,4-0,5dB berarti kehilangan daya sinyal melalui transformator adalah sekitar 9-11%, menunjukkan efisiensi transmisi energi yang tinggi. Perbedaan kecil dalam kehilangan antara kedua output (0,4dB vs 0,5dB) memastikan keseimbangan amplitudo output diferensial, cocok untuk front-end RF dengan persyaratan kualitas sinyal yang ketat.

gratisJ:

Anda dapat mengajukan permohonan sampel melalui situs web atau email kami. Harap berikan informasi perusahaan dan model target Anda. Sampel

gratis dan akan dikirim dalam 3-5 hari kerja. Waktu tunggu pesanan massal umumnya 2-8 minggu. MOQ dan waktu tunggu untuk produk kustom akan dikonfirmasi secara terpisah.
