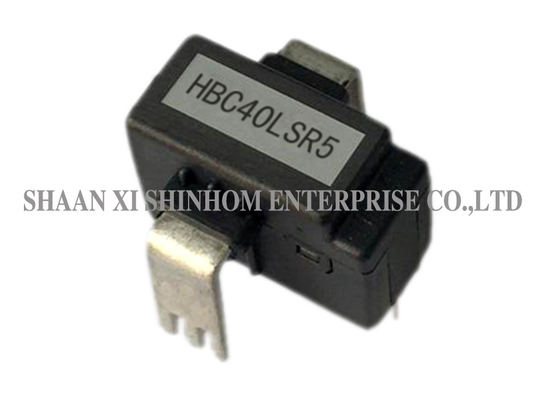

Sensor arus efek Hall HBC-LSR5 Seri 50A 0.8V Output untuk Manajemen Energi Baru dan Baterai

5000 buah
MOQ
Bisa dinegosiasikan
harga
Hall Effect Current Sensor HBC-LSR5 Series 50A 0.8V Output for New Energy and Battery Management
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Tegangan suplai: 5V (±5%)
Masukan yang Dinilai: 0A~50A
Nilai Keluaran: ±0,8V±0,5%
Tegangan offset: 2,5V±0,5
Tegangan keluaran melayang: ≤±0,05mV/℃
Disesuaikan: Ya
Menyoroti:

Sensor arus efek Hall 50A

,

Efek Hall Sensor arus 0.8V Output

,

Sensor arus Hall Effect untuk manajemen baterai
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: HBC-LSR5
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 1000000/bulan
Deskripsi Produk

PeraturanSeri HBC-LSR5closed-loop Hall effect current sensor menggunakan efek Hall dan metode keseimbangan fluks nol untuk pengukuran, menyediakan isolasi listrik antara sirkuit primer dan sekunder.Ini mengukur DC secara akurat, AC, atau arus pulsa dengan rentang pengukuran 0-50A. Produk ini memiliki tegangan pasokan 5V ± 5% dan tegangan output nominal ± 0.8V ± 0.5%.Penyesuaian arus masuk dan arus keluar bernomor yang berbeda didukungHal ini banyak digunakan dalam kontrol industri, pemantauan daya, energi baru, manajemen baterai, dan berbagai aplikasi pengukuran arus DC / AC / pulsa.

Fitur:
  • Arus operasi: 0 sampai 50A
  • Sumber daya: 5V ± 5%
  • Tegangan output nominal: ±0,8V±0,5%
  • Mudah dipasang
  • Tingkat akurasi tinggi
Aplikasi:
  • Sumber daya daya modus beralih (SMPS)
  • Sumber daya listrik tanpa gangguan (UPS)
  • Sumber daya listrik untuk aplikasi las
  • Aplikasi baterai
  • AC variable speed drive dan servo motor drive
  • Konverter statis untuk drive motor DC
Data listrik:

HBC06

LSR5

HBC10

LSR5

HBC15

LSR5

HBC20

LSR5

HBC25

LSR5

HBC30

LSR5

HBC40

LSR5

HBC50

LSR5
Nomer arus masuk ((IP) 6 10 15 20 25 30 40 50 A
Jangkauan arus uji ± 15 ± 25 ± 37.5 ± 50 ± 62.5 ± 75 ± 100 ±105 A
Rasio belokan ((Np/Ns) 1:1200 1:1000 1:1125 1:1000 1:1250 1:1125 1:1000 1:1000 T
Tegangan output nominal ± 0,8 ± 0,5% V
Tegangan pasokan +5±5% V
Tegangan Offset 20,5% ± 0,5% V
Tegangan referensi (VR) 20,5% ± 0,8% V
Tegangan referensi eksternal 2.0-2.8 V
Tegangan Offset Drift ≤ ± 0.1 mV/°C
Tegangan keluar Drift ≤ ± 0.05 mV/°C
Linearitas ((Ip=0-±Ipn) ≤ ± 0.2 % FS
Kelas ≤ ± 1.0 %
di/dt > 50 A/μS
Waktu tanggap ≤ 1 μS
Bandwidth ((-1dB) DC ¢100 KHZ
Tegangan isolasi 2.5@(50HZ,1 menit) KV
Suhu operasi -40+85 °C
Suhu penyimpanan -40+105 °C

Catatan:Spesifikasi produk dapat disesuaikan

Sensor arus efek Hall HBC-LSR5 Seri 50A 0.8V Output untuk Manajemen Energi Baru dan Baterai
FAQ

T: Apa prinsip kerja metode neraca fluks nol?

A:Metode keseimbangan fluks nol (efek Hall loop tertutup) menggunakan elemen Hall untuk mendeteksi medan magnet yang dihasilkan oleh arus yang diukur.Sinyal output mendorong kumparan kompensasi untuk menghasilkan medan magnet yang berlawanan, menjaga fluks magnetik bersih di inti pada nol. arus kompensasi sebanding dengan arus yang diukur, memberikan akurasi tinggi, hasil pengukuran suhu rendah-penggeseran.

T3: Apakah produk ini mendukung kustomisasi?

A:Ya. penyesuaian arus input bernomor berbeda dan spesifikasi arus output tersedia untuk memenuhi berbagai persyaratan aplikasi. silahkan hubungi tim penjualan kami untuk rincian.

T: Jenis arus apa yang dapat diukur oleh sensor ini?

A:Ini bisa mengukur secara akuratDC, AC, dan arus pulsa, cocok untuk berbagai persyaratan pengukuran bentuk gelombang arus yang kompleks.
