Sensor arus efek Hall HBC-X Series 50A Isolasi galvanik untuk SMPS dan Variable Frequency Drives

perundingan
MOQ
Bisa dinegosiasikan
harga

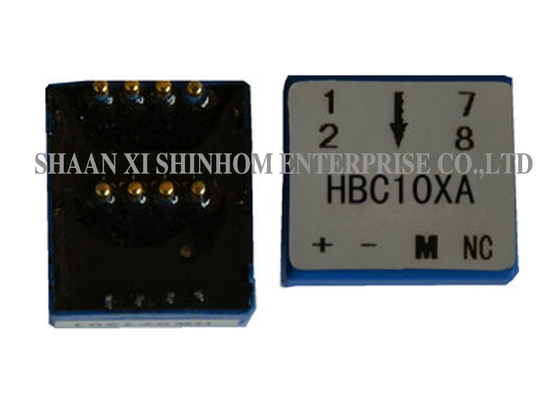

Hall Effect Current Sensor HBC-X Series 50A Galvanic Isolation for SMPS and Variable Frequency Drives
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Tegangan suplai: ±15V ±5%
Masukan yang Dinilai: 0A ~ 50A
Nilai Keluaran: 10mA ±0,5%,25mA ±0,5%,
Instalasi: Pemasangan PCB
Offset Arus: ≤±0,25mA
Disesuaikan: Ya
Menyoroti:

Sensor arus efek Hall 50A

,

Sensor arus isolasi galvanik

,

Sensor SMPS Seri HBC-X
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: HBC-X
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 1000000/bulan
Deskripsi Produk

PeraturanSeri HBC-Xclosed-loop sensor arus efek Hall menggunakan prinsip loop tertutup (kompensasi), menyediakan isolasi listrik antara sirkuit primer dan sekunder.atau arus pulsa dengan rentang pengukuran0-50A. Produk ini memiliki tegangan pasokanDC ±15V±5%.Rumah pot epoxymemberikan perlindungan yang sangat baik terhadap kelembaban, debu, dan isolasi.Keakuratan tinggi,linearitas yang sangat baik,drift suhu rendah, danpenolakan interferensi eksternal yang tinggiIni memiliki waktu respons yang dioptimalkan,Tidak ada kehilangan penyisipan,konsumsi daya rendah, mudah dipasang, dandukungan kustomisasi. Hal ini banyak digunakan dalamInverter,UPS,sensor arus fotovoltaik,pemutar sumber daya listrik,drive frekuensi variabel, dan berbagaiaplikasi energi baru.

Fitur

  • Jangkauan pengukuran 0-50A
  • Tegangan suplai ️ DC ±15V ±5%
  • Prinsip pengukuran ∼ efek Hall
  • Isolasi listrik antara isolasi primer dan sekunder
  • Proses potting resin epoksi
  • Keakuratan ️ Keakuratan tinggi
  • Linearitas sangat baik
  • Jenis pengukuran DC / AC / pulsa

Aplikasi

  • Aplikasi Inverter
  • AC/DC variable speed drive (penggerak kecepatan variabel)
  • Sumber daya listrik tak terputus (UPS)
  • Sumber daya daya modus switched (SMPS)
  • Aplikasi arus fotovoltaik (PV)
  • Pengukuran Kotak Kombinator Energi Baru
  • Aplikasi Mobil By-Wire
  • Peralatan pengisian kendaraan listrik penginderaan arus
  • Konversi frekuensi peralatan rumah tangga Pengukuran arus pemanas air elektromagnetik

Data listrik:

HBC10XA HBC20XA HBC30XA HBC50XA
Listrik masuk nominal 10 20 30 50 A
Jangkauan arus uji 20 40 60 100 A
Rasio putaran 1000 1000 1500 2500 T
Sek resistensi gulungan 60 60 100 150 Oh
Listrik output nominal 10 ± 0,5% 20 ± 0,5% 20 ± 0,5% 20 ± 0,5% mA
Tegangan pasokan ±15±5% V
Arus Offset ≤ ± 0.25 mA
Offset arus Drift -40 ̊ + 85 °C ≤ ± 0.5 mA
Linearitas ≤ ± 0.2 % FS
Kelas ≤ ± 0.7 %
di/dt > 50 A/μS
Waktu tanggap < 1 μS
Bandwidth DC ¢200 KHZ
Tegangan isolasi 2.5 KV
Suhu operasi -40+85 °C
Suhu penyimpanan -40+105 °C
Berbalik

Berbalik

rasio

Listrik masuk nominal

IPN[A]

Tegangan output nominal

VOUT[V]

 Pri DCR[mΩ]

Induktansi Pri

[uH]
Fase tunggal 1 ±10(±20,±30,±50) 2.5±0.625 0.05 0.025
2 ±5(±10,±15,±25) 2.5±0.625 0.20 0.1
4 ±2,5 ((±5,±7).5,± 12,5) 2.5±0.625 1.00 0.4
tiga fase 1 ±10(±20,±30) 2.5±0.625 0.05 0.025

Sensor arus efek Hall HBC-X Series 50A Isolasi galvanik untuk SMPS dan Variable Frequency Drives

Catatan: Spesifikasi produk dapat disesuaikan

FAQ

T: Apa keuntungan dari epoxy potting?

A: Epoxy resin potting memberikan kelembaban yang sangat baik-bukti, debu-bukti, dan perlindungan isolasi.meningkatkan kekuatan mekanik dan resistensi getaran.

T: Apa tegangan pasokan dari sensor ini?

A: Tegangan pasokan adalahDC ±15V ±5%Rentang tegangan yang luas cocok untuk berbagai sistem pasokan listrik industri, memudahkan integrasi sistem.

T: Apa keuntungan dari tidak ada kerugian penyisipan dan konsumsi daya rendah?

A:Tidak ada kehilangan sisipanmemastikan bahwa sirkuit yang diuji tidak terpengaruh oleh sensor, mempertahankan efisiensi sirkuit asli.Konsumsi daya rendahmengurangi pemanasan diri sensor, meningkatkan stabilitas jangka panjang, dan mengurangi konsumsi energi sistem.
