Rumah /Produk/Sensor Efek Hall Hall/Sensor Arus Efek Hall Seri HBC-LAP untuk Aplikasi Berdaya Baterai dan Penggerak Motor DC

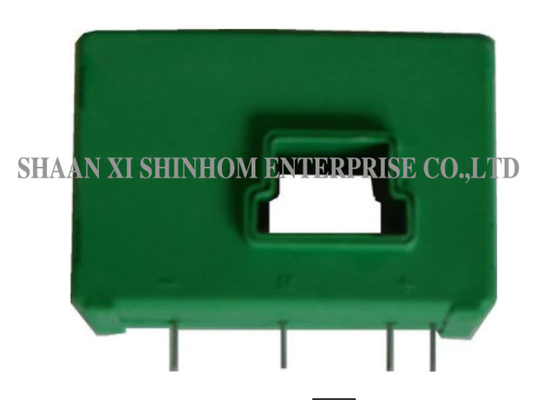

Sensor Arus Efek Hall Seri HBC-LAP untuk Aplikasi Berdaya Baterai dan Penggerak Motor DC

perundingan
MOQ
Bisa dinegosiasikan
harga
Hall Effect Current Sensor HBC-LAP Series for Battery Supplied Applications and DC Motor Drives
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Tegangan suplai: ±12V ~ ±15V (±5%)
Masukan yang Dinilai: 100A,125A,200A
Nilai Keluaran: 100mA±0,5%, 125mA±0,5%
Teori: sensor arus
Peringkat IP: IP65
Linearitas: ≤±0,2%FS
Menyoroti:

Sensor arus efek Hall untuk aplikasi baterai

,

Sensor arus HBC-LAP untuk motor DC

,

Sensor Efek Hall dengan akurasi tinggi
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: HBC-LAP
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10.000/bulan
Deskripsi Produk

Sensor arus efek Hall loop tertutup seri HBC-LAP menggunakan prinsip loop tertutup (kompensasi), memberikan isolasi listrik antara sirkuit primer dan sekunder. Sensor ini secara akurat mengukur arus DC, AC, atau pulsa dengan rentang pengukuran 0-200A. Produk ini memiliki tegangan suplai ±12V hingga ±15V (±5%) dan arus output terukur 100mA±0,5% atau 125mA±0,5%. Sensor ini menawarkan akurasi tinggi dan pemasangan yang mudah. Pengujian kinerja dinamis menggunakan satu batang yang sepenuhnya mengisi lubang primer, dengan kabel primer dililitkan di bagian atas sensor untuk kopling magnetik yang optimal. Sensor ini banyak digunakan dalam catu daya pengelasan, aplikasi bertenaga baterai, penggerak kecepatan variabel AC, penggerak motor servo, catu daya switching, UPS, dan konverter statis penggerak motor DC.

Fitur:
  • Arus operasi: 0 hingga 200A
  • Catu daya: ±12V ~ ±15V (±5%)
  • Arus output terukur: 100mA±0,5%, 125mA±0,5%
  • Pemasangan mudah
  • Tingkat akurasi tinggi
Aplikasi:
  • Catu daya untuk aplikasi pengelasan
  • Aplikasi bertenaga baterai
  • Penggerak kecepatan variabel AC dan penggerak motor servo
  • Catu daya mode switching (SMPS)
  • Catu daya tak terputus (UPS)
  • Konverter statis untuk penggerak motor DC
DATA ELEKTRIK:
HBC100LAP HBC125LAP HBC200LAP
Arus Terukur(IPN) 100 125 200 A
Rentang Pengukuran(IP) 0～±200 0～±200 0～±300 A
Arus Output Terukur(ISN) 100±0,5% 125±0,5% 100±0,5% mA
Tegangan Suplai(±5%) ±12～±15 V
Kehilangan arus suplai 16(@±15V)+IS mA
Resistansi uji dengan ±12V @±IPNmax 14(min) 52(max) 0(min) 26(max) Ω
@±IPmax 14(min) 17(max) 0(min) 4(max) Ω
dengan ±15V @±IPNmax 40(min) 72(max) 0(min) 56(max) Ω
@±IPmax @±300Amax 40(min) 40(max) 0(min) 8(max) Ω
Rasio lilitan 1:1000 1:1000 1:2000
Resistansi sekunder 33 33 76 Ω
Arus offset ≤±0,2 mA
Drift arus offset ≤±0,5 mA
Waktu respons ＜1 μs
Linearitas ≤±0,2 %FS
Tegangan isolasi 50(60)HZ,1menit,3 KV
di/dt ＞100 A/μs
Bandwidth(-3dB) DC…100 KHz
Suhu Operasi -40～+85 ℃
Suhu Penyimpanan -40～+105 ℃

Sensor Arus Efek Hall Seri HBC-LAP untuk Aplikasi Berdaya Baterai dan Penggerak Motor DC

Catatan: Spesifikasi produk dapat disesuaikan

FAQ
T: Bagaimana cara memilih antara output 100mA dan 125mA?

J: Kedua arus output sesuai dengan rasio lilitan dan konfigurasi rentang pengukuran yang berbeda. Baik 100mA maupun 125mA adalah sinyal output industri standar. Pemilihan harus didasarkan pada rentang input dan persyaratan akurasi peralatan pengukuran hilir. Silakan hubungi tim dukungan teknis kami untuk rekomendasi spesifik.

T: Bagaimana metode lilitan kabel primer memengaruhi kinerja?

J: Melilitkan kabel primer di sekitar bagian atas sensor mencapai kopling magnetik yang optimal, memastikan akurasi pengukuran dan kinerja dinamis. Kami merekomendasikan untuk mengikuti metode pemasangan yang ditentukan dalam lembar data produk untuk kinerja yang optimal.

T: Bagaimana cara mengajukan sampel? Berapa waktu tunggu?

J: Anda dapat mengajukan permohonan sampel melalui situs web atau email kami. Harap berikan informasi perusahaan dan model target Anda. Sampel gratis dan akan dikirim dalam 3-5 hari kerja. Waktu tunggu pesanan massal umumnya 2-8 minggu.
