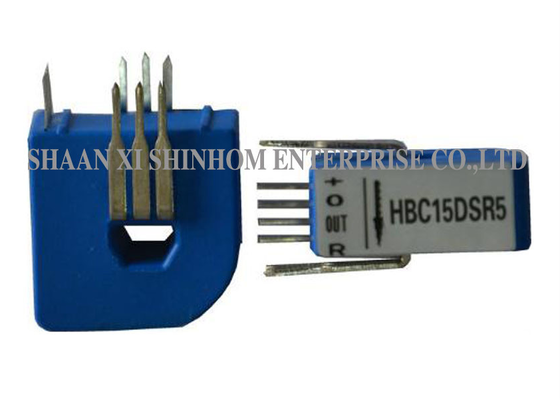

Sensor arus efek Hall HBC-DSR5 Seri 40A Output tegangan analog untuk regulasi kecepatan VF dan perlindungan PV

perundingan
MOQ
Bisa dinegosiasikan
harga
Hall Effect Current Sensor HBC-DSR5 Series 40A Analog Voltage Output for VF Speed Regulation and PV Protection
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Tegangan suplai: +5V±5%
Masukan yang Dinilai: 6A,15A,25A,40A
Nilai Keluaran: 0,625V±0,5%
Peringkat IP: IP44
Sertifikasi: CE, RoHS, ISO
Disesuaikan: Ya
Menyoroti:

Efek Hall Sensor arus 40A output analog

,

Sensor Efek Hall untuk regulasi kecepatan VF

,

Sensor arus dengan perlindungan PV
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: HBC-DSR5
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 1000000/bulan
Deskripsi Produk

Sensor arus efek Hall loop tertutup seri HBC-DSR5 menggunakan prinsip keseimbangan magnetik (efek Hall loop tertutup), memberikan isolasi listrik antara sirkuit primer dan sekunder. Sensor ini secara akurat mengukur arus DC, AC, pulsa, dan tidak beraturan. Produk ini menggunakan catu daya tunggal dengan output tegangan analog dan perakitan yang fleksibel. Produk ini mematuhi standar tahan api UL94-V0, bersertifikat di bawah sistem manajemen mutu otomotif IATF16949, dan bersertifikat RoHS dan CE. Sensor ini banyak digunakan dalam penggerak frekuensi variabel, catu daya switching, UPS, peralatan konverter, peralatan industri (mesin las, mesin tekstil, dll.), perlindungan surya fotovoltaik, dan pembangkit listrik tenaga angin.

Fitur:
  1. Keseimbangan magnetik (efek Hall loop tertutup)
  2. Sesuai dengan UL 94-V0
  3. Bersertifikat IATF16949, RoHS, dan CE
  4. Perakitan fleksibel
  5. Catu daya tunggal
Aplikasi:
  1. Perangkat pengatur kecepatan VF
  2. SMPS
  3. UPS
  4. Perangkat konverter
  5. Industri (mesin las, mesin tekstil, dll.)
  6. Perlindungan tenaga fotovoltaik, tenaga surya
  7. Tenaga angin
Keunggulan
  1. Akurasi sangat baik, linearitas sangat baik
  2. Drift termal rendah
  3. Bandwidth lebar
  4. Respons cepat
  5. Imunitas tinggi terhadap gangguan eksternal
  6. Kemampuan beban berlebih yang baik
  7. Induktansi rendah
DATA ELEKTRIK:
HBC06DSR5 HBC15DSR5 HBC25DSR5 HBC40DSR5
Arus input terukur 6 15 25 40 A
Rentang arus uji 19.2 48 80 120 A
Rasio belitan 960 1200 2000 2000 T
Tegangan output terukur 0.625±0.5% 0.625±0.5% 0.625±0.5% 0.625±0.5% V
Tegangan catu daya +5±5% V
Tegangan offset 2.5±0.5% V
Tegangan referensi (VR) 2.5±0.75% V
Drift tegangan offset ≤±0.5@-40～+85℃ mV/℃
Linearitas ≤±0.2 %FS
Kelas ≤±0.7 %
di/dt ＞50 A/µS
Waktu respons ＜500 nS
Bandwidth (-1db) DC～200 KHZ
Tegangan isolasi 50Hz, 1 menit, 2.5 KV
Suhu Operasi -40～+85 ℃
Suhu Penyimpanan -40～+105 ℃

Sensor arus efek Hall HBC-DSR5 Seri 40A Output tegangan analog untuk regulasi kecepatan VF dan perlindungan PV

Catatan: Spesifikasi produk dapat disesuaikan

FAQ

T: Apa perbedaan antara sensor efek Hall keseimbangan magnetik dan sensor Hall standar?

arus DC, AC, pulsa, dan tidak beraturan Sensor efek Hall keseimbangan magnetik (loop tertutup) menggunakan kumparan kompensasi untuk menghasilkan medan magnet yang berlawanan, sehingga fluks magnetik bersih di inti menjadi nol. Hal ini memberikan akurasi yang lebih tinggi dan drift suhu yang lebih rendah. Sensor Hall loop terbuka standar secara langsung memperkuat output tegangan Hall, dengan struktur yang lebih sederhana tetapi akurasi yang relatif lebih rendah.T: Jenis arus apa yang dapat diukur oleh sensor ini?J:

Sensor ini dapat mengukur

arus DC, AC, pulsa, dan tidak beraturan, cocok untuk pengukuran presisi berbagai bentuk gelombang arus yang kompleks, memenuhi persyaratan penggerak frekuensi variabel, inverter, dan aplikasi energi baru.
