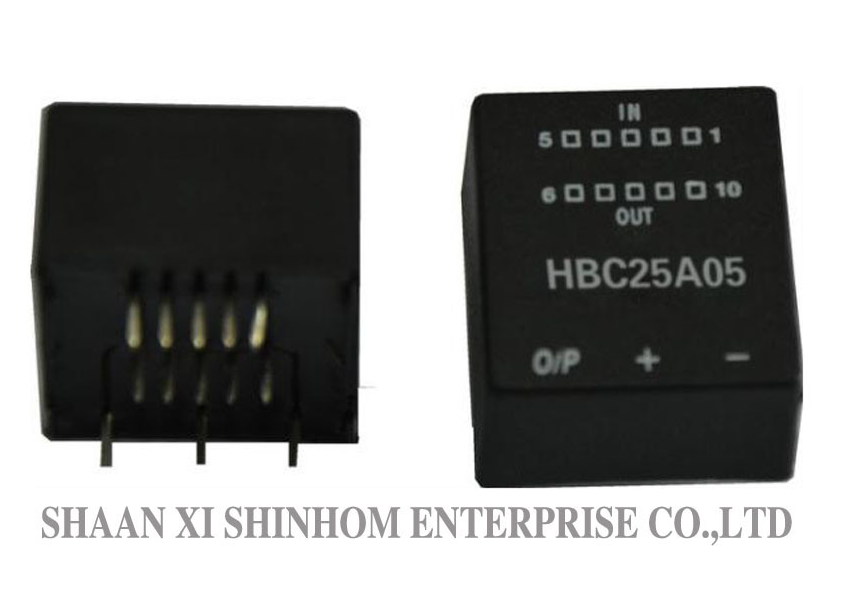

Sensor Arus Efek Hall HBC25A05 untuk Inverter dan Deteksi Arus PV

perundingan
MOQ
Bisa dinegosiasikan
harga
Hall Effect Current Sensor HBC25A05 for Inverters and PV Current Detection
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Tegangan suplai: +15V±5%
Masukan: 25A
Keluaran: 25mA±0,5%
Turn Rasio: 1: 1000
Suhu Operasional: -40～+85℃
Suhu Penyimpanan: -40 ̊+105°C
Menyoroti:

Sensor Arus Efek Hall HBC25A05

,

sensor arus untuk inverter

,

sensor deteksi arus PV
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: HBC25A05
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 1000000/bulan
Deskripsi Produk

PeraturanHBC25A05closed-loop sensor arus efek Hall menggunakan prinsip loop tertutup (kompensasi), menyediakan isolasi listrik antara sirkuit primer dan sekunder.atau arus pulsa dengan arus nominal25Adan rasio putaran1:1000, dengan arus keluar25mA. Produk ini memiliki tegangan pasokan+15V±5%Ini menawarkanKeakuratan tinggi,linearitas yang sangat baik,drift suhu rendah, danpenolakan interferensi eksternal yang tinggiIni memiliki waktu respons yang dioptimalkan,Tidak ada kehilangan penyisipan,konsumsi daya rendah, dan mudah dipasang.Inverter,AC/DC variable speed drive,UPS,pemutar sumber daya listrik,sensor arus fotovoltaik,pengukuran kotak combiner energi baru,Penginderaan arus peralatan pengisian EV,Konversi frekuensi peralatan rumah tangga, danpengukuran arus pemanas air elektromagnetik.

Fitur

  • Listrik nominal 25A
  • Listrik keluar 25mA
  • Rasio belokan 1:1000
  • Tegangan suplai ️ +15V±5%
  • Prinsip pengukuran ∼ efek Hall
  • Isolasi listrik antara isolasi primer dan sekunder
  • Keakuratan ️ Keakuratan tinggi
  • Linearitas sangat baik

Aplikasi

  • Sensor arus Inverter
  • Sensor arus fotovoltaik (PV)
  • Pengukuran kotak combiner energi baru
  • Suplai daya UPS tanpa gangguan
  • Sumber daya listrik switching (SMPS)
  • Penginderaan arus peralatan pengisian EV
  • Konversi frekuensi peralatan rumah tangga
  • Pengukuran arus pemanas air elektromagnetik

Data listrik:


 HBC25A05
Listrik masuk nominal 25 A
Jangkauan arus uji 36 A
Impedansi beban ((@rating current) 100320 ((± 15V) Oh
Listrik output nominal 25 ± 0,5% mA
Tegangan pasokan ±15±5% V
Pasokan konsumsi arus statis 25°C ± 12 mA
Rasio putaran 1:1000
arus offset nol ≤ ± 0.15 mA
arus ofset Drift -40°C+85°C ≤ ± 0.60 mA
Waktu tanggap < 1 μs
Linearitas ≤ ± 0.2 % FS
Tegangan isolasi 50HZ,1 menit 2.5 KV
di/dt > 50 A/μs
Bandwidth ((-3dB) DC... 150 KHz
Sek resistensi gulungan 110 Oh
Suhu operasi -40+85 °C
Suhu penyimpanan -40+105 °C
Berbalik Nomer arus masuk ((Ipn) arus masukan puncak ((Ip) Kekuatan nominal
Arus ((mA)		 Berbalik
rasio		 Harga Z
mΩ		 Pri Lk
UH
1 25 50 25 1/1000 0.3 0.023
2 12 24 24 2/1000 1.1 0.09
3 8 16 24 3/1000 2.5 0.21
4 6 12 24 4/1000 4.4 0.37
5 5 10 25 5/1000 6.3 0.58

Sensor Arus Efek Hall HBC25A05 untuk Inverter dan Deteksi Arus PV

Catatan: Spesifikasi produk dapat disesuaikan

FAQ

T: Apa artinya rasio belokan 1:1000?

A:Rasio putaran 1:1000 berarti rasio arus primer terhadap arus kompensasi sekunder adalah 1:1000Misalnya, arus primer 25A sesuai dengan arus kompensasi sekunder 25mA, yang dapat keluar langsung atau dikonversi menjadi sinyal tegangan melalui resistor.

T: Apa keuntungan dari tidak ada kerugian penyisipan dan konsumsi daya rendah?

A: Tidak ada kehilangan sisipanmemastikan sirkuit yang diuji tidak terpengaruh oleh sensor, mempertahankan efisiensi sirkuit asli. konsumsi daya rendah mengurangi pemanasan diri sensor, meningkatkan stabilitas jangka panjang,dan mengurangi konsumsi energi sistem.

T: Bagaimana cara meminta sampel?

A:Anda dapat mengirimkan contoh aplikasi melalui situs web atau email kami. Harap berikan informasi perusahaan Anda dan model target.gratisdan akan dikirim dalam3-5 hari kerja. Masa pengiriman pesanan massal umumnya2- 8 minggu.
