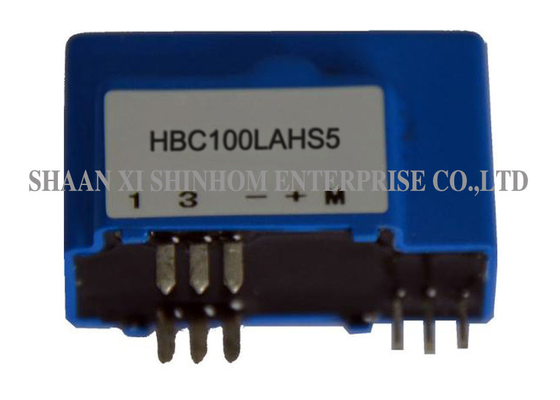

PeraturanHBC100LAHS5 closed-loop sensor arus efek Hall menggunakan prinsip loop tertutup (kompensasi), menyediakan isolasi listrik antara sirkuit primer dan sekunder.AC, atau arus pulsa dengan rentang pengukuran0-100A dan rasio putaran1:1200. Produk ini memiliki tegangan pasokan+5V±5% dan tegangan output nominal± 0,625V ± 0,5%. Ini menawarkan akurasi tinggi dan pemasangan yang mudah.Inverter,Penggerak kecepatan variabel AC/DC,UPS,mengaktifkan catu daya,sensor arus fotovoltaik,pengukuran kotak combiner energi baru,sensasi arus tenaga angin,Penginderaan arus peralatan pengisian EV,aplikasi mobil drive-by-wire,konversi frekuensi peralatan rumah tangga,kompresor udara otomatis,sensor arus baterai hybrid, danSistem kemudi listrik mobil.
Fitur:
- Terkunci
- Arus operasi: 0 sampai 100A
- Pasokan listrik: +5V±5%
- Tegangan output nominal: ±0,625V±0,5%
- Tingkat akurasi tinggi
- Mudah dipasang
Aplikasi:
- Aplikasi Inverter
- AC/DC variable speed drive (penggerak kecepatan variabel)
- Sumber daya listrik tak terputus (UPS)
- Sumber daya daya modus switched (SMPS)
- Aplikasi arus fotovoltaik (PV)
- Pengukuran Kotak Kombinator Energi Baru
- Deteksi arus industri tenaga angin
- Peralatan pengisian kendaraan listrik penginderaan arus
- Aplikasi Mobil By-Wire
- Konversi frekuensi peralatan rumah tangga
- Aplikasi kompresor udara otomatis
- Sensor arus baterai hibrida
- Aplikasi sistem kemudi listrik mobil
Data listrik:
| HBC100LAHS5 | |
| Nomer arus masuk ((Ipn) | 100 | A |
| Jangkauan arus uji ((Ip) | ±240 | A |
| Rasio belokan ((Np/Ns) | 1:1200 | T |
| Tegangan output nominal | ± 0,625 ± 0,5% | V |
| Tegangan pasokan | +5±5% | V |
| arus konsumsi | 20+ Ip *( Np/Ns) | mA |
| Tegangan Offset | 20,5% ± 0,4% | V |
| Tegangan referensi (VR) | 20,5% ± 0,5% | V |
| Tegangan referensi eksternal | 2.0-2.8 | V |
| Tegangan Offset Drift | ≤ ± 0.1 | mV/°C |
| Tegangan keluar Drift | ≤ ± 0.05 | mV/°C |
| LinearityIp=0-±Ipn) | ≤ ± 0.2 | % FS |
| Kelas | ≤ ± 1.0 | % |
| di/dt | > 100 | A/μS |
| Waktu respons ((100A/μS, 10%~90%) | ≤ 1 | μS |
| Bandwidth ((-3dB) | DC ¢100 | KHZ |
| Tegangan isolasi ((50HZ,AC,1min) | 5.0 | KV |
| Suhu Operasi (TA) | -40+85 | °C |
| Suhu penyimpanan (TS) | -40+105 | °C |
| Berat kotor ((M) | 22 | g |
Catatan: Spesifikasi produk dapat disesuaikan
FAQ
T: Apa prinsip kerja dari sensor efek Hall loop tertutup?
A: Sensor efek Hall loop tertutup menggunakan elemen Hall untuk mendeteksi medan magnet yang dihasilkan oleh arus yang diukur.Sinyal output mendorong kumparan kompensasi untuk menghasilkan medan magnet yang berlawanan, sehingga fluks magnetik bersih di inti menjadi nol. arus kompensasi sebanding dengan arus yang diukur, memberikan akurasi tinggi, hasil pengukuran suhu rendah-penggeseran.
T: Apa artinya rasio putaran 1:1200?
A: Rasio putaran 1:1200 berarti rasio arus primer terhadap arus kompensasi sekunder adalah 1:1200Misalnya, arus primer 100A sesuai dengan arus kompensasi sekunder sekitar 83,3mA, yang dikonversi menjadi tegangan output ± 0,625V melalui resistor bawaan.
T: Untuk aplikasi energi baru apa produk ini cocok?
A: Produk ini cocok untuk sensing arus fotovoltaik, pengukuran kotak combiner energi baru, sensing arus tenaga angin, sensing arus peralatan pengisian EV,dan penginderaan arus baterai hibrida di bidang energi baru.
T: Bagaimana cara meminta sampel?
A: Anda dapat mengirimkan sampel aplikasi melalui situs web atau email kami. Mohon berikan informasi perusahaan Anda dan model target.gratis dan akan dikirim dalam waktu3-5 hari kerja. waktu pengiriman pesanan massal umumnya2 sampai 8 minggu.
