Transformator RF Balun SMD Kawat Tembaga Berlapis Email Profil Rendah untuk Pencocokan Broadband dan Mixer

5000 buah
MOQ
Bisa dinegosiasikan
harga

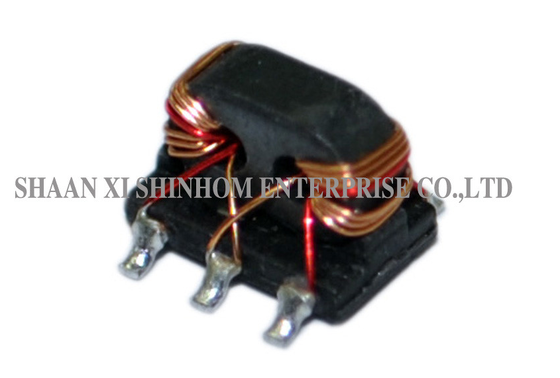

SMD Balun RF Transformer Enameled Copper Wire Low Profile for Broadband Matching and Mixers
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Frekuensi: 5-1500MHz
Rugi Pengembalian Input: 16,0dB Menit (Tipe 23dB)
Kehilangan Pengembalian Keluaran: 16,0dB Menit (Tipe 25dB)
Kerugian pengembalian kopling: 16,0dB Menit (Tipe 22dB)
Suhu Operasional: -40 ℃ hingga 85 ℃
Suhu Penyimpanan: -55°C sampai 100°C
Menyoroti:

Transformator RF Balun SMD Kawat Tembaga Berlapis Email

,

Transformator RF profil rendah untuk pencocokan broadband

,

Transformator RF untuk mixer dengan garansi
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS
Nomor model: RF3S-1601
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 1000000/bulan
Deskripsi Produk
SMD Balun RF Transformers Coils dengan kawat tembaga enamel, Base Pin Terminal di permukaan pemasangan

PeraturanSMD balun RF transformer serimenggunakan proses penggulung bifilar dengan kawat tembaga enamel, menawarkan stabilitas tinggi dan desain profil rendah.,cocok untuk mixer double-balanced, kopling, transformer broadband impedance matching, power combining and dividing networks, kopling arah, dan modem kabel dalam aplikasi RF.Winding kawat tembaga enamel memastikan kinerja RF yang sangat baik dan keandalan jangka panjangHal ini banyak digunakan dalam komunikasi nirkabel, RF front-end, uji dan pengukuran, dan peralatan jaringan broadband.

Fitur
  • Membungkus kawat tembaga enamel
  • Penggambaran bifilar kinerja stabil
  • Perlengkapan permukaan ️ cocok untuk SMT
  • Desain yang rendah hemat ruang
  • Cocok untuk transformator balun
  • Pencocokan impedansi broadband
  • Menggabungkan dan membagi kekuatan
  • Aplikasi kopling arah
Aplikasi
  • Mesin pencampur berimbang ganda
  • Kopling
  • Transformator yang cocok dengan impedansi broadband
  • Jaringan penggabungan dan pembagian listrik
  • Kopling arah
  • Modem kabel DOCSIS 3.0/3.1
  • Modul RF front-end
  • Peralatan komunikasi nirkabel
SPESIFIKASI ELEKTRONIK ((25°C,Z=75Ω)
Parameter Nilai
Frekuensi 5-1500MHz
Kerugian lini utama 1.7dB Max ((0.8dB Tip.)
Kopling 16.0±0.8dB
Kerugian pengembalian input 16.0dB Min(23dB Tip.)
Peningkatan hasil output 16.0dB Min(25dB Tip.)
Kerugian pengembalian kopling 16.0dB Min(22dB Tip.)
Isolasi 20.0dB Min(30dB Tip.)
Suhu operasi -40°C sampai 85°C
Suhu penyimpanan -55°C sampai 100°C
Transformator RF Balun SMD Kawat Tembaga Berlapis Email Profil Rendah untuk Pencocokan Broadband dan Mixer
FAQ

T: Apa fungsi utama dari trafo balun?

A:Balun Transformer (Balun Transformer) digunakan untuk konversi seimbang ke tidak seimbang, mengubah sinyal seimbang (sinyal diferensial) menjadi sinyal tidak seimbang (sinyal ujung tunggal), atau sebaliknya.Hal ini banyak digunakan dalam sirkuit RF, mixer, feed antena, dan jaringan broadband yang cocok.

T: Apa keuntungan dari proses penggulung bifilar?

A:Bifilar winding melibatkan penggulungan dua kawat tembaga enamel bersebelahan. Hal ini memastikan kopling yang erat antara dua gulungan, meningkatkan rasio penolakan mode umum dan keseimbangan fase / amplitudo,dengan demikian meningkatkan kinerja frekuensi tinggi dan stabilitas trafo balun.

T: Apa kelebihan kawat tembaga enamel dibandingkan dengan kawat tembaga biasa?

A:Kawat tembaga enamel memiliki lapisan enamel isolasi di permukaan, memastikan isolasi listrik antara gulungan.memberikan karakteristik frekuensi tinggi yang baik dan ketahanan panas.
