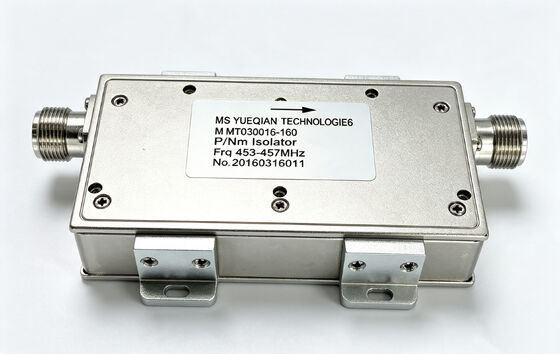

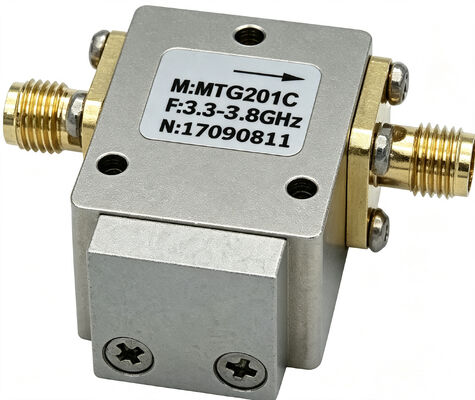

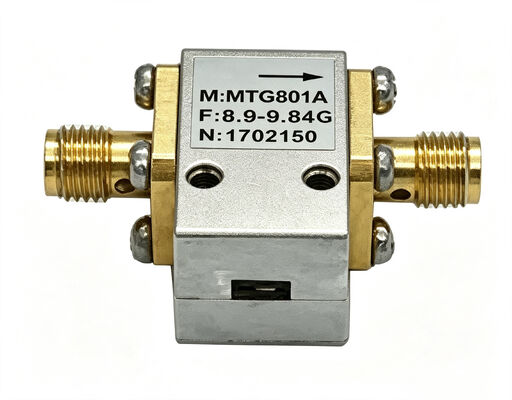

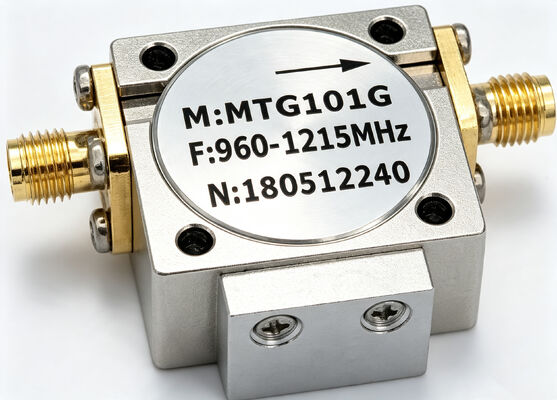

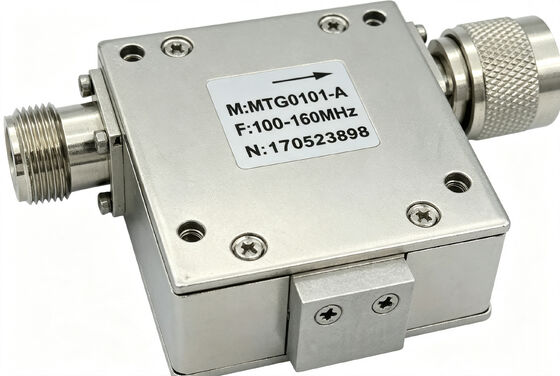

Isolator dan Sirkulator RF mencakup rentang frekuensi yang luas dari 0,1GHz hingga 40GHz. Menggunakan material ferit dan desain struktur microstrip / waveguide / coaxial. Menawarkan rugi sisip rendah (serendah 0,2dB), isolasi tinggi (hingga 23dB), dan VSWR yang sangat baik (serendah 1,15). Produk menawarkan kemampuan penanganan daya tinggi (daya rata-rata hingga 2000W, daya puncak hingga 10000W). Kompatibel dengan berbagai antarmuka konektor RF, termasuk SMA, N, L29, dan 2,92mm. Digunakan secara luas di stasiun pangkalan komunikasi nirkabel, sistem radar, peralatan uji dan pengukuran, komunikasi satelit, dan komunikasi 5G.
Fitur
- Rentang frekuensi – 0,1-40GHz
- Rugi sisip – serendah 0,2dB
- Isolasi – hingga 23dB
- VSWR – serendah 1,15
- Penanganan daya tinggi – hingga 2000W
- Pilihan konektor ganda – SMA/N/L29/2,92mm
- Suhu operasi luas – -55°C hingga +85°C
- Jenis struktur ganda – microstrip, waveguide, coaxial
Tabel Pemilihan Spesifikasi Produk
| Seri |
Rentang Frekuensi (GHz) |
Bandwidth |
Rugi Sisip (dB) |
Isolasi (dB) |
VSWR |
Daya (W) |
Tipe Konektor |
| MTG0101F |
0,1-0,34 |
10-200MHz |
0,3-0,4 |
20-23 |
1,20-1,25 |
60-400 |
SMA/N |
| MTG0301A |
0,2-1,4 |
10-1000MHz |
0,3-0,5 |
18-23 |
1,20-1,30 |
100-200 |
SMA/N |
| MTG0401B |
0,25-0,62 |
10-200MHz |
0,3-0,4 |
20-25 |
1,15-1,25 |
150-200 |
SMA/N |
| MTG0701B2 |
0,5-2,7 |
Pita penuh |
0,3-0,5 |
16-20 |
1,20-1,40 |
100-300 |
SMA/N |
| MTG101B |
0,8-3,8 |
70-400MHz |
0,3-0,5 |
18-25 |
1,20-1,30 |
100-200 |
SMA/N |
| MTG201F |
1,8-3,5 |
200-400MHz |
0,3-0,4 |
20-23 |
1,20-1,30 |
30-60 |
SMA |
| MTG401 |
3,3-8,0 |
200-1000MHz |
0,2-0,4 |
23-25 |
1,20 |
20-50 |
SMA |
| MTG501S |
3,5-8,0 |
200-1000MHz |
0,5 |
20 |
1,20 |
20-40 |
SMA |
| MTG801F |
5,6-22 |
Pita penuh |
0,4-0,6 |
18-20 |
1,25-1,30 |
10-20 |
SMA/2,92mm |
| MTG2030A |
18-36 |
4000MHz |
0,6 |
18 |
1,30 |
10-20 |
2,92mm |
Aplikasi
- Stasiun pangkalan komunikasi nirkabel
- Sistem radar
- Peralatan uji dan pengukuran
- Komunikasi satelit
- Sistem komunikasi 5G
- Komponen gelombang mikro
- Modul front-end RF
FAQ
T: Apa perbedaan antara isolator dan sirkulator?
J: Isolator adalah perangkat tiga port dengan satu port yang diakhiri dengan beban yang cocok. Sinyal hanya dapat bergerak dalam satu arah. Digunakan untuk melindungi sumber sinyal dari kerusakan daya pantul. Sirkulator adalah perangkat tiga port di mana sinyal bergerak secara berurutan dalam arah searah jarum jam atau berlawanan arah jarum jam (1→2→3→1). Dapat digunakan untuk aplikasi seperti antena pemancar/penerima bersama. Kedua perangkat bekerja berdasarkan karakteristik non-resiprokal material ferit.
T: Bagaimana cara memilih rentang frekuensi untuk isolator/sirkulator?
J: Pemilihan harus didasarkan pada frekuensi operasi sistem. Seri produk mencakup 0,1-40GHz, tersedia dalam tipe pita sempit (bandwidth 10-200MHz) dan pita lebar/pita penuh. Model pita sempit menawarkan rugi sisip yang lebih rendah dan isolasi yang lebih tinggi. Model pita lebar mencakup rentang frekuensi yang lebih luas dengan pilihan yang lebih fleksibel. Kami merekomendasikan pemilihan berdasarkan pita frekuensi operasi aktual dan persyaratan bandwidth sistem Anda.
T: Apa dampak rugi sisip dan isolasi pada sistem?
J: Rugi sisip mengacu pada kehilangan daya saat sinyal melewati perangkat. Semakin rendah semakin baik (nilai tipikal 0,2-0,6dB). Secara langsung memengaruhi penguatan sistem dan konsumsi daya. Isolasi mengacu pada redaman sinyal balik. Semakin tinggi semakin baik (nilai tipikal 18-23dB). Secara langsung memengaruhi tingkat perlindungan sumber sinyal dan efektivitas isolasi pemancar/penerima.
T: Berapa banyak daya yang dapat ditangani oleh isolator/sirkulator daya tinggi?

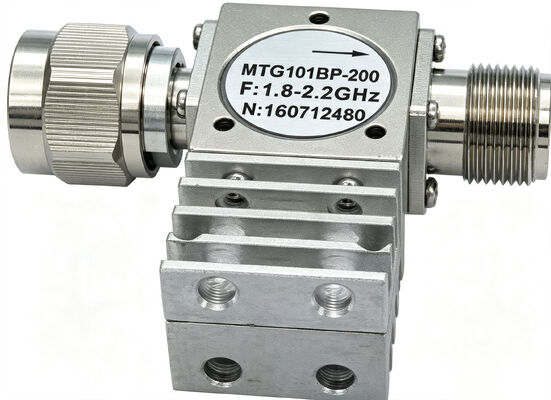

J: Seri ini menawarkan model daya tinggi dengan daya rata-rata hingga 2000W dan daya puncak hingga 10000W (dalam kondisi pulsa). Kemampuan penanganan daya spesifik bergantung pada frekuensi, bandwidth, tipe konektor, dan kondisi pembuangan panas. Model daya tinggi biasanya menggunakan konektor tipe N atau L29 dan dilengkapi dengan pendingin.
