fitur Galeri Deskripsi Produk bicara sekarang

fitur

Spesifikasi

Nomor model: Tipe EE/EF

Jenis: Magnet lembut

Nama Produk: Beroperasi dalam Inti Ferit Mn-Zn Magnetik Lembut frekuensi tinggi

Bahan: Inti Ferit Mn-Zn

Aplikasi: Magnet Industri, Produk Elektronik

Disesuaikan: Disesuaikan

Menyoroti:

EE EF inti ferrit kehilangan rendah

Inti ferit Mn-Zn frekuensi tinggi

Kerangka ferit untuk induktor transformator

Informasi dasar

Tempat asal: Cina

Nama merek: Shinhom

Sertifikasi: RoHS

Nomor model: ee

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Karton

Waktu pengiriman: 4~8 Minggu

Syarat-syarat pembayaran: T/T

Menyediakan kemampuan: 100000/Bulan

Galeri

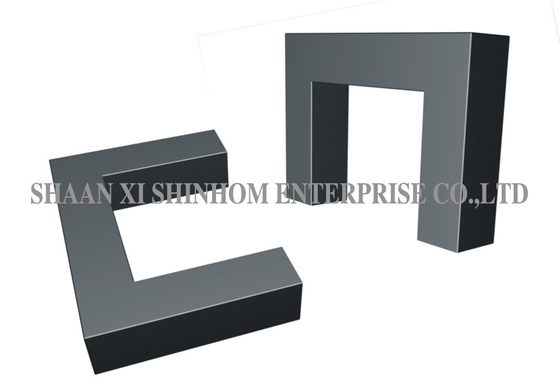

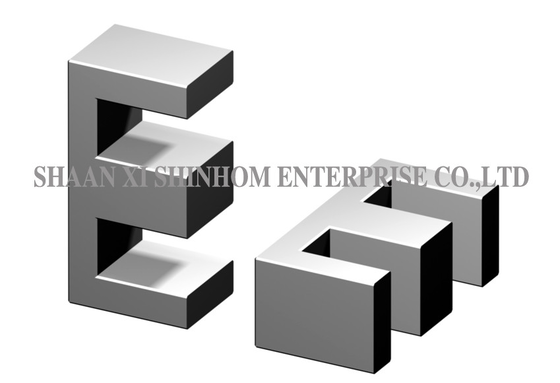

EE/EF Tipe Ferrite Core Low Loss High Frequency Mn-Zn Material untuk Transformer dan Induktor

Deskripsi Produk

PeraturanInti ferrit tipe EE/EFdiproduksi menggunakan bahan mangan-sink (Mn-Zn). Ini menawarkan kerugian rendah dan karakteristik frekuensi tinggi, yang dirancang khusus untuk aplikasi trafo dan induktor.Produk ini menawarkan kepadatan fluks saturasi yang tinggi, rentang induktansi yang luas, kapasitas arus yang tinggi, dan aliran kebocoran yang rendah. DCR rendah secara efektif mengurangi kerugian daya. Kontrol kebisingan yang baik memastikan operasi sistem yang stabil.Ukuran kompak memberikan output arus tinggi dengan kinerja tersedak yang sangat baik. Berbagai kelas bahan tersedia untuk memenuhi persyaratan frekuensi yang berbeda. Hal ini banyak digunakan dalam trafo, pemanasan induksi, mesin las inverter, catu daya galvanisasi,dan generator ozon.

Fitur

Bahan kejenuhan tinggi, biaya rendah & efisiensi tinggi
rentang induktansi yang luas, kapasitas arus tinggi kebocoran magnetik rendah
resistensi DC rendah, kontrol yang baik terhadap kebisingan karena konstruksi toroidal
Karakteristik: Volume kecil, output arus besar, kinerja tersedak arus yang sangat baik.
Berbagai bahan yang tersedia untuk memenuhi persyaratan frekuensi yang berbeda

Aplikasi

Transformer
Peralatan pemanasan induksi
Mesin pengelasan inverter
Sumber daya listrik galvanisasi
Generator ozon
Pemancar sumber daya
Induktor Koreksi Faktor Daya (PFC)
Induktor filter

Jangkauan inti:

EI Core, EE/EF Core, EER/ETD Core, UU Core, UYF Core, EP Core, RM Core, PM Core, PQ Core, ET/FT Core, T Core

TYPE	Dimensi ((mm)
TYPE	A	B	C	D	E	F
EE8	8.3±0.2	6	1.8±0.2	3.6±0.2	3.0±0.1	4.0±0.1
EE10	10.0±0.3	7	2.4±0.2	4.6±0.3	4.2±0.2	5.4±0.2
EE11	11.0±0.3	8	2.4±0.2	5.0±0.2	4.2±0.2	5.5±0.2
EE13	12.9±0.3	8.5	2.8±0.2	6.0±0.3	3.6±0.2	5.0±0.3
EE13A	13.0±0.3	10.2±0.3	2.6±0.2	5.9±0.2	4.6±0.1	6.0±0.2
EE16/7/5	16.0±0.3	12.0±0.3	3.8±0.2	4.8±0.2	5.2±0.2	7.2±0.1
EE16/8/5	16.1±0.6	11.3	4.55±0.2	4.5±0.2	5.9±0.2	8.0±0.2
EE19	19.0±0.3	14	4.8±0.3	4.8±0.3	5.7±0.2	8.0±0.3
EEL19	19.5±0.4	14.6menit	4.85 ± 0.25	4.85 ± 0.25	11.2±0.2	14.0±0.3
EE20	20.0±0.7	12.8	5.0±0.4	6.0±0.4	6.5±0.3	10.0±0.3
EF20	20.15 ± 0.7	14.1	5.7±0.3	5.65 ± 0.3	7.0±0.3	10.0±0.25
EF21	20.7±0.7	15	5.7±0.3	5.65 ± 0.3	7.3±0.2	10.1±0.2
EE22	22.0±0.6	15.6	5.7±0.3	5.7±0.3	5.4±0.3	9.2±0.3
EE25	25.0±0.4	18.6±0.3	6.5±0.3	6.5±0.3	6.8±0.2	10.0±0.2
EF25	25.0±0.4	18.6±0.3	7.2±0.3	7.2±0.3	6.8±0.2	12.5±0.2
EE25.4	25.4±0.7	18.7	6.5±0.2	6.3±0.3	6.6±0.4	10.0±0.4
EEL25	25.5±0.6	19.4±0.4	6.5±0.25	6.4±0.25	13.1±0.25	16.3±0.25

EE/EF Tipe Ferrite Core Low Loss High Frequency Mn-Zn Material untuk Transformer dan Induktor

FAQ

T: Apa perbedaan antara core tipe EE dan EF?

A: Inti tipe EE memiliki kaki sisi simetris dengan bagian tengah kaki persegi atau bulat.Inti tipe EF (Economical Flat) adalah desain datar dan hemat biaya dengan dimensi yang lebih kompak, cocok untuk pemasangan PCB kepadatan tinggi dan aplikasi profil rendah.

T: Apa karakteristik ferrit mangan-sink (Mn-Zn) dibandingkan dengan nikel-sink (Ni-Zn)?

A: Ferrit mangan-sink menawarkan permeabilitas tinggi, kepadatan fluks kejenuhan tinggi, dan biaya rendah, cocok untuk aplikasi trafo dan induktor daya tinggi frekuensi rendah hingga menengah (≤1MHz).Nikel-zinc ferrite menawarkan resistivitas tinggi, cocok untuk penghapusan EMI frekuensi tinggi (> 1MHz) dan aplikasi RF. Pilihan harus didasarkan pada frekuensi operasi.

T: Seri inti apa yang tersedia untuk produk ini?

A: Beberapa seri inti tersedia, termasuk EI, EE/EF, EER/ETD, UU, UYF, EP, RM, PM, PQ, ET/FT, dan T. Ini mencakup aplikasi dari trafo sinyal hingga catu daya switching bertenaga tinggi.
