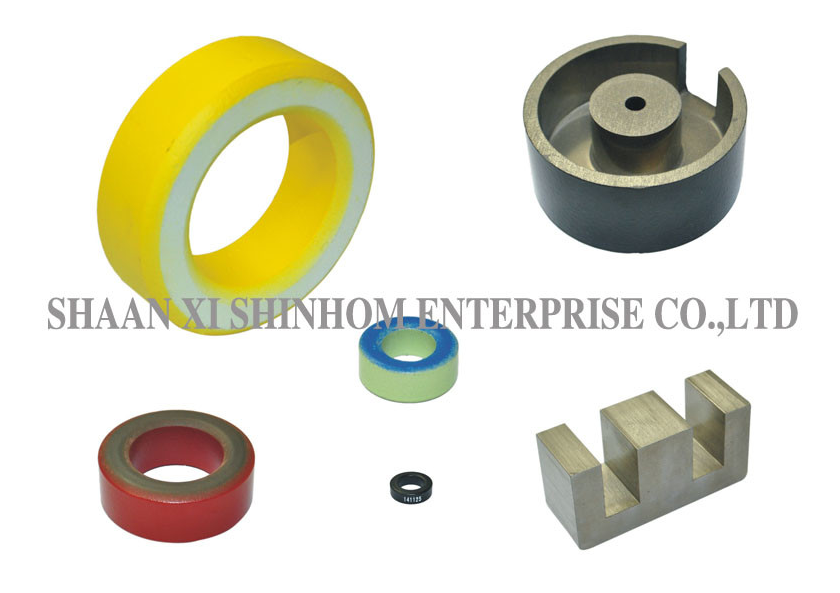

Peraturaninti bubuk besimenawarkan berbagai bentuk termasuk toroidal, tipe E, silinder, dan tipe I. Mereka diproduksi dengan menggunakan bahan paduan berbasis besi, berbasis kobalt, dan nanocrystalline,menawarkan kehilangan arus pusaran rendah dan kepadatan fluks kejenuhan tinggi (> 1.56T). Produk ini menawarkan kemampuan kejenuhan bias anti-DC yang kuat, kerugian rendah, dan efisiensi tinggi. Kisaran suhu operasi adalah -55 °C sampai +130 °C. Ini banyak digunakan dalam pencekik PFC inverter surya,output chokes, sistem tenaga rel berkecepatan tinggi, konverter tenaga surya, dan berbagai sirkuit koreksi faktor daya.
Fitur
- Kerugian arus pusaran rendah
- Ketumpatan fluks kejenuhan tinggi Bs> 1,56T
- Aplikasi untuk penukar energi surya PFC chokes dan outputchokes
- Sistem tenaga kereta api berkecepatan tinggi
- Inti nanokristalin berbasis Fe
- Core transformer Mag-Amp berbasis bersama
- Bahan utama: Berbasis Fe, paduan nanokristalin, Co-base
- Intensitas induksi magnetik saturasi tinggi
- Volume inti kecil
- Struktur persegi panjang
- Pembukaan inti
- Tahan bias DC jenuh
- Kerugian rendah
- Stabilitas suhu yang sangat baik -55 sampai 130°C
- Ukuran inti yang disesuaikan dan berbagai karakteristik tersedia
Aplikasi
-
Inverter surya pencekik PFC
-
Penghambat output
-
Sistem tenaga kereta api berkecepatan tinggi
-
Konverter tenaga surya
-
Sirkuit Koreksi Faktor Daya (PFC)
-
Transformator penguat magnetik Mag-Amp
-
Sumber daya listrik switching frekuensi tinggi
-
Aplikasi penekanan saturasi bias DC
| Bagian No. |
AL nH/N2 |
A (mm) |
B ((mm) |
C ((mm) |
| T50-26 Kuning/Bodas |
33 |
12.7±0.5 |
7.7±0.5 |
4.83±0.50 |
| T68-26Kuning/putih |
43.5 |
17.5±0.5 |
9.4±0.5 |
4.83±0.50 |
| T80-26Kuning/Bodas |
46 |
20.2±0.5 |
12.6±0.5 |
6.35±0.64 |
| T90-26Kuning/putih |
70 |
22.9±0.5 |
14.0±0.5 |
9.53±0.64 |
| T94-26Kuning/putih |
60 |
23.9±0.5 |
14.2±0.5 |
7.92±0.64 |
| T106-26Kuning/Bodas |
93 |
26.9±0.5 |
14.5±0.5 |
11.1±0.64 |
| T130-26Kuning/Bodas |
81 |
33.0±0.5 |
19.8±0.5 |
11.1±0.64 |
| T150-26Kuning/putih |
96 |
38.4±0.5 |
21.5±0.5 |
11.1±0.64 |
| T60-52biru/hijau |
47 |
15.2±0.5 |
8.53±0.5 |
5.94±0.50 |
| T68-52biru/hijau |
40 |
17.5±0.5 |
9.40±0.5 |
4.83±0.50 |
| T80-52biru/hijau |
42 |
20.2±0.5 |
12.6±0.5 |
6.35±0.64 |
| T90-52biru/hijau |
64 |
22.9±0.5 |
14.0±0.5 |
9.53±0.64 |
| T106-52biru/hijau |
95 |
26.9±0.5 |
14.5±0.5 |
11.1±0.64 |
| T130-52biru/hijau |
79 |
33.0±0.5 |
19.8±0.5 |
11.1±0.64 |
| T150-52biru/hijau |
89 |
38.4±0.5 |
21.5±0.5 |
11.1±0.64 |
Catatan:Karena ada banyak spesifikasi dan varietas inti bubuk besi tipe t, harap berikan persyaratan khusus untuk ukuran bentuk dan induktansi saat memesan.
FAQ
T: Apa keuntungan dari kernel bubuk besi dibandingkan dengan kernel ferrit?
A:Inti bubuk besi menawarkan kepadatan fluks saturasi yang lebih tinggi (> 1.56T) dan kemampuan saturasi bias anti-DC yang kuat, cocok untuk aplikasi arus tinggi, kepadatan daya tinggi.Inti ferrit memiliki kehilangan frekuensi tinggi yang lebih rendah tetapi kepadatan fluks saturasi yang lebih rendah (sekitar 0.3-0.5T). Inti bubuk besi lebih cocok untuk pencekikan daya dan aplikasi PFC.
T: Apa karakteristik inti paduan nanokristalin?
A:Inti paduan nanocrystalline menawarkan kepadatan fluks saturasi tinggi (> 1.56T), kehilangan inti yang rendah, dan stabilitas suhu yang sangat baik.Mereka menggabungkan karakteristik kejenuhan tinggi dari inti bubuk besi dengan keuntungan kerugian rendah dari inti ferrit.Mereka cocok untuk aplikasi high-end seperti sistem tenaga rel berkecepatan tinggi dan inverter surya.
T: Bentuk inti apa yang tersedia dalam seri ini?
A:Ada banyak bentuk yang tersedia, termasuk toroidal, tipe E, silinder, dan drum. Struktur inti yang tepat dapat dipilih berdasarkan aplikasi dan ruang instalasi tertentu.
T: Apa pentingnya kemampuan kejenuhan bias anti-DC?
A:Dalam penyedotan PFC dan aplikasi penyedutan output, arus bias DC yang besar dapat menyebabkan jenuh inti, yang menyebabkan penurunan induktansi yang tajam.Kemampuan kejenuhan bias anti-DC yang sangat baik dari inti ini memastikan induktansi yang stabil di bawah kondisi arus tinggi, menjaga efisiensi penyaringan.
