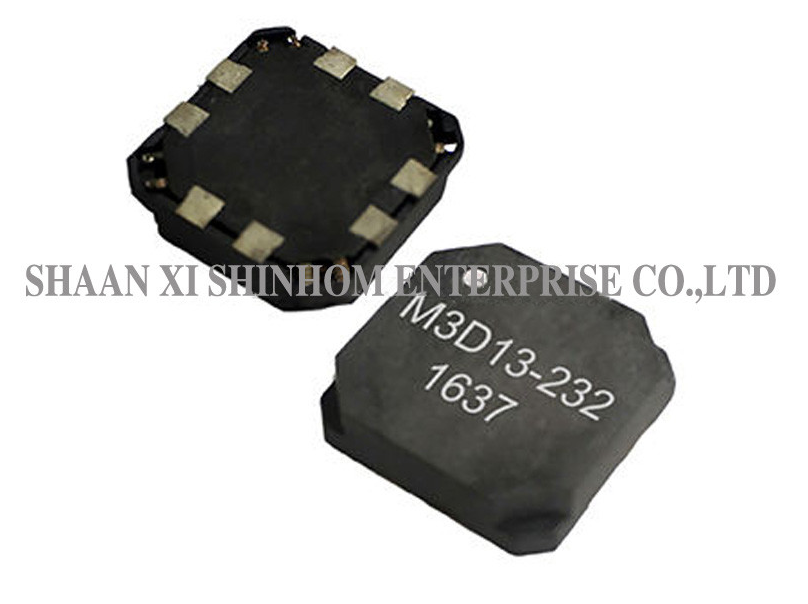

Antena Kumparan Transponder RFID 3D SMD untuk Sistem Entri Tanpa Kunci Pasif Otomotif

PeraturanSMD 3D RFID transponder antena kumparanmemiliki ukuran kompak 13,0 × 13,0 × 3,1 mm. Ini menggunakan tiga kumparan independen yang dikombinasikan di sepanjang sumbu X, sumbu Y, dan sumbu Z untuk mencapai cakupan spasial penuh,memastikan penerimaan sinyal yang konsisten dari segala arah. Struktur multilayer ferrit memberikan kinerja listrik yang sangat baik. Desain profil rendah menghemat ruang PCB.Solusi terintegrasi tiga kumparan satu komponen mengurangi biaya perakitan dan meningkatkan keandalan sirkuitHal ini banyak digunakan dalam sistem entri otomotif pasif tanpa kunci, sistem start tanpa kunci, fungsi bangun TPMS, kontrol logistik industri, kontrol akses, dan perangkat pelacakan.

• Dimensi 13.0×13.0×3.1mm
• Cakupan tiga sumbu X-sumbu / Y-sumbu / Z-sumbu / XY-sumbu
• Faktor Q yang tinggi
• Struktur berlapis ferrit
• Desain low-profile
• Kisaran suhu operasi yang luas
• Paket SMD
• Integrasi tiga kumparan komponen tunggal

• Otomotif
• Passive Keyless Entry dan Keyless Go Systems
• RTPMS dengan fungsi bangun
• Logistik dan kontrol industri
• Kontrol Akses
• Perangkat pelacak

• Uji frekuensi. : 125KHz / 1V.
• Operasi Temp. : -40°C ~ +85°C
• Sensitivitas (S0) diukur dengan Helmholtz Coils H=8,36 A/m@125kHz.
• SRF: Frekuensi Self Resonant dari kumparan.
• Wx/Wy/Wz berarti kumparan poros X, Y dan Z.
• f20/f125/f134.2 berarti frekuensi resonansi 20kHz, 125kHz dan 134.2kHz.
• Uji dalam kondisi kelembaban relatif 85%
• Setiap nilai induktansi lain di LF atau toleransi yang lebih ketat dapat disediakan. Juga dapat disediakan nilai induktansi yang berbeda dalam sumbu penggulung yang berbeda. Silakan hubungi penjual kami untuk setiap pertanyaan.

Untuk lebih banyak antene RFID, silakan kunjungi situs web kami atau hubungi kami.

T: Apa perbedaan antara kumparan 3D dan kumparan satu sumbu standar?

A: Sebuah kumparan 3D mengintegrasikan tiga kumparan independen di sepanjang sumbu X, Y, dan Z menjadi satu komponen, mencapai cakupan spasial penuh.Terlepas dari arah dari mana transponder mendekati antenaHal ini sangat cocok untuk aplikasi dengan orientasi yang tidak pasti, seperti sistem akses tanpa kunci pasif otomotif.

T: Apa keuntungan dari integrasi tiga-coil-komponen tunggal?

A: Dibandingkan dengan menggunakan tiga single-axis coil terpisah, tiga-coil single-komponen integrasi mengurangi jumlah komponen, menghemat ruang PCB, menyederhanakan proses penempatan,meningkatkan efisiensi produksi, dan meningkatkan keandalan sirkuit secara keseluruhan.

T: Apa keuntungan dari struktur ferrit multilayer?

A: Struktur ferrit multilayer memberikan permeabilitas magnetik yang tinggi dan kinerja listrik yang sangat baik dalam ukuran yang kompak.Hal ini memastikan koil mempertahankan faktor Q tinggi dan induktansi stabil pada frekuensi operasi, dengan stabilitas yang baik di berbagai suhu.
