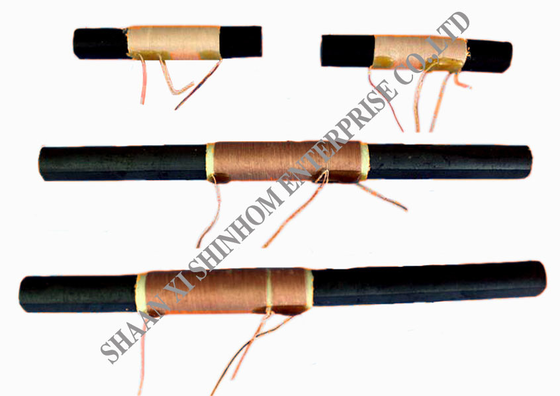

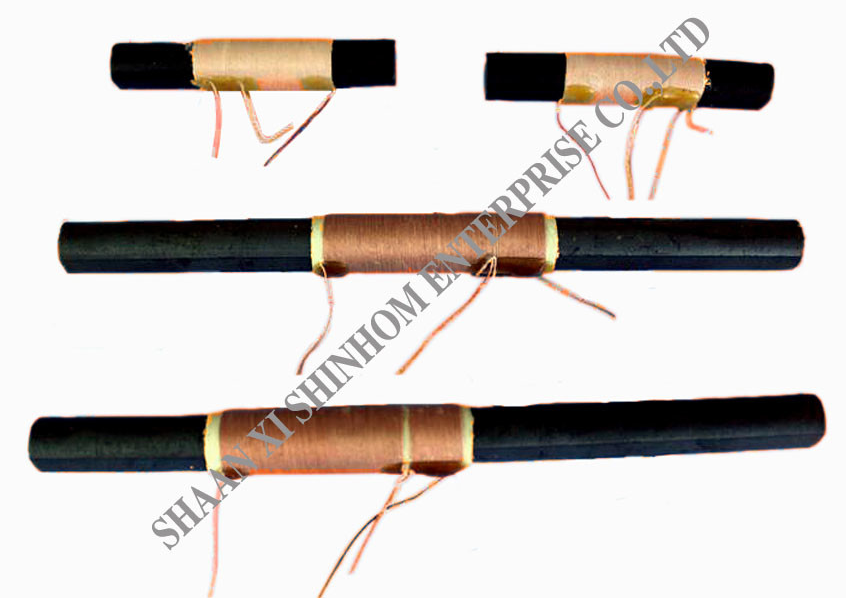

High Q RFID Coil untuk Sistem Kontrol Akses dan Pengisian Tanpa Kabel

Kumparan antena RFID untuk sistem RFID dan aplikasi kartu IC pintar

Ini Kumparan antena RFID dirancang untuk sistem RFID dan aplikasi kartu IC pintar. Induktansi adalah 734µH±2% , frekuensi operasi adalah 125kHz , faktor Q adalah ≥120 , dan frekuensi resonansi mandiri adalah ≥1.7MHz. Produk ini menggunakan proses lilitan multi-lapisan sarang lebah dengan kawat Litz , menawarkan faktor Q tinggi dan rentang induktansi yang luas. Berbagai jenis struktur didukung, termasuk antena RFID untuk sistem kontrol akses, kumparan silinder RFID, kumparan kartu IC pintar, dan kumparan pengisian daya nirkabel. Diameter kawat tersedia dari 0,04mm hingga 1,3mm. Arus pengenal hingga 50A. Rentang suhu operasi adalah -55°C hingga +155°C. Produk ini banyak digunakan dalam sistem kontrol akses RFID, kartu IC pintar, pengisian daya nirkabel, penginderaan industri, dan elektronik otomotif.

FITUR

• Kumparan antena pemancar terkecil
• Berbagai struktur kumparan RFID memenuhi spesifikasi pelanggan:
• Nilai Q tinggi dan rentang induktansi luas
• Lilitan tipe sarang lebah dengan kawat tembaga sutra
• Disesuaikan dengan spesifikasi pelanggan
• Arus pengenal hingga 50A
• Suhu operasi: -55 hingga +155 °C
• Diameter kawat 0,04mm hingga 1,3mm
• Kumparan RFID untuk antena RFID sistem kontrol akses

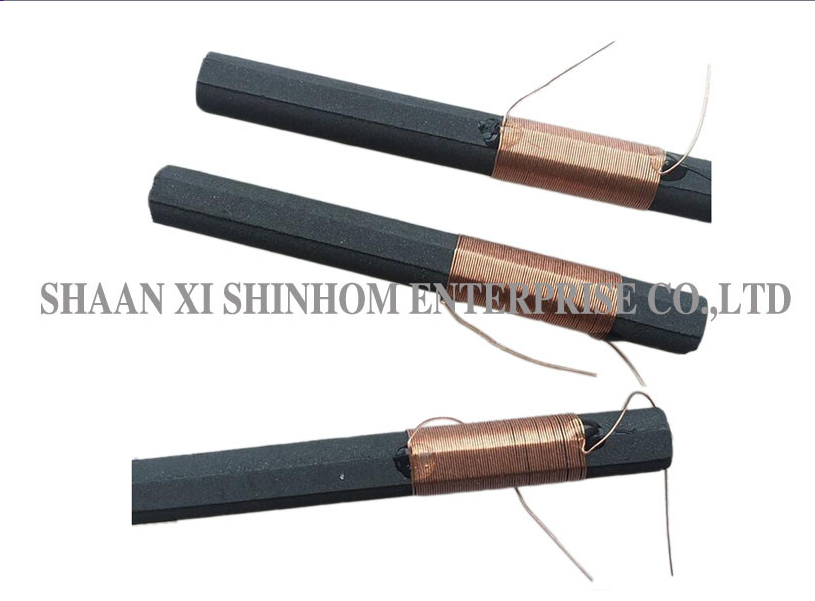

• Kumparan silinder RFID
• Kumparan RFID untuk kartu IC pintar
• Kumparan pengisian daya nirkabel
• Pesanan khusus diterima

Aplikasi

• Sistem kontrol akses RFID
• Kartu IC pintar
• Penerima pengisian daya nirkabel
• Sistem entri tanpa kunci pasif otomotif
• Tag pelacakan aset industri
• Perangkat komunikasi jarak dekat NFC
• Sensor IoT medis
• Tag elektronik hewan

Spesifikasi kelistrikan:

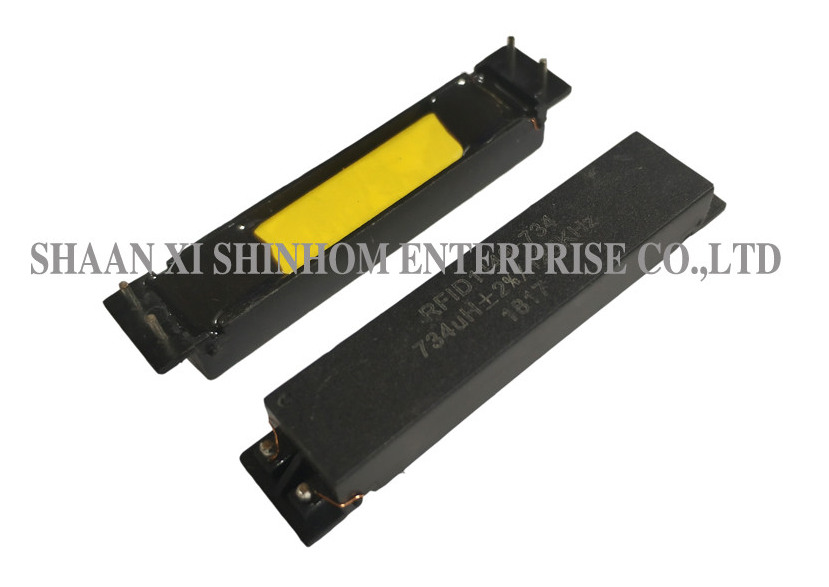

• L: 734uH±2% @125KHz,1V
• DCR: 2,8Ω±10%
• Q: 120 Min@125KHz,1V
• SRF: 1,7MHz Min
• Suhu operasi: -40°C hingga +125°C
• Suhu penyimpanan: -40°C hingga +85°C

Untuk kumparan antena RFID lainnya, silakan kunjungi situs web kami atau hubungi kami.

FAQ

T: Apa keuntungan lilitan sarang lebah dibandingkan dengan lilitan biasa?

J: Lilitan sarang lebah menggunakan lilitan bertingkat multi-lapisan untuk secara efektif mengurangi kapasitansi terdistribusi. Hal ini meningkatkan frekuensi resonansi mandiri (SRF), memungkinkan kumparan mempertahankan induktansi dan faktor Q yang stabil pada frekuensi operasi. Struktur sarang lebah juga meningkatkan kekuatan mekanik dan memberikan ketahanan getaran yang lebih baik.

T: Apa fungsi kawat Litz?

J: Kawat Litz terbuat dari beberapa untaian tembaga tipis berinsulasi yang dipilin bersama. Kawat ini secara efektif mengurangi kerugian efek kulit dan efek kedekatan pada frekuensi tinggi, meningkatkan faktor Q kumparan dan sensitivitas penerimaan sinyal. Ini adalah pilihan material utama untuk meningkatkan kinerja antena RFID.

T: Berapa lama waktu pengiriman dan metode pengemasan apa yang digunakan?

J: Waktu tunggu standar adalah 2-8 minggu setelah konfirmasi pesanan, tergantung pada spesifikasi produk dan jumlah pesanan. Produk dikemas dengan aman dengan karton, busa, palet, film pembungkus, dan tali pengikat untuk memastikan transportasi internasional yang aman.
