Rumah /Produk/Komponen RF Mikrowave/Induktor kerucut broadband seri BC dengan Flying Leads untuk aplikasi 10 MHz/40 GHz dan DCR rendah

Induktor kerucut broadband seri BC dengan Flying Leads untuk aplikasi 10 MHz/40 GHz dan DCR rendah

5000
MOQ
BC Series Broadband Conical Inductor with Flying Leads for 10 MHz–40 GHz Applications and Low DCR
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Rentang induktansi: 0,22 μH hingga 8,0 μH (±5%)
Dcr (maks): 0,10 Ω hingga 3,39 Ω
Irm (maks): 230 mA hingga 1200 mA
Tipe Pemasangan: Lead terbang (lubang tembus, sudut dapat disesuaikan)
Tingkat Sensitivitas Kelembaban (MSL): Level 1 (kehidupan lantai tidak terbatas)
Kemasan: 25 buah per baki
Menyoroti:

Induktor Kerucut Broadband 10 MHz – 40 GHz

,

Induktor RF Lead Terbang

,

Induktor Gelombang Mikro DCR Rendah
Informasi dasar
Tempat asal: Cina
Nama merek: SHINHOM
Sertifikasi: RoHS/ISO/UL/CE/IATF16949/CNAS
Nomor model: Induktor BC-Seires
Dokumen: BC-Seires inductor_.pdf
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 2~8 minggu
Syarat-syarat pembayaran: L/C,T/T
Deskripsi Produk

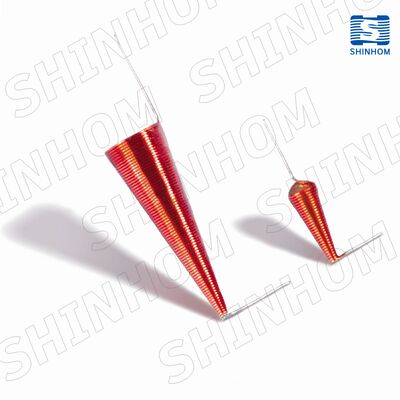

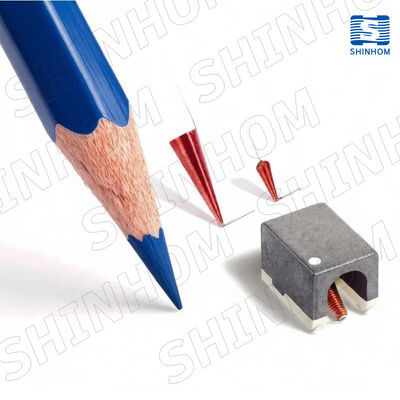

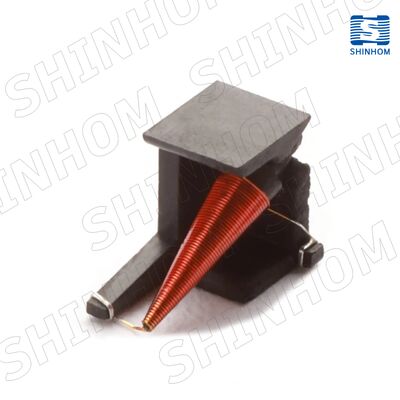

Induktor kerucut broadband seri BC dengan Flying Leads (10 MHz-40 GHz)

Induktor kerucut broadband seri BC memiliki fitur unikdesain struktur kerucut, secara efektif mengurangi kapasitas parasit dan memungkinkanrentang frekuensi operasi yang sangat luas dari 10 MHz hingga 40 GHzDesain terminal fly-lead-nya memberikan pilihan pemasangan yang fleksibel dan sudut instalasi yang dapat disesuaikan, memungkinkan posisi yang tepat dalam modul RF dan sirkuit gelombang mikro.resistensi DC rendahdan akapasitas penanganan arus hingga 1200 mA, dengan rentang induktansi dari00,22 μH sampai 8,0 μH.

Produk ini sesuai denganStandar lingkungan RoHS, bebas halogen, dan REACH, dan memilikiRating MSL Tingkat 1Hal ini banyak digunakan dalam jaringan bias ultra-wideband, modul RF, dan aplikasi sirkuit gelombang mikro.

Fitur

  • Operasi ultra-wideband10MHz sampai 40GHz

  • Struktur kerucutMengurangi kapasitas parasit

  • Pintu terbang️ Fleksibel pemasangan, sudut yang dapat disesuaikan

  • DCR rendahMengurangi kehilangan frekuensi tinggi

  • Arus tinggiHingga 1200mA Irms

  • Kisaran induktansinya️ 0,22μH sampai 8,0μH

  • Suhu operasi luas-40°C sampai +125°C

  • MSL Tingkat 1️ Kehidupan lantai tanpa batas

Spesifikasi Listrik (pada 25°C)
Nomor Bagian Induktansi (± 5%) DCR (Ω) maksimal Irms (mA)
BC-R22J 0.22 μH 0.10 1200
BC-R53J 0.53 μH 0.15 1060
BC-1R2J 1.20 μH 1.05 270
BC-1R6J 1.65 μH 0.60 490
BC-2R3J 2.35 μH 1.61 270
BC-2R7J 20,75 μH 0.40 675
BC-6R3J 6.35 μH 0.92 480
BC-6R5J 6.50 μH 0.70 650
BC-8R0J 80,00 μH 3.39 230
Induktansi diukur pada 10 MHz, 0,1 Vrms, 0 Adc. Rating Irms berdasarkan kenaikan suhu 40 °C dari 25 °C lingkungan.

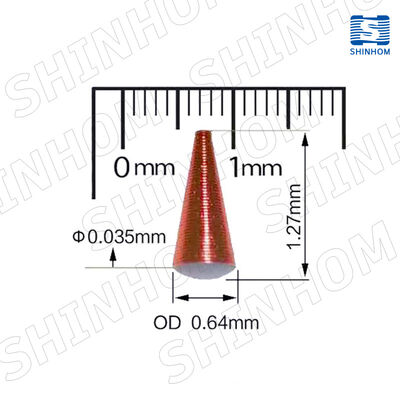

Dimensi Mekanis (mm)
Nomor Bagian A (±0,05) B max C max D (±0,25) E (± 0,25)
BC-R22J 0.20 1.45 3.51 4.216 2.54
BC-R53J 0.20 1.80 4.55 4.216 2.54
BC-1R2J 0.20 1.14 2.92 4.216 2.54
BC-1R6J 0.20 1.70 4.42 4.216 2.54
BC-2R3J 0.20 1.52 3.81 4.216 2.54
BC-2R7J 0.20 2.72 7.87 6.985 2.54
BC-6R3J 0.20 2.95 8.82 6.985 2.54
BC-6R5J 0.20 3.56 11.05 9.906 2.54
BC-8R0J 0.20 1.88 6.02 4.572 2.54
Aplikasi
  • Jaringan Bias Ultra-Wideband¢ Sirkuit Bias-Tee
  • Modul RFModul RF front-end
  • Sirkuit gelombang mikroPengolahan sinyal gelombang mikro
  • Komunikasi optikModul optik berkecepatan tinggi
  • Uji & PengukuranPerlengkapan uji broadband
  • Sistem RadarRadar frekuensi tinggi ujung depan
FAQ

T: Apa kelebihan induktor kerucut dibandingkan dengan induktor tradisional?

A:Struktur kerucut secara efektif mengurangi kapasitansi parasit, memungkinkan kinerja induktansi yang stabil pada rentang frekuensi yang sangat luas (10 MHz sampai 40 GHz),yang sulit dicapai dengan induktor konvensional.


T: Apa manfaat dari desain fly-lead?

A:Struktur fly-lead menyediakan pilihan pemasangan yang fleksibel dan sudut pemasangan yang dapat disesuaikan,memudahkan posisi dan pengelasan komponen dalam modul RF terbatas ruang dan sirkuit gelombang mikro, terutama untuk perakitan manual dan tuning.


T: Apa rentang frekuensi induktor ini mendukung?

A:Seri BC mendukung rentang frekuensi yang sangat luas dari10 MHz sampai 40 GHz, meliputi aplikasi dari RF ke pita frekuensi gelombang mikro.
