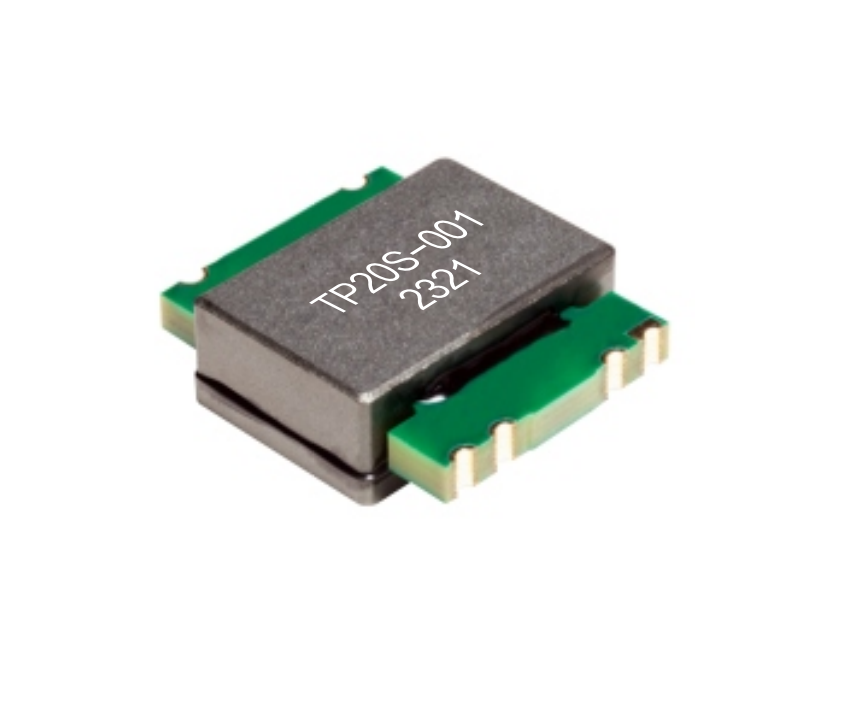

Frekuensi tinggi 60W Transformer Planar Seri TP20S

Direkayasa untuk konversi daya generasi berikutnya, Seri TP20S dari transformator planar menghasilkan daya hingga 60 watt dengan efisiensi luar biasa dan profil yang sangat rendah hanya 9,0 mm. Dioptimalkan untuk pengoperasian frekuensi tinggi dari 200 kHz hingga 700 kHz, konstruksi planarnya yang canggih mencapai kepadatan daya yang unggul, menjadikannya solusi ideal untuk aplikasi yang dibatasi ruang yang membutuhkan kinerja yang kuat dan andal di lingkungan industri, otomotif, dan telekomunikasi.

Fitur:

• Kepadatan Daya Tinggi: Ukuran ringkas 22 mm x 23,5 mm memungkinkan kepadatan daya hingga 400 watt per inci kubik.

• Desain Efisiensi Tinggi: Arsitektur magnetik planar canggih meminimalkan kerugian untuk meningkatkan kinerja termal.

• Rentang Frekuensi yang Diperluas: Dioptimalkan untuk pengoperasian yang stabil dari 200 kHz hingga 700 kHz.

• Konstruksi yang Kokoh: Beroperasi secara andal dalam rentang suhu yang luas dari –40°C hingga +125°C.

• Induktansi Kebocoran Rendah: ≤0,5 μH desain mengurangi kerugian switching dan kebisingan dalam rangkaian frekuensi tinggi.

Karakteristik Listrik

Aplikasi

• Konversi Daya DC/DC: Topologi konverter maju, jembatan penuh, setengah jembatan, dan push-pull berkepadatan tinggi.

• Infrastruktur Telekomunikasi: Catu daya untuk server, router, dan penguat stasiun pangkalan.

• Sistem Industri: Penggerak motor, sistem kontrol, dan peralatan otomatisasi yang membutuhkan kinerja yang kuat.

• Otomotif & Transportasi: Pengisi daya onboard (OBC), sistem manajemen baterai (BMS), dan sistem powertrain untuk kendaraan listrik dan peralatan berat.

FAQ

T: Apa perbedaan transformator planar frekuensi tinggi ini dengan jenis lilitan kawat tradisional?
J: Seri TP20S menggunakan struktur lilitan planar datar, yang memberikan kinerja termal yang jauh lebih baik, profil yang lebih rendah, dan parameter listrik yang lebih konsisten seperti induktansi kebocoran rendah, menjadikannya unggul untuk catu daya mode-switch (SMPS) frekuensi tinggi, kepadatan tinggi.

T: Manajemen termal apa yang direkomendasikan untuk output daya 60W penuh?
J: Meskipun dirancang untuk efisiensi tinggi, mencapai daya terukur penuh terus-menerus mungkin memerlukan tata letak PCB yang sesuai dengan lubang termal dan/atau aliran udara berdasarkan lingkungan aplikasi tertentu untuk mempertahankan suhu pengoperasian yang aman.

T: Apakah rasio putaran atau tegangan khusus tersedia?
J: Ya, desain khusus didukung untuk produksi volume. Silakan hubungi tim dukungan kami dengan persyaratan listrik dan mekanik spesifik Anda.
