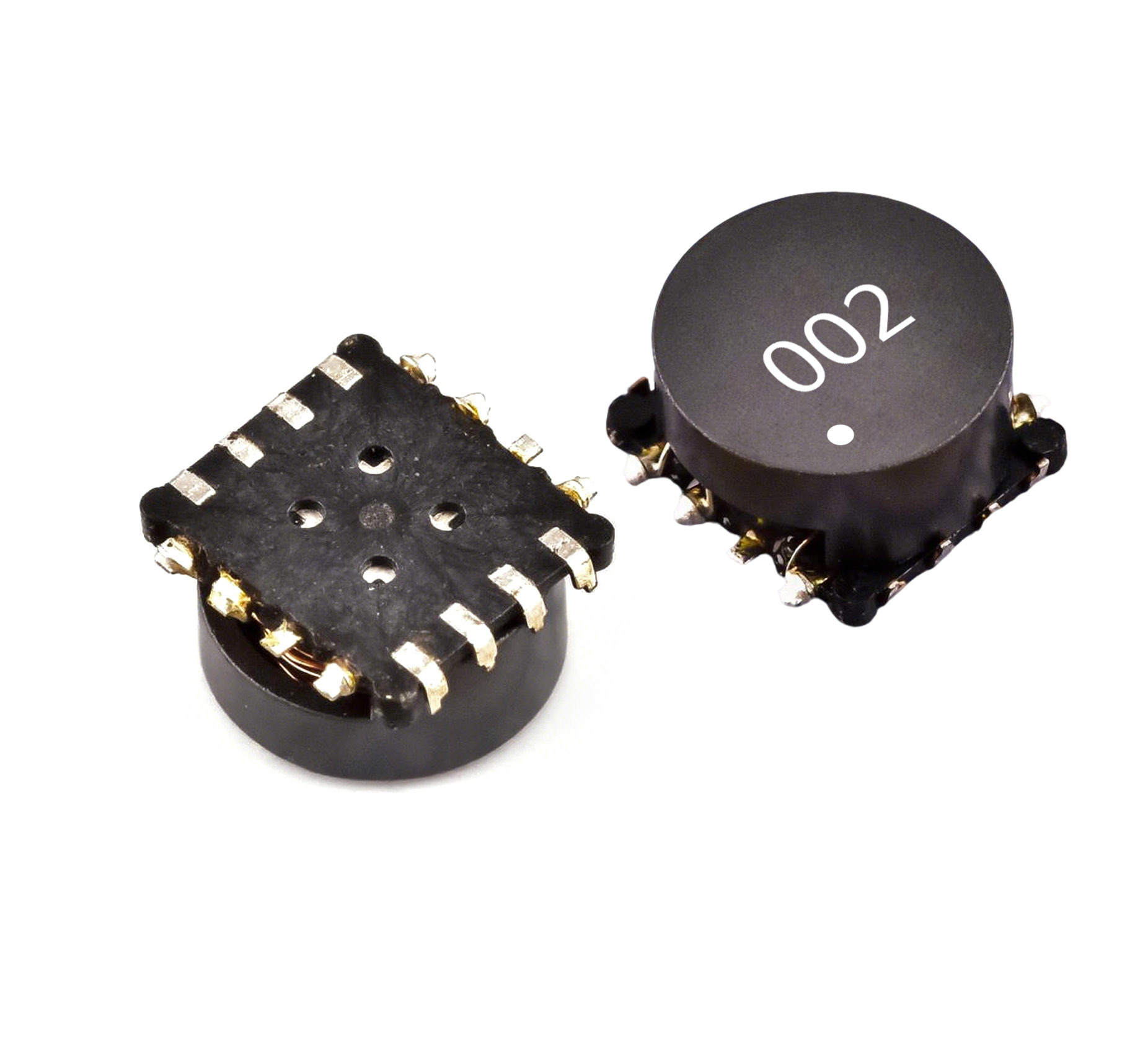

Photoflash Kondensator Pengisian Transformer SDRS Seri

Dirancang untuk transfer energi yang cepat dalam sistem photoflash kompak, SDRS5630T Series memberikan pengisian kapasitor efisiensi tinggi dengan rasio belokan hingga 1:25Desain profil rendah dan induktansi kebocoran yang diminimalkan memastikan kinerja yang stabil di rentang suhu industri (-20 ° C hingga +110 ° C).Transformer ini memiliki isolasi yang diperkuat (500Vrms tahan tegangan) dan penggulung presisi untuk pengiriman energi pulsa yang konsisten dalam aplikasi terbatas ruang.

Fitur

• Profil Ultra-Rendah: 5,8mm maksimum tinggi untuk optimalisasi ruang PCB.

• Induktansi kebocoran yang diminimalkan: Meningkatkan efisiensi transfer energi.

• Temp operasi yang diperpanjang: -20°C sampai +110°C keandalan.

• Surface-Mount (SMD): Kompatibilitas perakitan otomatis.

• Isolasi Tegangan Tinggi: 500Vrms tahan tegangan.

• Kemasan pita dan gulungan: Produksi yang efisien (dicatat sebagai "Rolls Completion" dalam data sheet).

  Karakteristik Listrik

  Nomor Bagian	Rasio putaran (Np:Ns)	Pri Induktansi (μH) ±20%	Sek Induktansi (mH) Ref.	Pri DCR (mΩ)	Sec DCR (Ω)
  SDRS5630T-001	1:15	16.1	3.5	392	85.0
  SDRS5630T-002	1:10.2	8.5	0.8	370	20.0
  SDRS5630T-003	1:15	10.0	2.2	250	52.1
  SDRS5630T-004	1:25	10.0	6.3	250	85.4
  SDRS5630T-005	1:15	9.9	2.2	252	52.1
  SDRS5630T-006	1:17	18.5	4.7	418	75.8

  Catatan: Daftar lembar data menduplikasi entri SDRS5630T-004; tabel hanya mencerminkan model unik.




  Karakteristik Fisik

  • Dimensi: 5,6 ± 0,2 mm (W) × 3,0 mm maksimum (H) × 5,8 mm maksimum (L).

  • Konfigurasi terminal: Desain 8-pin (lihat diagram liking: Pin 1-4 = Np, Pin 5-8 = Ns).

  • Pemasangan: Tata letak pad dioptimalkan untuk pemasangan aliran kembali SMD.




  Aplikasi

  • Digital Imaging: Pengisian kondensor kecepatan tinggi untuk unit flash DSLR/kamera kompak.

  • Pencahayaan Strobe: Generasi pulsa yang hemat energi dalam photoflash portabel.

  • Sensor Industri: Sirkuit pemicu yang membutuhkan debit tegangan tinggi yang cepat.

  • Perangkat Medis: Sistem flash kompak untuk peralatan endoskopi/diagnostik.




  Kepatuhan & Kemasan

  • Bahan sesuai RoHS.

  • Kemasan pita dan gulungan standar ("Rolls Completion").
