Transformer daya SMD yang kuat dengan isolasi yang diperkuat untuk sirkuit industri suhu tinggi dan jejak kompak

5000
MOQ

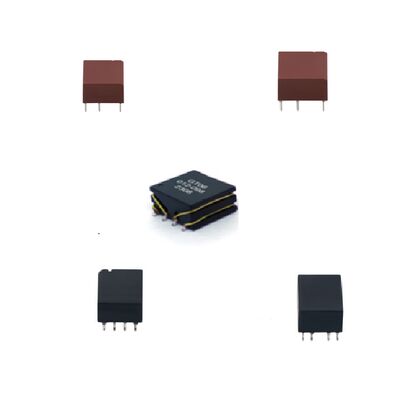

Robust SMD Power Transformer with Reinforced Insulation for High-Temperature Industrial Circuits and Compact Footprint
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Menyoroti:

Kompak Footprint Power Transformer

,

Transformer Daya SMD

,

Transformator Daya Isolasi Diperkuat
Informasi dasar
Tempat asal: Cina
Nama merek: SHINHOM
Sertifikasi: RoHS
Nomor model: GT06LXXA0
Dokumen: GT06LXXA0 _.pdf
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 2 ~ 8 minggu
Syarat-syarat pembayaran: L/C,T/T
Deskripsi Produk
Transformer daya SMD yang kuat & diperkuat untuk sirkuit industri suhu tinggi
Seri GT06LXXA0 adalah transformator daya SMD berkinerja tinggi yang dirancang untuk aplikasi industri dan otomotif yang menuntut.Dirancang untuk beroperasi secara andal di kisaran suhu yang diperpanjang dari -40°C sampai +125°C, memiliki isolasi diperkuat sesuai dengan IEC62368-1, memastikan keamanan dan daya tahan dalam lingkungan tegangan tinggi.Transformer isolasi ini memberikan kinerja listrik yang sangat baik, termasuk induktansi kebocoran rendah dan isolasi interwinding yang tinggi, menjadikannya ideal untuk konverter DC-DC, catu daya, dan antarmuka sinyal terisolasi.
Spesifikasi Utama
Parameter Spesifikasi
Mengubah Rasio Opsi Beberapa rasio tersedia (1:1, 1:2, 8:3, 3:4, dll) tergantung pada model
Induktansi (Pin 1-3) 538μH sampai 680μH (±35%) diukur pada 100kHz, 100mVrms
Induktansi kebocoran (1-3 dengan 4-6 terpendek) Sedikitnya 0,6μH hingga 2,0μH maksimal
Kapasitas (Primary to Secondary) ≤ 15pF sampai 30pF maksimal
DCR (Primary 1-3) 750mΩ sampai 1500mΩ maksimal
DCR (Sekunder 6-4) 750mΩ sampai 1300mΩ maksimal
Tegangan isolasi 4KVrms (550Vrms terus menerus)
Creepage & Clearance ≥ 8mm antara primer dan sekunder
Suhu operasi -40°C sampai +125°C
Suhu penyimpanan -40°C sampai +125°C
Profil Soldering Gelombang Memenuhi pedoman pemanasan sebelumnya, ramp-up, zona kritis, dan suhu puncak
Rating MSL Tingkat 1, masa pakai lantai 0,5 tahun pada suhu ≤30°C/60%RH
Aplikasi Utama
Sumber daya listrik industri: Modul DC-DC terisolasi, konverter daya switch-mode
Elektronik Otomotif: Pengecas on-board, sistem manajemen baterai, dan sistem tenaga EV
Telekomunikasi & Jaringan: Antarmuka sinyal terisolasi, PoE (Power over Ethernet) transformator
Sistem energi terbarukan: Inverter surya, konverter penyimpanan energi yang membutuhkan isolasi yang diperkuat
Peralatan Kritis Medis & Keselamatan: Tahap daya di mana isolasi dan keandalan yang tinggi adalah wajib
Adaptor Daya Konsumen & IoT: Desain AC-DC dan DC-DC yang kompak dan mampu suhu tinggi
Label:

Transformer frekuensi tinggi bersertifikat AEC-Q200

4KVrms Isolasi Tegangan Power Transformer

Kompak SMD Footprint Isolation Transformer
