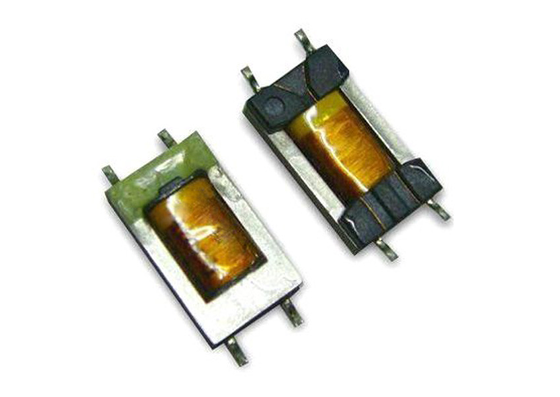

Transformer Isolasi Audio Tipe EI 20Hz-20kHz 600:600Ω untuk Sistem Telepon

Ini.Transformer isolasi audio tipe EIdirancang untuk sistem audio dan aplikasi isolasi telekomunikasi. rentang frekuensi adalah 20Hz hingga 20kHz. Impedansi adalah 600:600Ω. Rasio putaran adalah 1:1.Wiststand tegangan: 1250VAC / 1mA / 2 detik (Primer-Sekunder). Hal ini banyak digunakan dalam sistem telepon, sistem PABX, modem, peralatan audio multimedia, dan aplikasi isolasi telekomunikasi.

Fitur

• Rasio belokan 1:1 (Pin1-3 : Pin6-4)

• Impedansi 600Ω ± 10% @ 1KHz

• Induktansi utama 1.5H Min @ 250Hz, 0.5V

• DCR (Pin1-3 / Pin6-4) 75Ω Max

• Kerugian penyisipan ≤1,0dB @ 1KHz

• Tanggapan frekuensi: ± 0,35dB Max (300Hz-4,0KHz)

• Kehilangan pengembalian ≥20dB @300Hz / ≥23dB @1KHz/4KHz

• Balansa longitudinal ≥ 70dB (200Hz-4.0KHz)

Spesifikasi listrik:

• Rasio belokan: Pin1-3: Pin6-4=1:1
• Induktansi Pin1-3: 1,5H Min@250Hz,0.5V
• Impedansi: 600Ω±10%@1KHz,0dB,4-6 W/H 600Ω Beban
• Pin1-3 DCR: 75Ω Max
• Pin4-6 DCR: 75Ω Max
• Kerugian penyisipan: 1,0dB Max@1KHz,0dB,W/H 600Ω Beban
• Respon frekuensi: ± 0,35dB Max@ 300Hz~4,0KHz
• Kehilangan pengembalian: 20dB Min@ 300Hz
• 23dB Min@ 1KHz
• 23dB Min@ 4KHz
• BAL longitudinal: 70dB Min@200Hz~4.0KHz
• Hi-Pot: 1250VAC,1mA,2S Pri ke detik

• Suhu operasi:-25 sampai +125°C

  Suhu penyimpanan: -25 sampai +85°C

Aplikasi

• Sistem telepon

• Bursa cabang swasta PABX

• Modem

• Peralatan audio multimedia

• Isolasi telekomunikasi

• Isolasi sinyal audio

• Peralatan penyiaran

• Peralatan komunikasi

Shinhom Kebijakan kontrol kualitas

Shinhom adalah garis hidup untuk mencari kepuasan pelanggan, yang dapat diperoleh dengan kombinasi kualitas yang superior, waktu pengiriman yang wajar,harga yang kompetitif serta layanan yang berorientasi pada pelangganUntuk memastikan bahwa produk yang dihasilkan sesuai dengan permintaan pelanggan.

FAQ

T: Apa arti dari parameter kerugian pengembalian?

A:Kehilangan pengembalian ≥ 20dB @ 300Hz dan ≥ 23dB @ 1kHz / 4kHz menunjukkan bahwa trafo memiliki karakteristik pencocokan impedansi yang sangat baik di pita frekuensi audio.efisiensi transmisi energi tinggi, memastikan kualitas sinyal audio.

T: Apa artinya keseimbangan longitudinal ≥70dB?

A:Keseimbangan longitudinal ≥ 70dB menunjukkan bahwa trafo memiliki kemampuan penekanan sinyal mode umum yang kuat.memberikan kinerja anti interferensi yang lebih baik dalam aplikasi telekomunikasi dan audio.

T: Bagaimana cara meminta sampel?

A:Anda dapat mengirimkan contoh aplikasi melalui situs web atau email kami. Harap berikan informasi perusahaan Anda dan model target.gratisdan akan dikirim dalam3-5 hari kerja. Masa pengiriman pesanan massal umumnya2- 8 minggu.
