Ferrite Chip Bead Inductor High Frequency EMI Suppression untuk Filter Kebisingan dan Sumber Daya

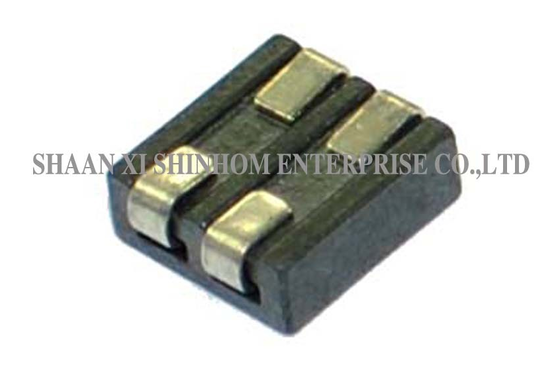

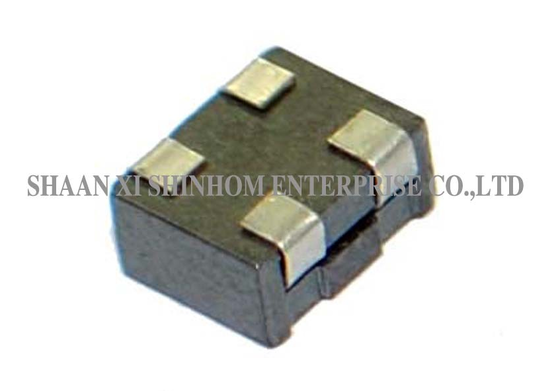

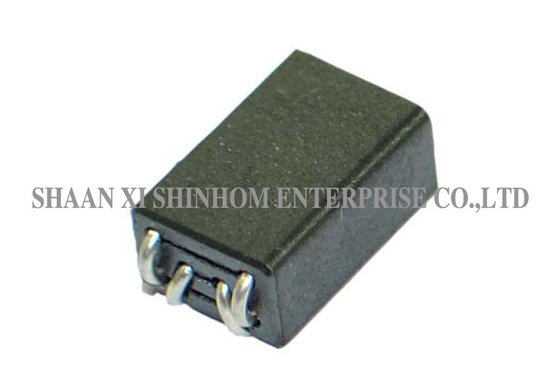

Ini SMD ferrite manik induktor menggunakan SMB tipe permukaan-mount paket. Ini menawarkan frekuensi tinggi EMI penekanan dan nol-flux karakteristik.Produk ini menyediakan kapasitas DCR rendah dan IDC tinggi (arus nominal). melalui-lubang axial ferrite manik juga tersedia sebagai pilihan. Hal ini banyak digunakan dalam peralatan penyaringan kebisingan, catu daya, perangkat nirkabel mobile, DC-DC konverter, perangkat GPS,peralatan komunikasi nirkabel, sistem jaringan, dan filter xDSL. Hal ini juga digunakan untuk perlindungan EMI di drive disk komputer dan papan PC, secara efektif menyaring kebisingan EMI dari sumber interferensi eksternal seperti radio mobil,Telepon seluler, dan perekam video.

• Manik-manik kawat yang dipasang di permukaan dengan frekuensi tinggi dan penekanan EMI
• Induktor DCR rendah dan IDC tinggi

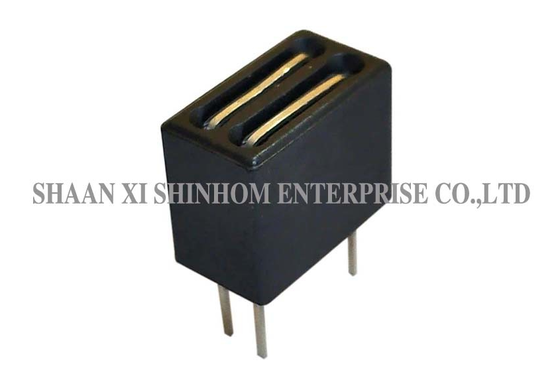

• Manik-manik ferit aksial melalui lubang untuk menekan EMI

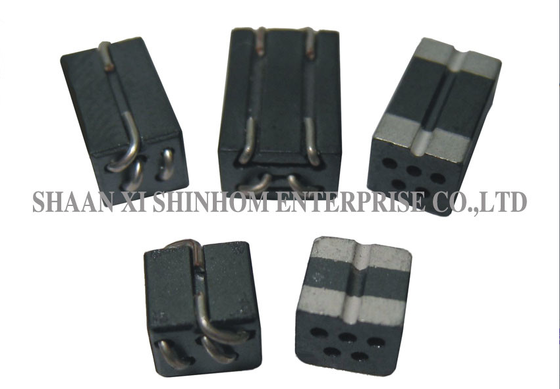

• Manik-manik ferit melalui lubang dalam konstruksi berantakan
• Kerucut ferit melalui lubang untuk pengukuran FCC dan EMC

• Perangkat penyaringan kebisingan
• Sumber daya listrik
• Sirkuit kontrol rel dan SCR
• Konverter modem, PDP, LCD, dan TV
• Radio seluler, konverter DC/DC
• Perangkat GPS
• Peralatan komunikasi nirkabel
• Sistem jaringan, filter xDSL
• Drive disk komputer dan papan PC untuk menyaring EMI dari sumber eksternal seperti radio mobil, ponsel dan VCR

• Impedansi: 20Ω Ref@25MHz
• Impedansi: 33Ω Ref@100MHz ((25Ω Min)
• Impedansi: 36Ω Ref@300MHz
• DCR: 0,75mΩ Max
• Listrik nominal: 15A Max
• Tegangan nominal: 280Vdc Max
• Suhu operasi: -40°C ~ +125°C

Untuk lebih banyak EMI Suppression Ferrite Core, silakan kunjungi situs web kami atau hubungi kami.

A: Desain fluks magnetik nol berarti manik tidak memiliki fluks bias DC di inti dalam kondisi operasi normal.memastikan karakteristik impedansi yang stabil dan efektivitas penekanan EMI bahkan dalam kondisi arus tinggi.

A: SMB-type (Surface Mount Bead) adalah paket manik-manik yang dipasang di permukaan standar dengan dimensi dan spesifikasi pad yang ditentukan.cocok untuk produksi volume tinggi dan desain PCB kompak.

A: manik ferrit dipasang di titik masuk dari saluran sinyal atau kabel listrik.mengubah energi kebisingan EMI eksternal menjadi panas dan membuangnya, mencegah sinyal interferensi masuk ke sirkuit internal papan PC.
