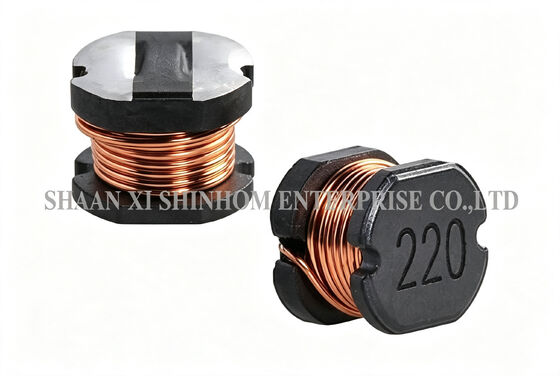

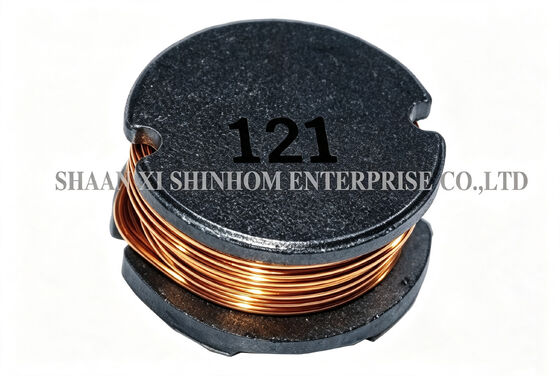

Wide Temp SMD Power Inductor SDR Series untuk PDA dan Flash Memory Programmers

5000 buah
MOQ
Bisa dinegosiasikan
harga
Wide Temp SMD Power Inductor SDR Series for PDA and Flash Memory Programmers
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Struktur Berliku: Kumparan tunggal
Struktur Magnetizer: Koil ferit
Nilai nduktor: Induktor Tetap
Frekuensi Kerja: Frekuensi Tinggi
Sifat Operasi: Kumparan Tersedak
Toleransi: ±10%,±20%
Menyoroti:

SMD induktor daya rentang suhu luas

,

Induktor seri SDR untuk PDA

,

pemrogram memori flash induktor permukaan
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS/ISO/UL/CE/IATF16949/CNAS
Nomor model: Seri SDR
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 1000000/bulan
Deskripsi Produk
SDR Series SMD Induktor Daya Berkualitas Tinggi

PeraturanSeri SDRInduktor daya SMD arus tinggi tanpa pelindung memiliki struktur terbuka tanpa pelindung dengan keuntungan biaya sebagai daya saing inti.1.0μH sampai 1200μH. arus rencananya sampai4.5A.

PeraturanDesain flat topcocok untuk pemasangan otomatis pick-and-place. kompatibel dengan proses pengelasan fase uap dan proses pengelasan inframerah, dengan ketahanan panas pengelasan260°C/10 detik.

Suhu operasi:-40°C sampai +85°C. Suhu penyimpanan:-40°C sampai +105°C.

Hal ini banyak digunakan dalamPDA,Konverter DC-DC untuk laptop,Pemrogram flash PDA,Konverter buck-boost, danset-top box.

Fitur
  • Arus hingga 4,5A
  • Arus Besar
  • Flat-top untuk Pick & Place
  • Biaya rendah
Aplikasi
  • Ideal untuk Palm-Top dan Laptop DC-DC Converters
  • Memori Flash PDA
  • Konverter step-up, step-down
  • Kotak atas
INFORMASI TEKNIS
  • Suhu operasi:-40°C sampai +85°C
  • Suhu penyimpanan: -40°C sampai +105°C
  • Metode pengelasan: Fase uap, Infrared Reflow
  • Ketahanan terhadap panas pengelasan:260°C selama 10 detik
  • Resistensi pelarut: Sesuai dengan MIL-STD-202E
Panduan pembelian
  1. FREQ.(L) dengan HP4284A dan HP4285A (setara dapat diterima)
    • 0-8.2μH ((7.95MHz) 10-82μH ((2.52MHz) 100-1200μH ((1KHz)
  2. Toeransi induktansi
    • SDR0302 1,0-470μH ± 20% ((M)
    • SDR 0403 1,0-27μH±20% ((M) 33-470μH±10% ((K)
    • SDR0503 1,0-2,7μH±20% ((M) 33-1000μH±10 ((K)
    • SDR0504 1,0-27μH±20% ((M) 33-47μH±15% ((L) 56-1000μH±10% ((K)
    • SDR0703 10-47μH±20% ((M) 56-470μH±10% ((K)
    • SDR 0705 10-470μH ± 20% ((M)
    • SDR1004 10-47μH±20% ((M) 56-560μH±10% ((K)
    • SDR1005 10-39μH±20% ((M) 47-820μH±10% ((K)
    • SDR1008 10-82μH±20% ((M) 100-1200μH±10% ((K)
  3. DCR: GW813 atau QuadTech 1880 Milliohmmeter
  4. IDC Max dikurangi 10% dari nilai awalnya
Wide Temp SMD Power Inductor SDR Series untuk PDA dan Flash Memory Programmers

Catatan:Spesifikasi produk dapat disesuaikan.

FAQ
T: Apa rentang induktansi dan arus nominal dari seri SDR?

A:Seri SDR mencakup rentang induktansi dari1.0μH sampai 1200μH, dengan arus nominal hingga4.5ARentang induktansi yang luas dan kapasitas arus yang tinggi membuatnya cocok untuk berbagai konverter DC-DC dan aplikasi manajemen daya perangkat portabel.

T: Apa keuntungan dan kerugian dari struktur tanpa pelindung dibandingkan dengan struktur pelindung?

A:Induktor tanpa pelindung menggunakan struktur sirkuit magnet terbuka.biaya yang lebih rendah,ukuran yang lebih kecil, dan umumnyaarus jenuh yang lebih tinggiKelemahannya adalah aliran kebocoran yang lebih tinggi, yang dapat menyebabkan EMI ke sirkuit sensitif terdekat.struktur yang tidak tertutup adalah pilihan yang lebih hemat biaya.

T: Apa keuntungan dari desain flat top?

A:Desain atas datar memastikan penghisapan nozel yang stabil dan posisi yang akurat selama penempatan otomatis, meningkatkan efisiensi produksi dan hasil SMT.Permukaan datar juga memfasilitasi pengakuan sistem inspeksi visual, sehingga cocok untuk jalur produksi otomatis kecepatan tinggi.
