Transformer pembakaran tegangan tinggi 15KV untuk pembakar gas/minyak dan generator ozon

3000 buah
MOQ
Bisa dinegosiasikan
harga
High Voltage Ignition Transformer 15KV for Gas/Oil Burners and Ozone Generators
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Bahan inti: inti ferit
Tegangan keluaran: 15kv
Jenis: Koil pengapian tegangan tinggi
Penggunaan: Frekuensi Tinggi
Ukuran: 38.9*25.0*25.5mm
Turn Rasio: 69:1
Menyoroti:

Transformator pembakaran 15KV untuk pembakar

,

Transformer tegangan tinggi untuk generator ozon

,

Transformator pembakar minyak gas
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS/ISO/UL/CE/IATF16949/CNAS
Nomor model: HT3825-690
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 1000000/bulan
Deskripsi Produk
Transformator penyala tegangan tinggi

Ini transformator penyala tegangan tinggi dirancang untuk penyalaan burner gas/minyak, penggerak generator ozon, dan aplikasi pulsa tegangan tinggi industri. Tegangan keluaran hingga 15KV. Produk ini menggunakan topologi step-up frekuensi tinggi dengan rasio lilitan 69,5:1. Ini secara efisien meningkatkan masukan tegangan rendah ke keluaran pulsa tegangan tinggi, memberikan energi penyalaan yang kuat dan respons cepat. Induktansi primer: 12µH. Induktansi sekunder: 40mH. DCR primer: 75mΩ. DCR sekunder: 81,8Ω. Ini banyak digunakan pada burner gas, boiler berbahan bakar minyak, generator ozon, dan berbagai peralatan pulsa tegangan tinggi industri.

Fitur
  • Kumparan penyala untuk burner gas dan minyak
  • Transformator khusus untuk berbagai aplikasi
  • Transformator daya tegangan tinggi dan pulsa
  • Spesifikasi khusus diterima
Aplikasi
  • Perangkat penyala pemanas air gas
  • Burner boiler berbahan bakar minyak
  • Generator ozon industri
  • Sistem pemurnian udara
  • Sirkuit pemicu pulsa tegangan tinggi
  • Penyalaan elektronik kompor gas
  • Sistem kontrol pembakaran industri
  • Sumber pulsa tegangan tinggi penelitian ilmiah
Spesifikasi kelistrikan
Parameter Nilai
Induktansi (Pin2-1) 12uH±30%@1KHz,0.3V
Induktansi (Pin4-3) 40mH±10%@1KHz,0.3V
Rasio lilitan Sekunder:Primer=69.5Ref
DCR (Pin2-1) 75mΩ±10%
DCR (Pin4-3) 81.8Ω±10%

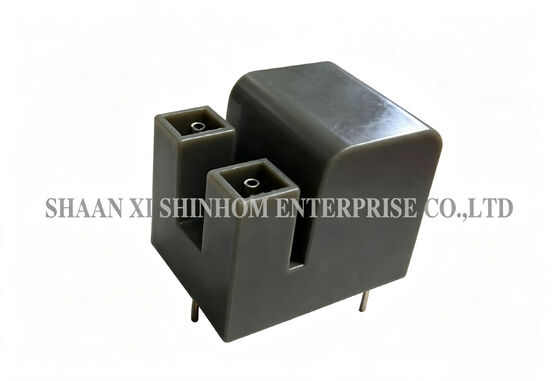

Transformer pembakaran tegangan tinggi 15KV untuk pembakar gas/minyak dan generator ozon

Catatan: Lebih banyak produk dapat disesuaikan

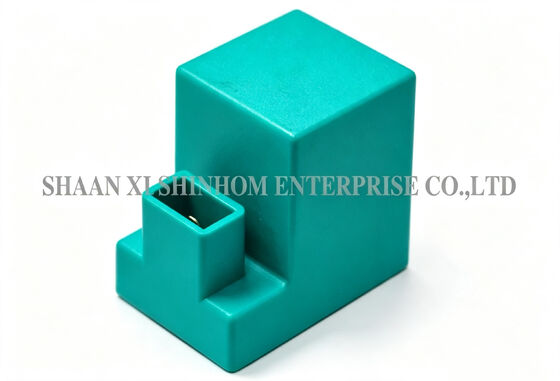

Transformer pembakaran tegangan tinggi 15KV untuk pembakar gas/minyak dan generator ozon

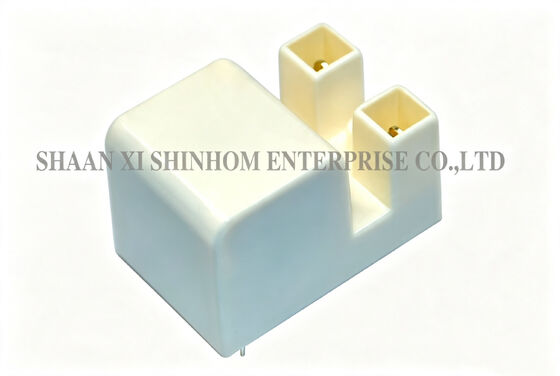

Transformer pembakaran tegangan tinggi 15KV untuk pembakar gas/minyak dan generator ozonTransformer pembakaran tegangan tinggi 15KV untuk pembakar gas/minyak dan generator ozonTransformer pembakaran tegangan tinggi 15KV untuk pembakar gas/minyak dan generator ozon



FAQ

T: Bagaimana tegangan keluaran dihitung untuk rasio lilitan 69,5:1?

J: Tegangan keluaran teoritis adalah: Tegangan Keluaran = Tegangan Masukan × Rasio Lilitan (69,5). Misalnya, pada masukan 12V, keluaran teoritisnya sekitar 834V. Pada masukan 24V, sekitar 1.668V. Tegangan keluaran aktual dipengaruhi oleh kondisi beban, kehilangan inti, dan parameter parasit. 15KV adalah kemampuan keluaran puncak maksimum. Kami merekomendasikan melakukan pengukuran aktual berdasarkan celah penyalaan dan medium Anda.

T: Berapa nilai induktansi lilitan primer dan sekunder?

J: Induktansi lilitan primer (Pin2-1) adalah 12µH ±30%. Induktansi lilitan sekunder (Pin4-3) adalah 40mH ±10%. Kondisi pengujian adalah 1KHz, 0.3V.

T: Berapa nilai DCR primer dan sekunder?

J: DCR primer (Pin2-1) adalah 75mΩ ±10%. DCR sekunder (Pin4-3) adalah 81,8Ω ±10%. DCR sekunder yang lebih tinggi disebabkan oleh banyaknya lilitan sekunder dan ukuran kawat yang halus. Ini adalah karakteristik normal dari transformator tegangan tinggi.
