Rumah /Produk/Mode Umum Tersedak/Low DCR SMD Common Mode Choke STC09 Series High Saturation Core untuk Konversi DC-DC dan Filter Input

Low DCR SMD Common Mode Choke STC09 Series High Saturation Core untuk Konversi DC-DC dan Filter Input

5000 buah
MOQ
Bisa dinegosiasikan
harga

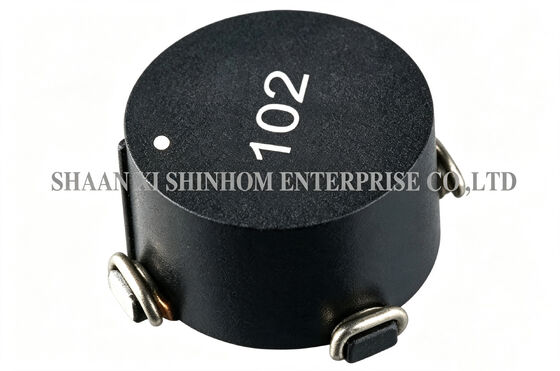

Low DCR SMD Common Mode Choke STC09 Series High Saturation Core for DC-DC Conversion and Input Filtering
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Rentang Saat Ini: 2.2A hingga 10A
Induktansi: 25uH hingga 2500uH
Frekuensi Tes: 100kHz
Warna Kasus: Hitam
Ukuran Bantalan: 29.2*29.2mm
Nama: Koil tersedak mode umum SMD
Menyoroti:

Low DCR SMD Common Mode Choke

,

Serial STC09 High Saturation Choke

,

Keterlambatan Mode Umum untuk Konversi DC-DC
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS/ISO/UL/CE/IATF16949/CNAS
Nomor model: Seri STC09
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 100000/Bulan
Deskripsi Produk

Induktor mode umum SMD Seri STC09, koil toroidal pemasangan permukaan dan choke toroidal mode umum, 25uH hingga 2500uH

Seri STC09 induktor mode umum toroidal SMD menggunakan desain frekuensi tinggi dan material inti saturasi tinggi. Rentang induktansi mencakup 25µH hingga 2500µH. Struktur sirkuit magnet tertutup toroidal secara efektif mengurangi radiasi EMI. DCR rendah mengurangi kehilangan daya. Paket SMD mendukung penempatan otomatis, kompatibel dengan jalur produksi SMT. Ini banyak digunakan dalam peralatan elektronik, konversi DC-DC (mode paralel), kopling isolasi, pemfilteran input (mode seri), dan penekanan EMI/RFI.

FITUR:
  • Material Saturasi Tinggi
  • Radiasi EMI Rendah
  • Pick and Place
  • Frekuensi Lebih Tinggi
  • Resistansi DC Rendah
  • Suhu Operasi: -40℃ hingga +125℃
  • Suhu Penyimpanan: -55℃ hingga +125℃
APLIKASI:
  • Peralatan Elektronik
  • Konversi DC - DC (Mode Paralel)
  • Isolasi/Kopling (Transformator)
  • Filter Input (Mode Seri)
  • Penekanan EMI/RFI
Low DCR SMD Common Mode Choke STC09 Series High Saturation Core untuk Konversi DC-DC dan Filter Input

Catatan: Spesifikasi produk dapat disesuaikan.

FAQ

T: Berapa rentang induktansi seri STC09?

J: Seri STC09 mencakup rentang induktansi dari 25µH hingga 2500µH, mencakup berbagai aplikasi dari nilai induktansi yang lebih kecil hingga nilai induktansi sedang. Nilai induktansi yang lebih rendah cocok untuk aplikasi pemfilteran frekuensi tinggi, sementara nilai induktansi yang lebih tinggi cocok untuk pemfilteran daya frekuensi rendah. Pemilihan bersifat fleksibel.

T: Apa keuntungan desain frekuensi tinggi untuk produk ini?

J: Desain frekuensi tinggi mengoptimalkan material inti dan struktur lilitan. Ini memungkinkan produk untuk mempertahankan impedansi mode umum yang tinggi dan kinerja pemfilteran yang stabil pada frekuensi switching yang lebih tinggi. Seri STC09 menawarkan rentang induktansi yang lebih kecil (mulai dari 25µH), membuatnya sangat cocok untuk catu daya switching frekuensi tinggi dan aplikasi pemfilteran EMI jalur sinyal berkecepatan tinggi.
