Induktor Mode Umum Toroidal SMD Arus Tinggi Seri STC08 200µH-20mH untuk Penekanan EMI/RFI

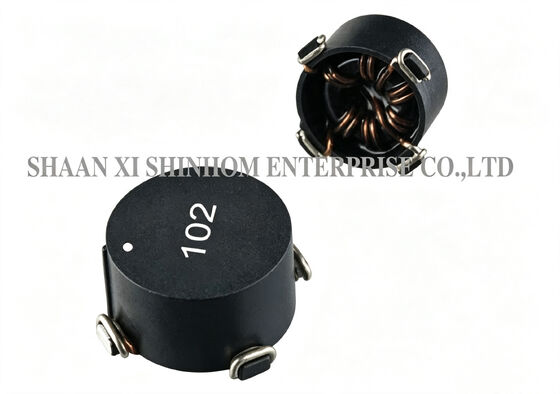

PeraturanSeri STC08SMD toroidal common-mode inductor menggunakan bahan inti saturasi tinggi dan struktur sirkuit magnet tertutup toroidal.Ini secara efektif mengurangi radiasi EMI dan cocok untuk aplikasi penyaringan daya dan saluran sinyal sensitif EMIRentang induktansi mencakup 200μH hingga 20mH. Paket SMD mendukung penempatan otomatis, kompatibel dengan jalur produksi SMT.Konversi DC-DC (mode paralel), penggabungan isolasi, penyaringan input (mode seri), dan penekanan EMI/RFI.

• Kisaran induktansinya 200μH sampai 20mH, pilihan fleksibel

• Listrik nominal 1A sampai 7A, kapasitas arus tinggi

• DCR 8mΩ sampai 250mΩ, kehilangan rendah

• Bahan inti jenuh tinggi

• Radiasi EMI rendah

• Paket SMD mendukung penempatan otomatis

• Suhu operasi -40°C sampai +125°C

• Ketahanan isolasi ≥ 1000MΩ (100V DC)

Induktansi pengukuran pada 100KHz 0.1VRms.

Resistensi isolasi: 100Vdc 1KMΩmin.

RDC:QuadTech 1880 Miliohmmeter

Suhu operasi:-40°C sampai +125°C

Suhu penyimpanan: -55°C sampai +125°C

Paket yang berbeda tersedia sesuai permintaan khusus

Maks 35% kejenuhan pada bias DC yang diterapkan

Catatan: Spesifikasi produk dapat disesuaikan.

• Filter daya peralatan elektronik

• Konversi DC-DC (mode paralel)

• Kopling isolasi (transformer)

• Filter input (mode seri)

• Penghapusan EMI/RFI

• Sumber daya peralatan komunikasi

• Sumber daya kontrol industri

• Sumber daya komputer periferal

T: Apa rentang induktansi, arus, dan DCR dari seri STC08?

A: TheSeri STC08mencakup rentang induktansi dari200μH sampai 20mH, arus nominal dari1A sampai 7A, dan DCR dari8mΩ sampai 250mΩRentang induktansi yang luas, kapasitas arus yang tinggi, dan desain DCR yang rendah membuatnya cocok untuk berbagai aplikasi penekanan EMI, dari penyaringan jalur sinyal hingga penyaringan jalur listrik bertenaga tinggi.

T: Apa pentingnya DCR rendah untuk induktor modus umum?

A: DCR rendah berarti lebih sedikit kehilangan daya (kehilangan I2R) ketika arus melewati gulungan.Seri STC08menawarkan DCR setinggi8mΩ, sehingga sangat cocok untuk desain daya arus tinggi dengan persyaratan efisiensi yang ketat.

T: Bagaimana cara meminta sampel?

A: Anda dapat mengirimkan sampel aplikasi melalui situs web atau email kami. Mohon berikan informasi perusahaan Anda dan model target.gratisdan akan dikirim dalam3-5 hari kerja. Masa pengiriman pesanan massal umumnya2- 8 minggu.
