Rumah /Produk/Mode Umum Tersedak/SMD High Saturation Common Mode Choke STC01-04 Series Radiasi EMI Rendah untuk Filter Masuk dan Perkakas Elektronik

SMD High Saturation Common Mode Choke STC01-04 Series Radiasi EMI Rendah untuk Filter Masuk dan Perkakas Elektronik

5000 buah
MOQ
Bisa dinegosiasikan
harga
High Saturation SMD Common Mode Choke STC01-04 Series Low EMI Radiation for Input Filtering and Electronic Appliances
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Instalasi: smt
Bentuk pengemasan: Karton
Rentang Aplikasi: Frekuensi Tinggi
Sampel: mendukung
Waktu Pimpin: 15-25 hari
Komposisi Potting: Epoksi
Menyoroti:

High Saturation SMD Common Mode Choke

,

SMD Common Mode Choke Seri STC01-04
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS/ISO/UL/CE/IATF16949/CNAS
Nomor model: Seri STC01,02,03,04
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 1000000/bulan
Deskripsi Produk

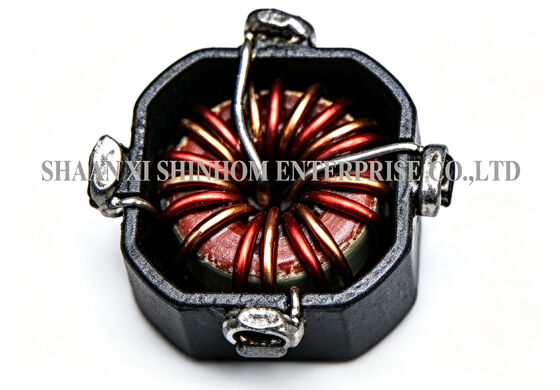

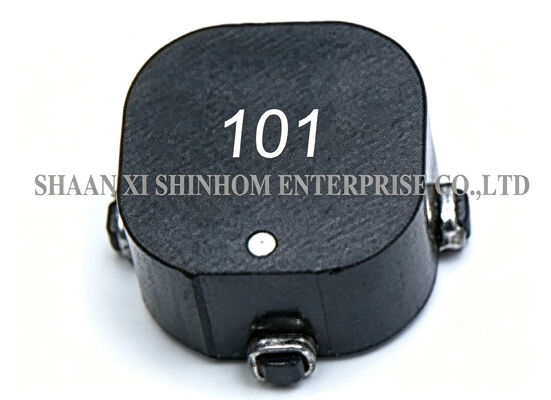

STC01,02,03,04 Seri permukaan mount toroidal coils, umum mode Choke, Termasuk umum mode Choke Coil Induktor dengan Casing

PeraturanSeri STC01-04SMD toroidal common-mode choke menggunakan desain tertutup dan struktur inti toroidal untuk secara efektif mengurangi radiasi elektromagnetik.Ini cocok untuk aplikasi penyaringan daya dan saluran sinyal sensitif EMIProduk ini menawarkan berbagai ukuran paket. DCR rendah dan materi inti jenuh tinggi memastikan kinerja yang stabil dalam kondisi arus tinggi.Paket SMD mendukung pemasangan pick-and-place otomatis, kompatibel dengan jalur produksi SMT. Ini banyak digunakan dalam peralatan elektronik, konversi DC-DC (mode paralel), kopling isolasi, penyaringan input (mode seri), dan penekanan EMI / RFI.

Fitur
  • Inti toroida
  • Paket SMD mendukung penempatan otomatis
  • Berbagai ukuran tersedia
  • DCR rendah
  • Bahan inti jenuh tinggi
  • Suhu operasi -40°C sampai +125°C
  • Suhu penyimpanan ️ -55°C sampai +125°C
  • Ketahanan isolasi ≥ 1000MΩ (100V DC)
Aplikasi
  • Filter daya peralatan elektronik
  • Konversi DC-DC
  • Kopling isolasi
  • Filter input
  • Penghapusan EMI/RFI
  • Sumber daya peralatan komunikasi
  • Sumber daya layar LCD
  • Sumber daya komputer periferal
INFORMASI TEKNIS:

Induktansi pengukuran pada 100KHz 0.1VRms.

Resistensi isolasi: 100Vdc 1KMΩmin.

Suhu operasi:-40°C sampai +125°C

Suhu penyimpanan: -55°C sampai +125°C

RDC:QuadTech 1880 Miliohmmeter

Suhu pengelasan:260°C selama 4±1 detik

Paket yang berbeda tersedia sesuai permintaan khusus

Maks 35% kejenuhan pada bias DC yang diterapkan

SMD High Saturation Common Mode Choke STC01-04 Series Radiasi EMI Rendah untuk Filter Masuk dan Perkakas Elektronik
Catatan: Spesifikasi produk dapat disesuaikan.
FAQ

T: Apa perbedaan antara model seri STC01-04?

A:PeraturanSTC01, STC02, STC03 dan STC04Seri ini terutama berbeda dalam ukuran paket dan parameter listrik yang sesuai (induktans, arus nominal, dll.).STC01adalah ukuran terkecil, cocok untuk desain kompak.STC04Untuk pilihan spesifik, silakan lihat lembar data atau hubungi tim dukungan teknis kami.

T: Apa keuntungan dari struktur tertutup?

A:Struktur tertutup sepenuhnya mengkapsul inti dan gulungan di dalam rumah. Hal ini memberikan perlindungan fisik dan kinerja isolasi yang lebih baik, sementara mengurangi radiasi EMI lebih lanjut.Desain tertutup juga mencegah benda asing dari kontak dengan gulungan, meningkatkan keandalan produk dalam lingkungan yang keras.

T: Apa keuntungan dari bahan inti saturasi tinggi?

A:Bahan inti saturasi tinggi menawarkan kepadatan fluks saturasi yang lebih tinggi.Memastikan choke mode umum mempertahankan induktansi yang stabil dan kinerja penyaringan dalam kisaran arus nominal. Ketersediaan bias DC adalah sampai dengan35%, memberikan margin arus yang cukup.
