Wide Temp SMD Common Mode Inductor STRF016 Series -40°C sampai +125°C untuk TV LCD dan Filter Noise

5000 buah
MOQ
Bisa dinegosiasikan
harga
Wide Temp SMD Common Mode Inductor STRF016 Series -40°C to +125°C for LCD TVs and Noise Filtering
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Induktansi: 135uH~820uH
Nilai Saat Ini: 7A~26A
Instalasi: smt
Nilai Induktor: Induktor Tetap
Suhu pengoperasian: -40 ℃ hingga + 125 ℃ (Termasuk kenaikan suhu sendiri)
Suhu Penyimpanan: -40 ℃ hingga + 125 ℃
Informasi dasar
Tempat asal: Cina
Nama merek: Shinhom
Sertifikasi: RoHS/ISO/UL/CE/IATF16949/CNAS
Nomor model: Seri STRF016
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Karton
Waktu pengiriman: 4~8 Minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 100000/Bulan
Deskripsi Produk
STRF016 Seires Induktor modus umum daya tinggi,Induktor Choke Modus Umum yang dipasang di permukaan dengan casing,Horizontal

PeraturanSeri STRF016arus tinggi SMD common-mode choke inductor dirancang untuk DC-DC dan AC-DC converter aplikasi. Produk ini menggunakan struktur perisai magnetik untuk secara efektif mengurangi EMI.Ini memberikan impedansi mode umum yang tinggi di berbagai frekuensi, memberikan kinerja penekanan EMI yang sangat baik. Berbagai ukuran dan peringkat arus tersedia. Kemasan pita dan gulungan mendukung penempatan otomatis SMT dan kompatibel dengan pengelasan reflow.Kisaran suhu operasi adalah -40°C sampai +125°C (termasuk kenaikan suhu diri)Ini banyak digunakan dalam konverter DC-DC / AC-DC, sistem komunikasi, elektronik otomotif, dan TV LCD.

Fitur
  • Struktur perisai magnetik radiasi EMI rendah
  • Impedansi tinggi ️ penindasan kebisingan mode umum yang sangat baik
  • Kinerja EMI yang sangat baik
  • Suhu operasi -40°C sampai +125°C
  • Berbagai ukuran dan ratings saat ini tersedia
  • Pengemasan pita dan gulungan mendukung penempatan otomatis SMT
  • Kompatibel dengan pengelasan reflow
  • Bebas timbal RoHS sesuai
Aplikasi
  • Konverter DC-DC
  • Konverter AC-DC
  • Penyaringan saluran listrik
  • Penghapusan kebisingan
  • Sumber daya sistem komunikasi
  • Sistem elektronik otomotif
  • Sumber daya TV LCD
  • Penghapusan EMI/RFI
INFORMASI TEKNIS
IDC
Peningkatan suhu 40°C Max
Uji induktansi
HP4284A 100KHz 0,1V
RDC
QuadTech 1880 Miliohmmeter
Metode pemadatan
Fase uap, inframerah reflow
Ketahanan terhadap panas pengelasan
260°C selama 10 detik
Resistensi pelarut
Sesuai dengan MIL-STD-202E
Berat badan
10,5 gram TYP
Tape & Reel
700/gulungan

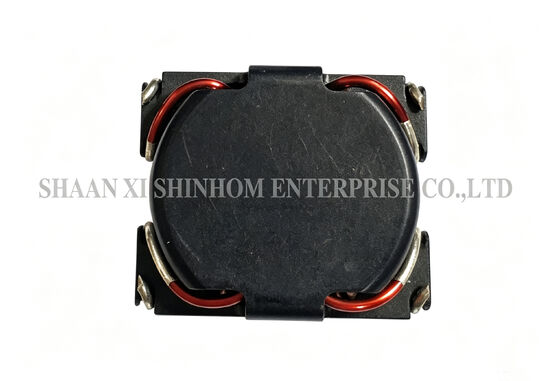

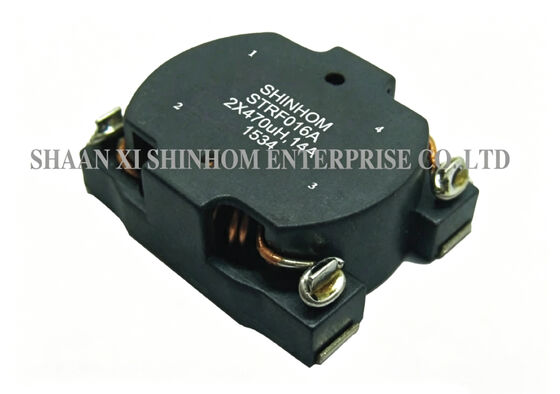

Wide Temp SMD Common Mode Inductor STRF016 Series -40°C sampai +125°C untuk TV LCD dan Filter Noise Wide Temp SMD Common Mode Inductor STRF016 Series -40°C sampai +125°C untuk TV LCD dan Filter Noise
Lebih banyak ukuran untuk dipilih
Wide Temp SMD Common Mode Inductor STRF016 Series -40°C sampai +125°C untuk TV LCD dan Filter Noise
Catatan: Spesifikasi produk dapat disesuaikan.
FAQ
T: Apa keuntungan dari struktur perisai magnet?

A:Struktur perisai magnetik menggunakan desain sirkuit magnet tertutup untuk membatasi fluks magnetik di dalam inti.Ini secara efektif mengurangi aliran kebocoran dan gangguan elektromagnetik ke sirkuit sensitif di dekatnyaDalam tata letak PCB kepadatan tinggi seperti peralatan komunikasi dan elektronik otomotif, induktor terlindung secara signifikan meningkatkan kinerja EMC sistem.

T: Apa kemampuan penghapusan kebisingan mode umum dari produk ini?

A:PeraturanSeri STRF016memberikan impedansi modus umum yang tinggi di rentang frekuensi yang luas, secara efektif meredam arus kebisingan modus umum.Kinerja EMI secara keseluruhan sangat baikHal ini terutama cocok untuk desain daya DC-DC dan AC-DC dengan persyaratan EMI yang ketat.

T: Bagaimana IDC arus nominal didefinisikan?

A:IDC didefinisikan sebagai nilai arus DC yang menyebabkan kenaikan suhu sekitar 40 ° C di kumparan.memastikan bahwa suhu lingkungan kerja maksimum ditambah kenaikan suhu diri tidak melebihi 125°CSaat memilih, biarkan margin yang cukup untuk memastikan keandalan jangka panjang.

T: Proses pengelasan apa yang didukung oleh produk ini?

A:Ini mendukung proses pengelasan fase uap dan proses pengelasan reflow inframerah SMT. Resistensi panas pengelasan 260 ° C selama 10 detik, kompatibel dengan profil suhu reflow bebas timbal.Kemasan pita dan gulungan cocok untuk jalur penempatan otomatis.
