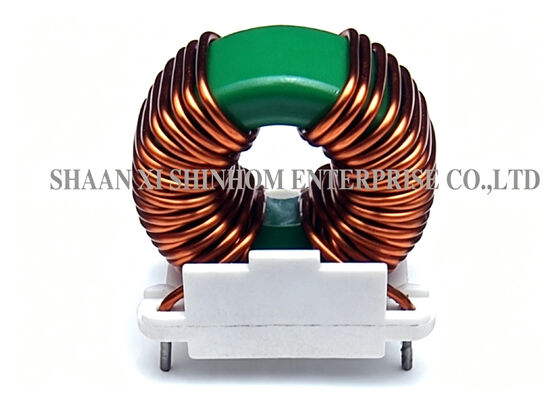

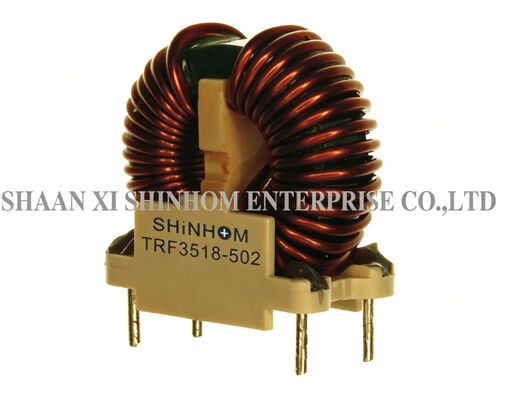

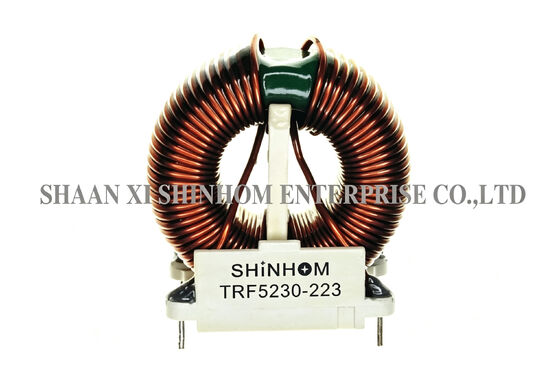

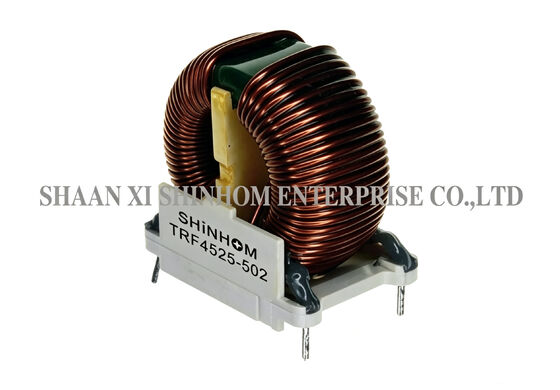

Mode Umum Toroidal Kerugian Rendah Tersedak 50Hz-500KHz untuk Sistem Tenaga Surya dan Angin

Toroidal dengan kerugian rendahtersedak mode umummenggunakan inti toroidal dan desain belitan terpisah. Ia menawarkan kapasitansi antar belitan yang sangat rendah. Gulungan satu lapis memastikan impedansi mode umum tertinggi pada rentang frekuensi yang luas. Respon frekuensi mencakup 50Hz hingga 500KHz, cocok untuk reaktor AC frekuensi rendah dan berbagai aplikasi penyaringan daya. Ini mendukung pemasangan vertikal atau horizontal. Pemasangan pin vertikal memungkinkan perakitan PCB mudah dan memberikan ketahanan getaran yang sangat baik. Ini banyak digunakan dalam pembangkit listrik tenaga surya, pembangkit listrik tenaga angin, penggerak frekuensi variabel, pemanas induksi, peralatan las, penekanan RFI, dan konversi DC-DC.

• Inti toroidal – fluks kebocoran yang sangat rendah
• Belitan terpisah – kapasitansi antar belitan terendah
• Belitan satu lapis – impedansi mode umum tertinggi
• Rentang frekuensi – 50Hz hingga 500KHz
• Jarak rambat – 1-3 mm, memenuhi standar keselamatan
• Bahan – bersertifikat tahan api UL94-V0
• Suhu pengoperasian – -55°C hingga +105°C
• Pemasangan vertikal atau horizontal – opsional

• Sistem pembangkit listrik tenaga surya
• Sistem pembangkit tenaga angin
• Peralatan penggerak frekuensi variabel
• Peralatan pemanas induksi
• Peralatan las
• Penindasan RFI tersedak
• Konverter DC-DC
• Peralatan industri kertas

• Toleransi induktansi pada +50% -30%
• Tegangan operasi maksimal: 250V pada 40℃
• IDC Max: peringkat arus AC/DC A @40℃
• Gulungan Hi-Pot 2500Vac ke belitan 3S.
• Pengujian Induktansi: 10KHz 0.1V HP4284A
• RDC:QuadTech 1880 Miliohmmeter
• Lonjakan arus Maks 10ms: 20X IDC
• Suhu pengoperasian: -40℃ hingga +105℃
• Suhu Penyimpanan: -40℃ hingga +105℃

Catatan: Spesifikasi produk dapat disesuaikan.

T: Apa kelebihan desain belitan terpisah?

A: Belitan terpisah menempatkan belitan primer dan sekunder yang terpisah secara fisik pada inti. Hal ini secara efektif mengurangi kapasitansi parasit antara belitan dan mengurangi jalur kopling kapasitif untuk kebisingan frekuensi tinggi. Hal ini meningkatkan peredam bising mode umum, terutama pada rentang frekuensi tinggi.

T: Apa kelebihan belitan satu lapis dibandingkan belitan banyak lapis?

J: Gulungan satu lapis menghilangkan kapasitansi parasit antar lapisan. Ini memberikan impedansi mode umum yang lebih tinggi dan kinerja penyaringan yang lebih stabil pada rentang frekuensi yang luas. Struktur satu lapis juga menawarkan pembuangan panas yang lebih baik dan belitan yang lebih konsisten, sehingga cocok untuk desain daya dengan persyaratan penekanan EMI yang ketat.

T: Apa pentingnya jarak rambat 1-3mm untuk standar keselamatan?

A: Jarak rambat adalah jarak terpendek yang diukur sepanjang permukaan insulasi. Ini secara langsung mempengaruhi tingkat isolasi dan sertifikasi keamanan produk. Jarak rambat 1-3 mm memenuhi standar UL, CSA, dan IEC untuk insulasi dasar dan diperkuat, sehingga membantu pelanggan lulus sertifikasi keselamatan.

T: Bagaimana cara memilih antara pemasangan vertikal dan horizontal?

A: Pemasangan vertikal (pin ke bawah) menghemat ruang PCB dan cocok untuk tata letak kepadatan tinggi. Pemasangan horizontal (pin menyamping) mengurangi tinggi keseluruhan dan cocok untuk desain low-profile. Kedua jenis pemasangan mendukung penyisipan otomatis.
