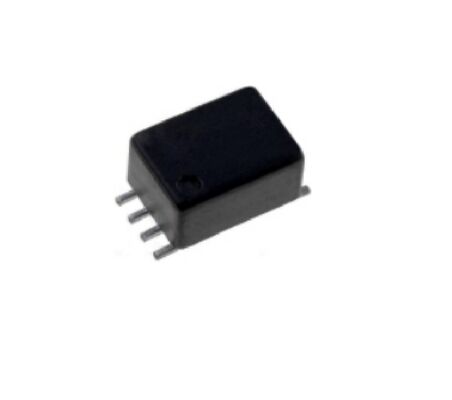

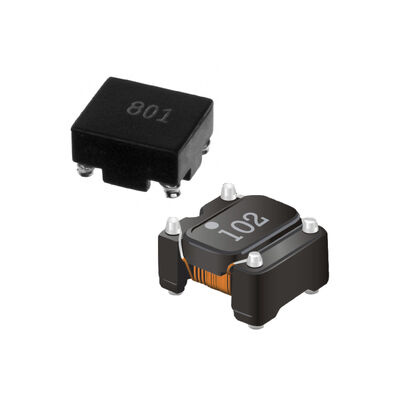

CMD CM0705 Series SMD Common Mode Choke dengan Kinerja Attenuasi Tinggi, Jangkauan Induktansi Luas, dan Kapasitas Isolasi Tinggi

5000
MOQ
CMD CM0705 Series SMD Common Mode Choke with High Attenuation Performance, Wide Inductance Range, and High Isolation Capability
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Menyoroti:

Kinerja Attenuasi Tinggi Common Mode Choke

,

Wide Inductance Range SMD Common Mode Choke

,

Kapasitas Isolasi Tinggi Lumahing Gunung Induktor Mode Umum
Informasi dasar
Tempat asal: Cina
Nama merek: SHINHOM
Sertifikasi: RoHS
Nomor model: CM0705
Dokumen: CM0705 Series_.pdf
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 2~8 minggu
Syarat-syarat pembayaran: L/C,T/T
Deskripsi Produk
CMD Common Mode Choke Seri CM0705
CMD Common Mode Choke CM0705 Series adalah choke mode umum SMD kompak yang dirancang untuk penekanan kebisingan yang efektif dalam sirkuit elektronik kepadatan tinggi.Dengan paket pemasangan permukaan miniatur yang dioptimalkan untuk pemasangan pick-and-place, seri ini memberikan coplanarity yang dapat diandalkan dan kinerja listrik yang konsisten di berbagai frekuensi.
Dengan beberapa pilihan induktansi dan tegangan uji line-to-line tinggi 500 Vrms, Seri CM0705 sangat cocok untuk aplikasi yang membutuhkan penyaringan EMI yang stabil dan perlindungan integritas sinyal.Desainnya yang kuat dan rentang suhu operasi yang luas membuatnya menjadi induktor mode umum permukaan yang andal untuk konsumen, elektronik industri, dan komunikasi.
Fitur Utama
  • Desain permukaan- Paket SMD kompak yang kompatibel dengan pemasangan pick-and-place otomatis
  • Kinerja Attenuasi Tinggi- Dirancang untuk penindasan suara EMI yang efektif di rentang frekuensi yang luas
  • Jangkauan Induktansi yang Luas- Nilai induktansi dari 47 μH sampai 12000 μH (tergantung pada model)
  • Arus Nominal Stabil- Listrik nominal hingga 500 mA tergantung pada nomor bagian
  • Resistensi DC Rendah- Nilai DCR dioptimalkan untuk meminimalkan kehilangan daya
  • Kemampuan Isolasi yang Tinggi- 500 Vrms tegangan uji antara gulungan (garis ke garis)
  • Jangkauan Suhu yang Luas- Suhu operasi dari -25°C sampai +105°C
Karakteristik Listrik
Spesifikasi yang diukur pada suhu sekitar 25°C:
Induktansi Toleransi +50% / -30%
Jangkauan Induktansi 47 μH sampai 12000 μH
Listrik nominal 100 mA sampai 500 mA (tergantung pada model)
Resistensi DC (Max.) 180 mΩ sampai 1800 mΩ
Tegangan Uji 500 Vrms (baris ke baris)
Kondisi uji induktansi 100 kHz, 20 mV
Aplikasi
  • Penghapusan EMI- Penyaringan kebisingan di saluran sinyal dan listrik dengan menggunakan EMI suppression common mode choke
  • Filter Daya Masuk- Pengurangan kebisingan modus umum di jalur listrik DC
  • Elektronik Konsumen- Kontrol kebisingan pada perangkat kompak yang membutuhkan komponen SMD
  • Elektronik Industri- Perlindungan integritas sinyal dalam sirkuit kontrol dan antarmuka
  • Peralatan Komunikasi- Filter EMI untuk jalur data dan komunikasi
Pertanyaan yang Sering Diajukan
Apa fungsi utama CM0705 common mode choke?
Ini dirancang untuk menekan kebisingan mode umum dan mengurangi gangguan elektromagnetik dalam sinyal dan jalur listrik.
Apakah seri CM0705 cocok untuk perakitan otomatis?
Ya, desain SMD dioptimalkan untuk proses pick-and-place dan memberikan coplanarity yang dapat diandalkan.
Apakah induktansi bervariasi dengan nomor bagian?
Ya, seri CM0705 menawarkan berbagai nilai induktansi, dengan arus dan DCR yang bervariasi menurut model.
Dapatkah bekerja di lingkungan suhu tinggi?
Seri ini mendukung kisaran suhu operasi dari -25°C sampai +105°C, cocok untuk sebagian besar aplikasi industri dan konsumen.
Label:

common mode power line choke

common mode toroidal chokes

common mode inductor
