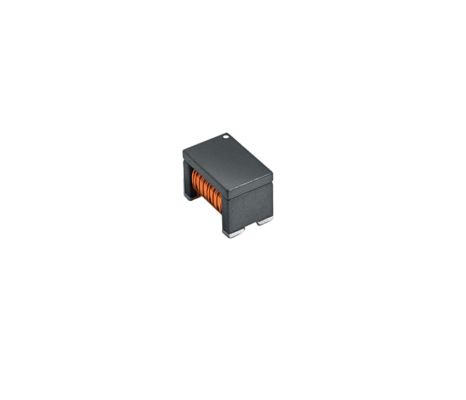

Transformator Jembatan Setengah Isolasi 4000VDC dan Kapasitansi Antar-Lilitan Rendah, Grade AEC-Q200 Direkayasa untuk Sistem Daya EV

5000
MOQ
4000VDC Isolation and Low Interwinding Capacitance Half Bridge Transformer AEC-Q200 Grade Engineered for EV Power Systems
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Menyoroti:

Transformator Jembatan Setengah Isolasi 4000VDC

,

Transformator Jembatan Setengah untuk Sistem Daya EV

,

Transformator Jembatan Setengah AEC-Q200
Informasi dasar
Tempat asal: Tiongkok
Nama merek: SHINHOM
Sertifikasi: RoHS
Nomor model: GTX7045
Dokumen: GTX7045_.pdf
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 2 ~ 8 minggu
Syarat-syarat pembayaran: L/C,T/T
Deskripsi Produk
Transformator Setengah Jembatan LLC Berkinerja Tinggi untuk Sistem Tenaga EV
Tingkatkan desain tenaga kendaraan listrik dan hibrida (EV/HEV) Anda dengan Seri GTX7045LLC Transformator Setengah Jembatan. Direkayasa untuk kinerja unggul dalam lingkungan otomotif yang menuntut, trafo ini memiliki fitur kapasitansi interwinding yang sangat rendah untuk meminimalkan EMI dan mencapai Imunitas Transien Mode Umum yang tinggi. Sebagai yang kuatTransformator Otomotifsolusinya, produk ini memenuhi standar kelas AEC-Q200 dan menawarkan isolasi 4000VDC, memastikan keandalan dan keamanan yang tak tertandingi untuk pengisi daya onboard (OBC) dan inverter traksi. Diproduksi dengan proses yang sangat otomatis, Seri GTX7045 menghadirkan konversi daya yang hemat biaya dan berkualitas tinggi untuk mobilitas listrik generasi berikutnya.
Fitur Utama
  • Dioptimalkan untuk Keunggulan Otomotif:Cocok untuk aplikasi EV/HEV, termasuk OBC dan inverter traksi, yang mematuhi standar operasional AEC-Q200 (-40°C hingga +125°C).
  • Integritas Sinyal yang Ditingkatkan:Kapasitansi interwinding yang rendah meminimalkan emisi EMI dan memberikan Imunitas Transien Mode Umum yang tinggi untuk pengoperasian yang lebih bersih dan stabil.
  • Isolasi & Keamanan yang Kuat:Disertifikasi dengan isolasi 4000VDC (2800 Vrms) antara belitan primer dan sekunder, memastikan keamanan dan keandalan sistem.
  • Keandalan & Kualitas Tinggi:Diproduksi menggunakan proses yang sangat otomatis dengan bahan inti ferit, menjamin kinerja yang konsisten dan kepatuhan RoHS.
  • Pilihan Desain Fleksibel:Seri ini menawarkan rasio putaran berganda dan nilai induktansi (misalnya, GTX7045-121DRC dengan rasio 1,5:1) agar sesuai dengan berbagaiTransformator Setengah Jembatantopologi.
Spesifikasi (Contoh Seri GTX7045)
Nomor Bagian Rasio Putaran (Pri:Dtk) Induktansi Pri (uH) ±30% Induktansi Kebocoran (uH) ±20% DCR Maks (Ω) Perusahaan (mA)
GTX7045-750ARC 1:1 75 8.5 0,35 730
GTX7045-101ARC 1:1 100 9.5 0,40 680
GTX7045-121DRC 1.5:1 120 12.5 0,42 (Pri) 660
GTX7045-131BRC 2.5:1 130 15 0,44 (Pri) 660
GTX7045-141CRC 2.0:1 140 15 0,45 (Pri) 640
Induktansi & Induktansi Kebocoran:Diukur pada 100 kHz, 0,1 Vrms.
Isolasi:4000 VDC / 2800 Vrms selama 1 menit.
Suhu Operasional:-40°C hingga +125°C.
Aplikasi
  • Konversi Daya EV/HEV:Penggunaan utama pada Pengisi Daya On-Board (OBC) dan inverter traksi.
  • Pasokan Listrik Industri:Konverter DC-DC terisolasi dengan efisiensi tinggi di lingkungan yang menuntut.
  • PSU Telekomunikasi & Server:Menyediakan transformasi daya yang stabil dan andal dalam infrastruktur jaringan.
  • Sistem Energi Terbarukan:Digunakan dalam tahap inverter untuk konversi tenaga surya dan angin.
Label:

Transformer frekuensi tinggi bersertifikat AEC-Q200

4KVrms Isolasi Tegangan Power Transformer

Kompak SMD Footprint Isolation Transformer
