Koil Rogowski presisi tinggi dengan kisaran 1A hingga 500kA dan linearitas ± 0,2% untuk pengukuran arus AC yang akurat

Linearitas
MOQ
High Precision Rogowski Coil with 1A to 500kA Range and ±0.2% Linearity for Accurate AC Current Measurement
fitur Galeri Deskripsi Produk bicara sekarang
fitur
Spesifikasi
Kisaran saat ini: 1a hingga 500ka
Ketepatan: <0,5% (dikalibrasi)
Linearitas: ± 0,2% dari membaca
Bandwidth: 1Hz hingga 100kHz (-3db)
Suhu operasi: -40 ° C hingga +80 ° C.
Menyoroti:

1A sampai 500kA Range Rogowski Coil

,

< 0

,

5% Keakuratan Rogowski Coil
Informasi dasar
Tempat asal: CINA
Nama merek: SHINHOM
Sertifikasi: RoHS
Nomor model: SRC DataSheet Flex Rogowski Coil
Dokumen: SRC datasheet Flex Rogowski...l_.pdf
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 2 ~ 8 minggu
Syarat-syarat pembayaran: L/c, t/t
Deskripsi Produk

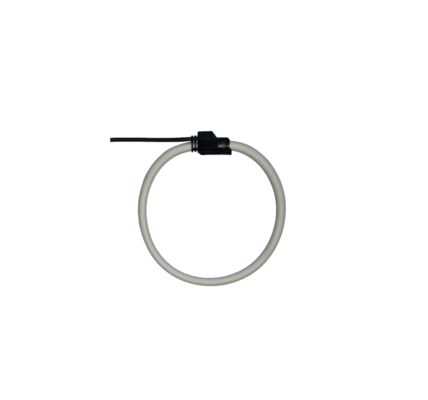

Koil Rogowski Fleksibel Sensitivitas Tinggi untuk Pengukuran Arus AC Lanjutan
Temukan High Sensitivity Flexible Rogowski Coil (Series SRC), transduser arus fleksibel canggih untuk pengukuran arus AC yang tepat dari 1A hingga 500kA.,Ideal untuk pemantauan daya, analisis harmonik, dan pengukuran gelombang DC.
Fitur & Manfaat Utama
  • Keakuratan tinggi & rentang dinamis yang luas:Mencapai pengukuran arus AC yang akurat dari 1A hingga 100kA (hingga 500kA maksimal) dengan linearitas yang sangat baik ± 0,2%.
  • Ultra-fleksibel & tidak mengganggu:Transduser arus fleksibel kami dengan mudah membungkus konduktor besar, canggung, atau tetap (balok bus, kabel) di ruang sempit.Bagian kumparan tipis 12mm dan desain ringan membuatnya mudah dipasang dengan ikatan kabel.
  • Secara inheren aman & kuat:Tidak seperti CT tradisional, tidak ada bahaya dari sirkuit sekunder terbuka.Diklasifikasikan untuk CAT III 1000V / CAT IV 600V dan dirancang untuk lingkungan yang menuntut.
  • Kinerja broadband:Dengan bandwidth lebar dari 1Hz hingga 100kHz (-3dB), sangat cocok untuk menganalisis harmonik, transien, dan pengukuran gelombang DC dalam aplikasi seperti sistem pengisian baterai.
  • Perisai Terintegrasi:Perisai internal memastikan pengukuran stabil dengan menolak gangguan dari medan magnet eksternal, meningkatkan akurasi bahkan pada arus primer rendah.
  • Kompatibilitas Plug-and-Play:Ini Rogowski kumparan dapat terhubung langsung ke DIN-RAIL kami dan panel meter tanpa eksternal Rogowski kumparan integrator, menyederhanakan pengaturan sistem Anda.
Spesifikasi Teknis (Seri SRC)
Parameter SRC-50 SRC-100 SRC-150
Panjang Koil 180 mm 380 mm 555 mm
Ukuran jendela (diameter B) 50 mm 100 mm 150 mm
Resistensi Koil 255 Ω (± 10%) 375 Ω (± 10%) 540 Ω (± 10%)
Rasio output (@50Hz) Kalibrasi: 333 mV/kA
Tidak dikalibrasi: 360 mV/kA		 Kalibrasi: 333 mV/kA
Tidak dikalibrasi: 360 mV/kA		 Kalibrasi: 333 mV/kA
Tidak dikalibrasi: 360 mV/kA
Keakuratan (@ 25°C) Kalibrasi: < 0,5%
Tidak dikalibrasi: < 5%		 Kalibrasi: < 0,5%
Tidak dikalibrasi: < 5%		 Kalibrasi: < 0,5%
Tidak dikalibrasi: < 5%
Maks. arus yang dapat diukur 500 kA 500 kA 500 kA
Bandwidth 1 Hz - 100 kHz (-3dB) 1 Hz - 100 kHz (-3dB) 1 Hz - 100 kHz (-3dB)
Kesalahan Fase ≤ 0,5° ≤ 0,5° ≤ 0,5°
Panjang Kabel Timah 2 meter (standar, dapat disesuaikan hingga 20m) 2 meter (standar, dapat disesuaikan hingga 20m) 2 meter (standar, dapat disesuaikan hingga 20m)
Suhu operasi -40°C sampai +80°C -40°C sampai +80°C -40°C sampai +80°C
Spesifikasi Umum
  • Linearitas: ±0,2% dari pembacaan

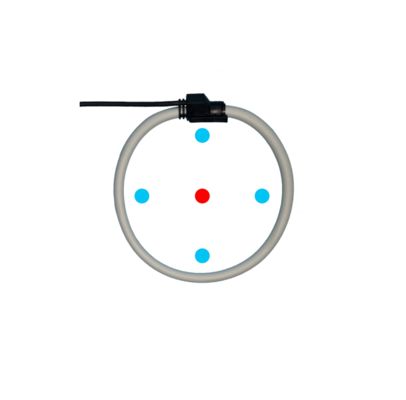

  • Kesalahan posisi: ± 1% maksimum
  • Zero Drift (Output pada OA): ≤ 0,05 mV
  • Standar keselamatan: Tanda CE, sesuai dengan EN 61010-1:2010 (LVD) & EN 61326-1:2013 (EMC)
  • Tegangan isolasi: Koil: 2000V; Kabel sinyal: 1000V
  • Bahan: Karet termoplastik tahan api (UL 94 V-0)
Aplikasi Tipikal
  • Penganalisis Kualitas Daya dan Perangkat Pengukuran Arus AC
  • Sistem Manajemen Energi dan Pemantauan Daya
  • Analisis Harmonik dan Transients
  • Pengukuran DC Ripple di Battery dan UPS Systems
  • Instrumen Laboratorium dan Meter Portable
  • Pemantauan arus penggerak motor dan penggerak frekuensi variabel (VFD)
Mengapa Memilih Kami?
Sebagai eksportir komponen elektronik profesional, kami menjamin kualitas produk, memberikan dukungan teknis, dan memastikan pengiriman global yang andal.Hubungi kami hari ini untuk penawaran kompetitif dan lembar data.
